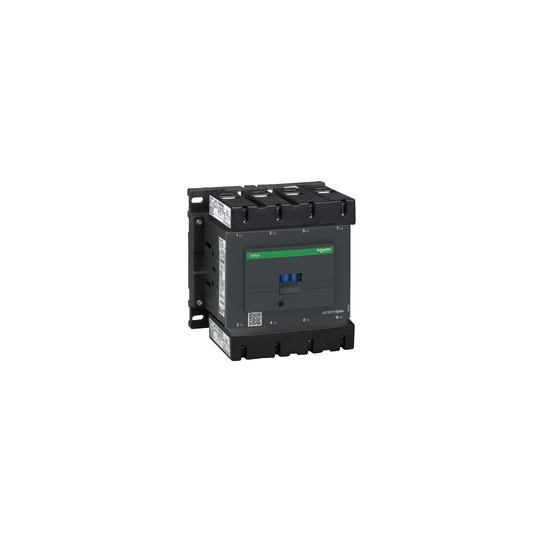

TeSys D -kontaktori - 4P(4 NO) - AC-1 - <= 440 V 200 A - 24 V DC vakio-ohjausjännite - LC1D115004BD
SKU: LC1D115004BD
Normaalihinta €0,00
Ota meihin yhteyttä tämän tuotteen hinnan ja toimitusajan osalta. Tiimimme vastaa nopeasti.
Tarjoamme luotettavia maailmanlaajuisia toimituksia luotettujen logistiikkakumppaneiden kautta.
Useimmat tuotteet lähetetään 2–4 viikon kuluessa tilausvahvistuksesta riippuen varastotilanteesta ja toimittajien saatavuudesta.
Kun tilauksesi on lähetetty, saat seurantalingin toimituksen seuraamiseksi.
Kiireellisissä tapauksissa ota meihin yhteyttä ennen tilaamista – teemme parhaamme järjestääksemme nopeamman lähetyksen.
Panostamme pakkaamiseen ja varmistamme, että kaikki tuotteet toimitetaan turvallisesti ja ajallaan.
Toimitusaika: 2–3 viikkoa – Toimitetaan pian tilausvahvistuksen jälkeen
TeSys D -kontaktori - 4P(4 NO) - AC-1 - <= 440 V 200 A - 24 V DC vakio-ohjausjännite - LC1D115004BD
KUVAUS
| Tuotevalikoima: | TeSys D |
|---|---|
| Sarja: | TeSys |
| Tuotteen nimi: | TeSys D |
| Tuotteen tai komponentin tyyppi: | Kosketin |
| Laitteen lyhyt nimi: | LC1D |
| Kontaktorisovellus: | Resistanssikuorma |
| Käyttöluokka: | AC-1 |
| Navan kuvaus: | 4P |
| Navan kontaktikokoonpano: | 4 NO |
| [Ue] nimelliskäyttöjännite: | Tehopiiri: Tehopiiri: |
| [Ie] nimelliskäyttövirta: | 200 A (klo |
| Ohjauspiirin tyyppi: | Tasavirta standardi |
| [Uc] ohjauspiirin jännite: | 24 V DC |
| [Uimp] nimellisimpulssijännitekestävyys: | 8 kV standardin IEC 60947 mukaisesti |
| Ylijänniteluokka: | III |
| [Ith] tavanomainen vapaan ilman lämpövirta: | 200 A (60 °C:ssa) tehopiirille |
| Irms nimellinen kytkentäkyky: | 1260 A 440 V:lla tehopiirille standardin IEC 60947 mukaisesti |
| Nimelliskatkaisukyky: | 1100 A 440 V:lla tehopiirille standardin IEC 60947 mukaisesti |
| [Icw] nimellinen lyhytaikainen virrankesto: | 250 A 40 °C - 10 min tehopiirille550 A 40 °C - 1 min tehopiirille950 A 40 °C - 10 s tehopiirille1100 A 40 °C - 1 s tehopiirille |
| Liitetyt sulakkeen nimellisarvot: | 250 A gG klo 200 A gG klo |
| Keskimääräinen impedanssi: | 0.6 mOhm - Ith 200 A 50 Hz tehopiirille |
| [Ui] nimelliseristysjännite: | Tehopiiri: 600 V CSA-sertifioituTehopiiri: 600 V UL-sertifioituTehopiiri: 1000 V standardin IEC 60947-4-1 mukaisesti |
| Sähköinen kestävyys: | 0.8 Mcycles 200 A AC-1 nimellisjännitteellä Ue |
| Tehohäviö napaa kohden: | 24 W AC-1 |
| Suojakansi: | Sisältää |
| Asennustuki: | KiskoLevy |
| Standardit: | CSA C22.2 No 14EN 60947-4-1EN 60947-5-1IEC 60947-4-1IEC 60947-5-1UL 508 |
| Tuotesertifikaatit: | RINAGOSTGLCCCDNVBVCSAULLROS (Lloyds register of shipping)UKCA |
| Liitännät - liittimet: | Ohjauspiiri: ruuvipuristinliittimet 2 kaapeli(a) 1...2.5 mm²joustava kaapelin päälläOhjauspiiri: ruuvipuristinliittimet 1 kaapeli(a) 1...2.5 mm²joustava kaapelin päälläOhjauspiiri: ruuvipuristinliittimet 1 kaapeli(a) 1...2.5 mm²joustava ilman kaapelin päätäOhjauspiiri: ruuvipuristinliittimet 2 kaapeli(a) 1...2.5 mm²joustava ilman kaapelin päätäOhjauspiiri: ruuvipuristinliittimet 1 kaapeli(a) 1...2.5 mm²kiinteä ilman kaapelin päätäOhjauspiiri: ruuvipuristinliittimet 2 kaapeli(a) 1...2.5 mm²kiinteä ilman kaapelin päätäTehopiiri: liitin 1 kaapeli(a) 10...120 mm²joustava ilman kaapelin päätäTehopiiri: liitin 2 kaapeli(a) 10...50 mm²joustava ilman kaapelin päätäTehopiiri: liitin 1 kaapeli(a) 10...120 mm²joustava kaapelin päälläTehopiiri: liitin 2 kaapeli(a) 10...50 mm²joustava kaapelin päälläTehopiiri: liitin 1 kaapeli(a) 10...120 mm²kiinteä ilman kaapelin päätäTehopiiri: liitin 2 kaapeli(a) 10...50 mm²kiinteä ilman kaapelin päätä |
| Kiristysmomentti: | Ohjauspiiri: 1.2 N.m - ruuvipuristinliittimissä - ruuvimeisselillä litteä Ø 6 mmOhjauspiiri: 1.2 N.m - ruuvipuristinliittimissä - ruuvimeisselillä Philips No 2Tehopiiri: 12 N.m - liittimen kuusiokoloruuvin kannassa 4 mm |
| Käyttöaika: | 20...35 ms sulkeutuminen40...75 ms avautuminen |
| Turvallisuuden luotettavuustaso: | B10d = 1369863 sykliä kontaktori nimelliskuormalla standardin EN/ISO 13849-1 mukaisestiB10d = 20000000 sykliä kontaktori mekaanisella kuormalla standardin EN/ISO 13849-1 mukaisesti |
| Mekaaninen kestävyys: | 8 Mcycles |
| Suurin käyttöaste: | 1200 sykliä/h 60 °C |
| Käämiteknologia: | Sisäänrakennetulla vaimennuslaitteella |
|---|---|
| Ohjauspiirin jänniterajat: | 0.75...1.2 Uc (-40...55 °C):käyttö DC0.15...0.4 Uc (-40...70 °C):pudotus DC1...1.2 Uc (55...70 °C):käyttö DC |
| Aikavakio: | 25 ms |
| Käynnistysteho W: | 270...365 W (20 °C:ssa) |
| Pito-tehonkulutus W: | 2.4...5.1 W 20 °C:ssa |
| Kosketintyyppien yhteensopivuus: | M8 |
| Yhteensopivuuskoodi: | LC1D |
| IP-suojausluokka: | IP20 etupinta standardin IEC 60529 mukaisesti |
|---|---|
| Suojakäsittely: | TH standardin IEC 60068-2-30 mukaisesti |
| Saastumisaste: | 3 |
| Ympäristön ilman lämpötila käytössä: | -40...60 °C60...70 °C tehon alenemisella |
| Ympäristön ilman lämpötila varastoinnissa: | -60...80 °C |
| Käyttökorkeus: | 0...3000 m |
| Palonkestävyys: | 850 °C standardin IEC 60695-2-1 mukaisesti |
| Palonestokyky: | V1 standardin UL 94 mukaisesti |
| Mekaaninen kestävyys: | Tärinä, kontaktori auki: 2 Gn, 5...300 HzTärinä, kontaktori suljettu: 4 Gn, 5...300 HzIskut, kontaktori suljettu: 15 Gn 11 msIskut, kontaktori auki: 6 Gn 11 ms |
| Korkeus: | 158 mm |
| Leveys: | 150 mm |
| Syvyys: | 132 mm |
| Tuotteen paino: | 2.86 kg |
| Kestävän kehityksen tarjoustila: | Green Premium -tuoteREACh-asetus |
| EAN-koodi: | 3389110857245 |
|---|
