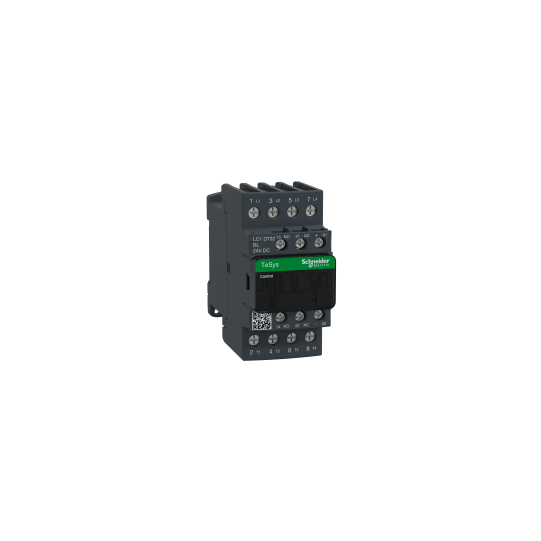

TeSys D -kontaktori - 4P(4 NO) - AC-1 - <= 440 V 32 A - 24 V DC matalatehoinen kela - LC1DT32BL
SKU: LC1DT32BL
Normaalihinta €0,00
Ota meihin yhteyttä tämän tuotteen hinnan ja toimitusajan osalta. Tiimimme vastaa nopeasti.
Tarjoamme luotettavia maailmanlaajuisia toimituksia luotettujen logistiikkakumppaneiden kautta.
Useimmat tuotteet lähetetään 2–4 viikon kuluessa tilausvahvistuksesta riippuen varastotilanteesta ja toimittajien saatavuudesta.
Kun tilauksesi on lähetetty, saat seurantalingin toimituksen seuraamiseksi.
Kiireellisissä tapauksissa ota meihin yhteyttä ennen tilaamista – teemme parhaamme järjestääksemme nopeamman lähetyksen.
Panostamme pakkaamiseen ja varmistamme, että kaikki tuotteet toimitetaan turvallisesti ja ajallaan.
Toimitusaika: 2–3 viikkoa – Toimitetaan pian tilausvahvistuksen jälkeen
TeSys D -kontaktori - 4P(4 NO) - AC-1 - <= 440 V 32 A - 24 V DC matalatehoinen kela - LC1DT32BL
KUVAUS
| Tuotevalikoima: | TeSys DTeSys Deca |
|---|---|
| Sarja: | TeSysTeSys Deca |
| Tuotteen nimi: | TeSys DTeSys Deca |
| Tuote- tai komponenttityyppi: | Kontaktori |
| Laitteen lyhyt nimi: | LC1D |
| Kontaktorin käyttökohde: | Resistiivinen kuorma |
| Käyttöluokka: | AC-1 |
| Napojen kuvaus: | 4P |
| Napojen kosketinkokoonpano: | 4 NO |
| [Ue] nimelliskäyttöjännite: | Tehopiiri: Tehopiiri: |
| [Ie] nimelliskäyttövirta: | 32 A (klo |
| Ohjauspiirin tyyppi: | DC, pieni virrankulutus |
| [Uc] ohjauspiirin jännite: | 24 V DC |
| Apukosketinkokoonpano: | 1 NO + 1 NC |
| [Uimp] nimellisimpulssikestojännite: | 6 kV standardin IEC 60947 mukaisesti |
| Ylijänniteluokka: | III |
| [Ith] tavanomainen vapaan ilman lämpövirta: | 10 A (60 °C:ssa) merkinantopiiriin32 A (60 °C:ssa) tehopiiriin |
| Irms nimellinen kytkentäkyky: | 140 A AC merkinantopiirille standardin IEC 60947-5-1 mukaisesti250 A DC merkinantopiirille standardin IEC 60947-5-1 mukaisesti300 A 440 V tehopiirille standardin IEC 60947 mukaisesti |
| Nimellinen katkaisukapasiteetti: | 300 A 440 V tehopiirille standardin IEC 60947 mukaisesti |
| [Icw] nimellinen lyhytaikainen kestovirta: | 40 A 40 °C - 10 min tehopiirille84 A 40 °C - 1 min tehopiirille145 A 40 °C - 10 s tehopiirille240 A 40 °C - 1 s tehopiirille100 A - 1 s merkinantopiirille120 A - 500 ms merkinantopiirille140 A - 100 ms merkinantopiirille |
| Liittyvä sulakekoko: | 10 A gG merkinantopiirille standardin IEC 60947-5-1 mukaisesti50 A gG klo 35 A gG klo |
| Keskimääräinen impedanssi: | 2.5 mOhm - Ith 32 A 50 Hz tehopiiriin |
| [Ui] nimelliseristysjännite: | Tehopiiri: 600 V CSA-sertifioituTehopiiri: 600 V UL-sertifioituSignaalipiiri: 690 V standardin IEC 60947-1 mukaisestiSignaalipiiri: 600 V CSA-sertifioituSignaalipiiri: 600 V UL-sertifioituTehopiiri: 690 V standardin IEC 60947-4-1 mukaisesti |
| Sähköinen kestävyys: | 1 Mcycles 32 A AC-1 Ue:llä |
| Tehohäviö napaa kohti: | 2.5 W AC-1 |
| Suojakansi: | Mukana |
| Asennustuki: | LevyKisko |
| Standardit: | CSA C22.2 No 14EN 60947-4-1EN 60947-5-1IEC 60947-4-1IEC 60947-5-1UL 508IEC 60335-1 |
| Tuotesertifikaatit: | GOSTRINALROS (Lloyds register of shipping)CSACCCBVGLULDNV |
| Liitännät - liittimet: | Ohjauspiiri: ruuviliittimet 2 kaapeli(t) 1...2.5 mm²joustava johtopäätteelläOhjauspiiri: ruuviliittimet 1 kaapeli(t) 1...4 mm²joustava ilman johtopäätettäOhjauspiiri: ruuviliittimet 2 kaapeli(t) 1...4 mm²joustava ilman johtopäätettäOhjauspiiri: ruuviliittimet 1 kaapeli(t) 1...4 mm²joustava johtopäätteelläOhjauspiiri: ruuviliittimet 1 kaapeli(t) 1...4 mm²jäykkä ilman johtopäätettäOhjauspiiri: ruuviliittimet 2 kaapeli(t) 1...4 mm²jäykkä ilman johtopäätettäTehopiiri: liitin 1 kaapeli(t) 2.5...10 mm²joustava ilman johtopäätettäTehopiiri: liitin 2 kaapeli(t) 2.5...10 mm²joustava ilman johtopäätettäTehopiiri: liitin 1 kaapeli(t) 2.5...10 mm²joustava johtopäätteelläTehopiiri: liitin 2 kaapeli(t) 2.5...10 mm²joustava johtopäätteelläTehopiiri: liitin 1 kaapeli(t) 2.5...16 mm²jäykkä ilman johtopäätettäTehopiiri: liitin 2 kaapeli(t) 2.5...16 mm²jäykkä ilman johtopäätettä |
| Kiristysmomentti: | Ohjauspiiri: 1.7 N.m - ruuviliittimissä - lattapääruuvitaltalla Ø 6 mmOhjauspiiri: 1.7 N.m - ruuviliittimissä - Philips-ruuvitaltalla No 2Tehopiiri: 1.7 N.m - liittimessä - lattapääruuvitaltalla Ø 6 mmTehopiiri: 1.7 N.m - liittimessä - Philips-ruuvitaltalla No 2Ohjauspiiri: 1.7 N.m - ruuviliittimissä - Pozidriv-ruuvitaltalla No 2Tehopiiri: 2.5 N.m - ruuviliittimissä - Pozidriv-ruuvitaltalla No 2 |
| Käyttöaika: | 65.45...88.55 ms sulkeutuminen20...30 ms avautuminen |
| Turvallisuuden luotettavuustaso: | B10d = 1369863 sykliä kontaktori nimelliskuormalla standardin EN/ISO 13849-1 mukaisestiB10d = 20000000 sykliä kontaktori mekaanisella kuormalla standardin EN/ISO 13849-1 mukaisesti |
| Mekaaninen kestävyys: | 30 Mcycles |
| Suurin toimintataajuus: | 3600 sykliä/h 60 °C |
| Kelan teknologia: | Sisäänrakennettu kaksisuuntainen huippurajoittava diodisuppressori |
|---|---|
| Ohjauspiirin jänniterajat: | 0.1...0.3 Uc (-40...70 °C):pudotus DC0.8...1.25 Uc (-40...60 °C):toiminnallinen DC1...1.25 Uc (60...70 °C):toiminnallinen DC |
| Aikavakio: | 40 ms |
| Käynnistysteho W: | 2.4 W (20 °C:ssa) |
| Pidätysteho W: | 2.4 W 20 °C:ssa |
| Apukoskettimien tyyppi: | tyyppi mekaanisesti yhdistetty 1 NO + 1 NC standardin IEC 60947-5-1 mukaisesti tyyppi peilikosketin 1 NC standardin IEC 60947-4-1 mukaisesti |
| Signaalipiirin taajuus: | 25...400 Hz |
| Minimikytkentävirta: | 5 mA signaalipiiriin |
| Minimikytkentäjännite: | 17 V signaalipiiriin |
| Yhtäaikaisuuden estäminen: | 1.5 ms virran katketessa NC- ja NO-koskettimen välillä1.5 ms virran kytkeytyessä NC- ja NO-koskettimen välillä |
| Eristysresistanssi: | > 10 MOhm signaalipiiriin |
| Kosketin yhteensopivuus: | M5 |
| Yhteensopivuuskoodi: | LC1D |
| IP-suojausluokka: | IP20 etupuolelta standardin IEC 60529 mukaisesti |
|---|---|
| Suojaava käsittely: | TH standardin IEC 60068-2-30 mukaisesti |
| Likaantumisaste: | 3 |
| Ympäristön ilman lämpötila käytössä: | -40...60 °C60...70 °C tehonlaskulla |
| Ympäristön ilman lämpötila varastoinnissa: | -60...80 °C |
| Käyttökorkeus: | 0...3000 m |
| Palonkestävyys: | 850 °C standardin IEC 60695-2-1 mukaisesti |
| Palonesto: | V1 standardin UL 94 mukaisesti |
| Mekaaninen kestävyys: | Tärinä, kontaktori auki: 2 Gn, 5...300 HzTärinä, kontaktori kiinni: 4 Gn, 5...300 HzIskut, kontaktori kiinni: 15 Gn 11 ms ajanIskut, kontaktori auki: 8 Gn 11 ms ajan |
| Korkeus: | 91 mm |
| Leveys: | 45 mm |
| Syvyys: | 107 mm |
| Tuotteen paino: | 0.425 kg |
| Kestävän kehityksen tarjousstatus: | Green Premium -tuoteREACh-asetus |
| EAN-koodi: | 3389110248333 |
|---|
