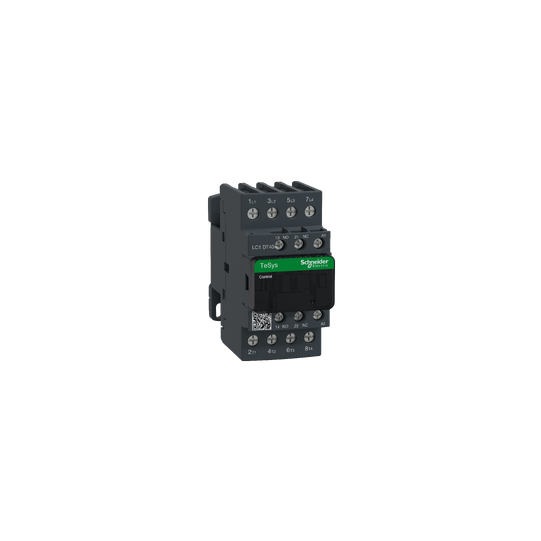

TeSys D -kontaktori - 4P(4 NO) - AC-1 - <= 440 V 40 A - 230 V AC 50/60 Hz kela - LC1DT40P7
SKU: LC1DT40P7
Normaalihinta €0,00
Ota meihin yhteyttä tämän tuotteen hinnan ja toimitusajan osalta. Tiimimme vastaa nopeasti.
Tarjoamme luotettavia maailmanlaajuisia toimituksia luotettujen logistiikkakumppaneiden kautta.
Useimmat tuotteet lähetetään 2–4 viikon kuluessa tilausvahvistuksesta riippuen varastotilanteesta ja toimittajien saatavuudesta.
Kun tilauksesi on lähetetty, saat seurantalingin toimituksen seuraamiseksi.
Kiireellisissä tapauksissa ota meihin yhteyttä ennen tilaamista – teemme parhaamme järjestääksemme nopeamman lähetyksen.
Panostamme pakkaamiseen ja varmistamme, että kaikki tuotteet toimitetaan turvallisesti ja ajallaan.
Toimitusaika: 2–3 viikkoa – Toimitetaan pian tilausvahvistuksen jälkeen
TeSys D -kontaktori - 4P(4 NO) - AC-1 - <= 440 V 40 A - 230 V AC 50/60 Hz kela - LC1DT40P7
KUVAUS
| Tuotevalikoima: | TeSys DTeSys Deca |
|---|---|
| Sarja: | TeSysTeSys Deca |
| Tuotteen nimi: | TeSys DTeSys Deca |
| Tuote tai komponenttityyppi: | Kontaktori |
| Laitteen lyhyt nimi: | LC1D |
| Kontaktorin käyttö: | Resistive load |
| Käyttöluokka: | AC-1 |
| Napojen kuvaus: | 4P |
| Napojen kosketinkokoonpano: | 4 NO |
| [Ue] nimelliskäyttöjännite: | Power circuit: Power circuit: |
| [Ie] nimelliskäyttövirta: | 40 A (at |
| Ohjauspiirin tyyppi: | AC at 50/60 Hz |
| [Uc] ohjauspiirin jännite: | 230 V AC 50/60 Hz |
| Apukoskettimen koostumus: | 1 NO + 1 NC |
| [Uimp] nimellisimpulssi kestojännite: | 6 kV conforming to IEC 60947 |
| Ylijänniteluokka: | III |
| [Ith] tavanomainen vapaailman lämpövirta: | 10 A (at 60 °C) for signalling circuit40 A (at 60 °C) for power circuit |
| Irms nimellinen kytkentäkapasiteetti: | 140 A AC for signalling circuit conforming to IEC 60947-5-1250 A DC for signalling circuit conforming to IEC 60947-5-1450 A at 440 V for power circuit conforming to IEC 60947 |
| Nimellinen katkaisukapasiteetti: | 450 A at 440 V for power circuit conforming to IEC 60947 |
| [Icw] nimellinen oikosulun kestovirta: | 50 A 40 °C - 10 min for power circuit120 A 40 °C - 1 min for power circuit240 A 40 °C - 10 s for power circuit380 A 40 °C - 1 s for power circuit100 A - 1 s for signalling circuit120 A - 500 ms for signalling circuit140 A - 100 ms for signalling circuit |
| Liittyvä sulakekoko: | 10 A gG for signalling circuit conforming to IEC 60947-5-163 A gG at 40 A gG at |
| Keskimääräinen impedanssi: | 2 mOhm - Ith 40 A 50 Hz for power circuit |
| [Ui] nimellinen eristysjännite: | Power circuit: 600 V CSA certifiedPower circuit: 600 V UL certifiedSignalling circuit: 690 V conforming to IEC 60947-1Signalling circuit: 600 V CSA certifiedSignalling circuit: 600 V UL certifiedPower circuit: 690 V conforming to IEC 60947-4-1 |
| Sähköinen kestävyys: | 1.4 Mcycles 40 A AC-1 at Ue |
| Tehohäviö per napa: | 3.2 W AC-1 |
| Suojakansi: | With |
| Kiinnitystuki: | RailPlate |
| Standardit: | CSA C22.2 No 14EN 60947-4-1EN 60947-5-1IEC 60947-4-1IEC 60947-5-1UL 508IEC 60335-1 |
| Tuotesertifikaatit: | CCCLROS (Lloyds register of shipping)RINAULDNVBVCSAGLGOST |
| Liitännät - liittimet: | Control circuit: screw clamp terminals 2 cable(s) 1...2.5 mm²flexible with cable endControl circuit: screw clamp terminals 1 cable(s) 1...4 mm²flexible without cable endControl circuit: screw clamp terminals 2 cable(s) 1...4 mm²flexible without cable endControl circuit: screw clamp terminals 1 cable(s) 1...4 mm²flexible with cable endControl circuit: screw clamp terminals 1 cable(s) 1...4 mm²solid without cable endControl circuit: screw clamp terminals 2 cable(s) 1...4 mm²solid without cable endPower circuit: connector 1 cable(s) 2.5...10 mm²flexible without cable endPower circuit: connector 2 cable(s) 2.5...10 mm²flexible without cable endPower circuit: connector 1 cable(s) 2.5...10 mm²flexible with cable endPower circuit: connector 2 cable(s) 2.5...10 mm²flexible with cable endPower circuit: connector 1 cable(s) 2.5...16 mm²solid without cable endPower circuit: connector 2 cable(s) 2.5...16 mm²solid without cable end |
| Kiristysmomentti: | Control circuit: 1.7 N.m - on screw clamp terminals - with screwdriver flat Ø 6 mmControl circuit: 1.7 N.m - on screw clamp terminals - with screwdriver Philips No 2Power circuit: 1.7 N.m - on connector - with screwdriver flat Ø 6 mmPower circuit: 1.7 N.m - on connector - with screwdriver Philips No 2Control circuit: 1.7 N.m - on screw clamp terminals - with screwdriver pozidriv No 2Power circuit: 2.5 N.m - on screw clamp terminals - with screwdriver pozidriv No 2 |
| Käyttöaika: | 4...19 ms opening12...22 ms closing |
| Turvallisuuden luotettavuustaso: | B10d = 1369863 cycles contactor with nominal load conforming to EN/ISO 13849-1B10d = 20000000 cycles contactor with mechanical load conforming to EN/ISO 13849-1 |
| Mekaaninen kestävyys: | 15 Mcycles |
| Suurin toimintataajuus: | 3600 cyc/h 60 °C |
| Kelatekniikka: | Ilman sisäänrakennettua ylijännitesuojamoduulia |
|---|---|
| Ohjauspiirin jänniterajat: | 0.3...0.6 Uc (-40...70 °C):drop-out AC 50/60 Hz0.8...1.1 Uc (-40...60 °C):operational AC 50 Hz0.85...1.1 Uc (-40...60 °C):operational AC 60 Hz1...1.1 Uc (60...70 °C):operational AC 50/60 Hz |
| Käynnistysteho VA: | 70 VA 60 Hz cos phi 0.75 (at 20 °C)70 VA 50 Hz cos phi 0.75 (at 20 °C) |
| Pitävä tehonkulutus VA: | 7.5 VA 60 Hz cos phi 0.3 (at 20 °C)7 VA 50 Hz cos phi 0.3 (at 20 °C) |
| Lämmön hajaantuminen: | 2...3 W at 50/60 Hz |
| Apukosketintyyppi: | type mechanically linked 1 NO + 1 NC conforming to IEC 60947-5-1 type mirror contact 1 NC conforming to IEC 60947-4-1 |
| Signaalipiirin taajuus: | 25...400 Hz |
| Minimikytkentävirta: | 5 mA for signalling circuit |
| Minimikytkentäjännite: | 17 V for signalling circuit |
| Päällekkäisyyden estoaika: | 1.5 ms on de-energisation between NC and NO contact1.5 ms on energisation between NC and NO contact |
| Eristysvastus: | > 10 MOhm for signalling circuit |
| Yhteensopivuus kosketin: | M6 |
| Yhteensopivuuskoodi: | LC1D |
| IP-suojausluokka: | IP20 front face conforming to IEC 60529 |
|---|---|
| Suojakäsittely: | TH conforming to IEC 60068-2-30 |
| Saasteaste: | 3 |
| Käyttöympäristön lämpötila: | -40...60 °C60...70 °C with derating |
| Varastointiympäristön lämpötila: | -60...80 °C |
| Käyttökorkeus: | 0...3000 m |
| Palonkestävyys: | 850 °C conforming to IEC 60695-2-1 |
| Liekinkestävyys: | V1 conforming to UL 94 |
| Mekaaninen kestävyys: | Vibrations contactor open: 2 Gn, 5...300 HzVibrations contactor closed: 4 Gn, 5...300 HzShocks contactor closed: 15 Gn for 11 msShocks contactor open: 8 Gn for 11 ms |
| Korkeus: | 91 mm |
| Leveys: | 45 mm |
| Syvyys: | 99 mm |
| Tuotteen paino: | 0.425 kg |
| Kestävän kehityksen tarjous: | Green Premium productREACh Regulation |
| EAN-koodi: | 3389110244779 |
|---|
