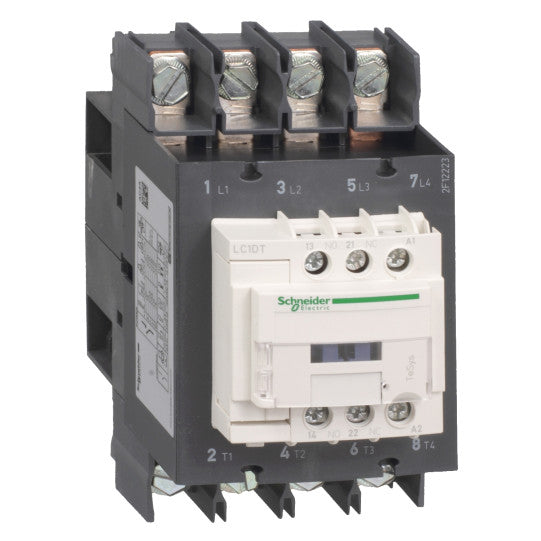

TeSys D -kontaktori - 4P(4 NO) - AC-1 - <= 440 V 60 A - 115 V AC 50/60 Hz kela - LC1DT60A6FE7
SKU: LC1DT60A6FE7
Normaalihinta €0,00
Ota meihin yhteyttä tämän tuotteen hinnan ja toimitusajan osalta. Tiimimme vastaa nopeasti.
Tarjoamme luotettavia maailmanlaajuisia toimituksia luotettujen logistiikkakumppaneiden kautta.
Useimmat tuotteet lähetetään 2–4 viikon kuluessa tilausvahvistuksesta riippuen varastotilanteesta ja toimittajien saatavuudesta.
Kun tilauksesi on lähetetty, saat seurantalingin toimituksen seuraamiseksi.
Kiireellisissä tapauksissa ota meihin yhteyttä ennen tilaamista – teemme parhaamme järjestääksemme nopeamman lähetyksen.
Panostamme pakkaamiseen ja varmistamme, että kaikki tuotteet toimitetaan turvallisesti ja ajallaan.
Toimitusaika: 2–3 viikkoa – Toimitetaan pian tilausvahvistuksen jälkeen
TeSys D -kontaktori - 4P(4 NO) - AC-1 - <= 440 V 60 A - 115 V AC 50/60 Hz kela - LC1DT60A6FE7
KUVAUS
| Tuotevalikoima: | TeSys D |
|---|---|
| Sarja: | TeSys |
| Tuotteen nimi: | TeSys D |
| Tuotteen tai komponentin tyyppi: | Kontaktori |
| Laitteen lyhyt nimi: | LC1D |
| Kontaktorin käyttökohde: | Resistanssikuorma |
| Käyttöluokka: | AC-1 |
| Navan kuvaus: | 4P |
| Napojen kontaktikokoonpano: | 4 NO |
| [Ue] nimelliskäyttöjännite: | Virtapiiri: Virtapiiri: |
| [Ie] nimelliskäyttövirta: | 60 A (kohdassa |
| Ohjauspiirin tyyppi: | AC 50/60 Hz |
| [Uc] ohjauspiirin jännite: | 115 V AC 50/60 Hz |
| Apukosketinkokoonpano: | 1 NO + 1 NC |
| [Uimp] nimellisimpulssi-jännitekesto: | 6 kV standardin IEC 60947 mukaisesti |
| Ylijänniteluokka: | III |
| [Ith] tavanomainen vapaailman lämpövirta: | 10 A (60 °C:ssa) merkinantopiiriin60 A (60 °C:ssa) virtapiiriin |
| Irms nimellinen kytkentäkyky: | 140 A AC merkinantopiiriin standardin IEC 60947-5-1 mukaan250 A DC merkinantopiiriin standardin IEC 60947-5-1 mukaan800 A 440 V virtapiiriin standardin IEC 60947 mukaan |
| Nimellinen katkaisukapasiteetti: | 800 A 440 V virtapiiriin standardin IEC 60947 mukaan |
| [Icw] nimellinen lyhytaikainen virrankesto: | 320 A 40 °C - 10 s virtapiiriin720 A 40 °C - 1 s virtapiiriin72 A 40 °C - 10 min virtapiiriin165 A 40 °C - 1 min virtapiiriin100 A - 1 s merkinantopiiriin120 A - 500 ms merkinantopiiriin140 A - 100 ms merkinantopiiriin |
| Liittyvä sulakeluokitus: | 10 A gG merkinantopiiriin standardin IEC 60947-5-1 mukaan80 A gG 80 A gG |
| Keskimääräinen impedanssi: | 1.6 mOhm - Ith 60 A 50 Hz virtapiiriin |
| [Ui] nimelliseristysjännite: | Virtapiiri: 600 V CSA-sertifioituVirtapiiri: 600 V UL-sertifioituMerkinantopiiri: 690 V standardin IEC 60947-1 mukaisestiMerkinantopiiri: 600 V CSA-sertifioituMerkinantopiiri: 600 V UL-sertifioituVirtapiiri: 690 V standardin IEC 60947-4-1 mukaisesti |
| Sähköinen kestävyys: | 1,4 Mcycles 60 A AC-1 nimellisjännitteellä Ue |
| Tehohäviö napaa kohti: | 5,8 W AC-1 |
| Suojakansi: | Kanssa |
| Asennustuki: | KiskoLevy |
| Standardit: | CSA C22.2 No 14EN 60947-4-1EN 60947-5-1IEC 60947-4-1IEC 60947-5-1UL 508 |
| Tuotesertifikaatit: | GOSTDNVRINALROS (Lloyds register of shipping)GLBVULCSACCC |
| Liitännät - liittimet: | Ohjauspiiri: rengasliittimet (ulkohalkaisija: 8 mm) Virtapiiri: rengasliittimet (ulkohalkaisija: 16,5 mm) |
| Kiristysmomentti: | Ohjauspiiri: 1,7 N.m - rengasliittimiin - ruuvitaltalla, litteä Ø 6 mm M3.5Ohjauspiiri: 1,7 N.m - rengasliittimiin - ruuvitaltalla Philips No 2 M3.5Virtapiiri: 6 N.m - rengasliittimiin M6 |
| Käyttöaika: | 4...19 ms avautuminen12...26 ms sulkeutuminen |
| Turvallisuuden luotettavuustaso: | B10d = 1369863 sykliä kontaktori nimelliskuormalla standardin EN/ISO 13849-1 mukaisestiB10d = 20000000 sykliä kontaktori mekaanisella kuormalla standardin EN/ISO 13849-1 mukaisesti |
| Mekaaninen kestävyys: | 6 Mcycles |
| Suurin käyttötaajuus: | 3600 sykliä/h 60 °C |
| Kelan tekniikka: | Ilman sisäänrakennettua ylijännitesuojamoduulia |
|---|---|
| Ohjauspiirin jänniterajat: | 0,3...0,6 Uc (-40...70 °C):poiskytkentä AC 50/60 Hz0,8...1,1 Uc (-40...60 °C):käyttö AC 50 Hz0,85...1,1 Uc (-40...60 °C):käyttö AC 60 Hz1...1,1 Uc (60...70 °C):käyttö AC 50/60 Hz |
| Käynnistysteho VA: | 140 VA 60 Hz cos φ 0.75 (20 °C:ssa)160 VA 50 Hz cos φ 0.75 (20 °C:ssa) |
| Pidätysteho VA: | 13 VA 60 Hz cos φ 0.3 (20 °C:ssa)15 VA 50 Hz cos φ 0.3 (20 °C:ssa) |
| Lämmönhaihdutus: | 4...5 W 50/60 Hz |
| Apukosketintyyppi: | tyyppi mekaanisesti yhdistetty 1 NO + 1 NC standardin IEC 60947-5-1 mukaisesti tyyppi peilikosketin 1 NC standardin IEC 60947-4-1 mukaisesti |
| Merkinantopiirin taajuus: | 25...400 Hz |
| Pienin kytkentävirta: | 5 mA merkinantopiiriin |
| Pienin kytkentäjännite: | 17 V merkinantopiiriin |
| Ei-päällekkäinen aika: | 1,5 ms virran katketessa NC- ja NO-koskettimien välillä1,5 ms virran kytkeytyessä NC- ja NO-koskettimien välillä |
| Eristysresistanssi: | > 10 MOhm merkinantopiiriin |
| Kosketinyhteensopivuus: | M6 |
| Yhteensopivuuskoodi: | LC1D |
| IP-suojausluokka: | IP20 etupuoli standardin IEC 60529 mukaisesti |
|---|---|
| Suojakäsittely: | TH standardin IEC 60068-2-30 mukaisesti |
| Saasteaste: | 3 |
| Ympäristön ilman lämpötila käytössä: | -40...60 °C60...70 °C tehonvähennyksellä |
| Ympäristön ilman lämpötila varastoinnissa: | -60...80 °C |
| Käyttökorkeus: | 0...3000 m |
| Palonkestävyys: | 850 °C standardin IEC 60695-2-1 mukaisesti |
| Palonestokyky: | V1 standardin UL 94 mukaisesti |
| Mekaaninen kestävyys: | Tärinä, kontaktori auki: 2 Gn, 5...300 HzTärinä, kontaktori kiinni: 4 Gn, 5...300 HzIskut, kontaktori kiinni: 15 Gn 11 msIskut, kontaktori auki: 10 Gn 11 ms |
| Korkeus: | 122 mm |
| Leveys: | 70 mm |
| Syvyys: | 120 mm |
| Tuotteen paino: | 1,09 kg |
| REACh SVHC-vapaa: | KylläEU RoHS-direktiivi |
| Code EAN: | 3389118329744 |
|---|
