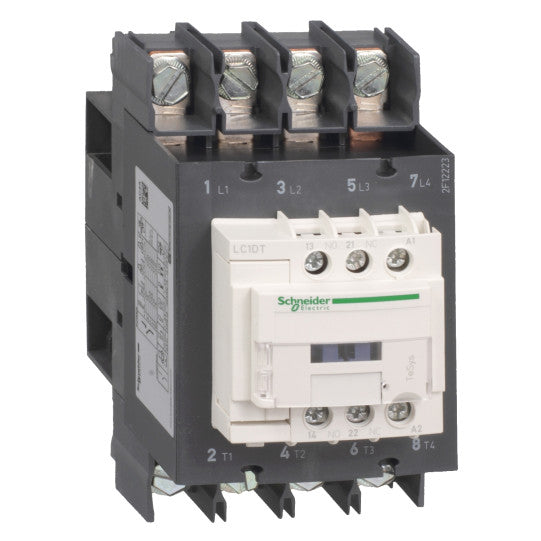

TeSys D -kontaktori - 4P(4 NO) - AC-1 - <= 440 V 60 A - 230 V AC 50/60 Hz -kela - LC1DT60A6P7
SKU: LC1DT60A6P7
Normaalihinta €0,00
Ota meihin yhteyttä tämän tuotteen hinnan ja toimitusajan osalta. Tiimimme vastaa nopeasti.
Tarjoamme luotettavia maailmanlaajuisia toimituksia luotettujen logistiikkakumppaneiden kautta.
Useimmat tuotteet lähetetään 2–4 viikon kuluessa tilausvahvistuksesta riippuen varastotilanteesta ja toimittajien saatavuudesta.
Kun tilauksesi on lähetetty, saat seurantalingin toimituksen seuraamiseksi.
Kiireellisissä tapauksissa ota meihin yhteyttä ennen tilaamista – teemme parhaamme järjestääksemme nopeamman lähetyksen.
Panostamme pakkaamiseen ja varmistamme, että kaikki tuotteet toimitetaan turvallisesti ja ajallaan.
Toimitusaika: 2–3 viikkoa – Toimitetaan pian tilausvahvistuksen jälkeen
TeSys D -kontaktori - 4P(4 NO) - AC-1 - <= 440 V 60 A - 230 V AC 50/60 Hz -kela - LC1DT60A6P7
KUVAUS
| Tuotevalikoima: | TeSys D |
|---|---|
| Tuotesarja: | TeSys |
| Tuotteen nimi: | TeSys D |
| Tuotteen tai komponentin tyyppi: | Kontaktori |
| Laitteen lyhyt nimi: | LC1D |
| Kontaktorin käyttö: | Resistiivinen kuorma |
| Käyttöluokka: | AC-1 |
| Napojen kuvaus: | 4P |
| Napojen kosketinkokoonpano: | 4 NO |
| [Ue] nimelliskäyttöjännite: | Power circuit: Power circuit: |
| [Ie] nimelliskäyttövirta: | 60 A (at |
| Ohjauspiirin tyyppi: | AC 50/60 Hz |
| [Uc] ohjauspiirin jännite: | 230 V AC 50/60 Hz |
| Apukosketinkokoonpano: | 1 NO + 1 NC |
| [Uimp] nimellisimpulssikestojännite: | 6 kV standardin IEC 60947 mukaisesti |
| Ylijänniteluokka: | III |
| [Ith] tavanomainen vapaan ilman lämpövirta: | 10 A (60 °C:ssa) merkinantopiiriin60 A (60 °C:ssa) tehopiiriin |
| Irms nimellinen kytkentäkyky: | 140 A AC merkinantopiirille standardin IEC 60947-5-1 mukaan250 A DC merkinantopiirille standardin IEC 60947-5-1 mukaan800 A 440 V:ssa tehopiirille standardin IEC 60947 mukaan |
| Nimellinen katkaisukyky: | 800 A 440 V:ssa tehopiirille standardin IEC 60947 mukaan |
| [Icw] nimellinen lyhytaikainen kestovirta: | 320 A 40 °C - 10 s tehopiirille720 A 40 °C - 1 s tehopiirille72 A 40 °C - 10 min tehopiirille165 A 40 °C - 1 min tehopiirille100 A - 1 s merkinantopiirille120 A - 500 ms merkinantopiirille140 A - 100 ms merkinantopiirille |
| Liittyvä sulakkeen luokitus: | 10 A gG merkinantopiirille standardin IEC 60947-5-1 mukaan80 A gG at 80 A gG at |
| Keskimääräinen impedanssi: | 1.6 mOhm - Ith 60 A 50 Hz tehopiirille |
| [Ui] nimelliseristysjännite: | Power circuit: 600 V CSA-sertifioituPower circuit: 600 V UL-sertifioituSignalling circuit: 690 V standardin IEC 60947-1 mukaisestiSignalling circuit: 600 V CSA-sertifioituSignalling circuit: 600 V UL-sertifioituPower circuit: 690 V standardin IEC 60947-4-1 mukaisesti |
| Sähköinen kestävyys: | 1,4 miljoonaa jaksoa 60 A AC-1 Ue:ssä |
| Tehohäviö napaa kohti: | 5,8 W AC-1 |
| Suojakansi: | Kanssa |
| Kiinnitystuki: | LevyKisko |
| Standardit: | CSA C22.2 No 14EN 60947-4-1EN 60947-5-1IEC 60947-4-1IEC 60947-5-1UL 508 |
| Tuotesertifikaatit: | CSAGOSTDNVRINABVCCCULGLLROS (Lloyds register of shipping) |
| Liitännät - navat: | Ohjauspiiri: rengasliittimet (ulkohalkaisija: 8 mm) Tehopiiri: rengasliittimet (ulkohalkaisija: 16.5 mm) |
| Kiristysmomentti: | Ohjauspiiri: 1,7 N.m - rengasliittimissä - tasapäisellä ruuvimeisselillä Ø 6 mm M3.5Ohjauspiiri: 1,7 N.m - rengasliittimissä - Philips-ruuvimeisselillä No 2 M3.5Tehopiiri: 6 N.m - rengasliittimissä M6 |
| Käyttöaika: | 4...19 ms avautuminen12...26 ms sulkeutuminen |
| Turvallisuuden luotettavuustaso: | B10d = 1369863 jaksoa kontaktori nimelliskuormalla EN/ISO 13849-1 mukaisestiB10d = 20000000 jaksoa kontaktori mekaanisella kuormalla EN/ISO 13849-1 mukaisesti |
| Mekaaninen kestävyys: | 6 miljoonaa jaksoa |
| Suurin käyttönopeus: | 3600 sykliä/h 60 °C |
| Kelatekniikka: | Ilman sisäänrakennettua ylijännitesuojamoduulia |
|---|---|
| Ohjauspiirin jänniterajat: | 0.3...0.6 Uc (-40...70 °C):katkaisu AC 50/60 Hz0.8...1.1 Uc (-40...60 °C):käyttö AC 50 Hz0.85...1.1 Uc (-40...60 °C):käyttö AC 60 Hz1...1.1 Uc (60...70 °C):käyttö AC 50/60 Hz |
| Kytkentäteho VA:na: | 140 VA 60 Hz cos phi 0.75 (20 °C:ssa)160 VA 50 Hz cos phi 0.75 (20 °C:ssa) |
| Pitävä tehonkulutus VA:na: | 13 VA 60 Hz cos phi 0.3 (20 °C:ssa)15 VA 50 Hz cos phi 0.3 (20 °C:ssa) |
| Lämmönhaihdutus: | 4...5 W 50/60 Hz |
| Apukosketintyyppi: | tyyppi mekaanisesti kytketty 1 NO + 1 NC standardin IEC 60947-5-1 mukaisesti tyyppi peilikosketin 1 NC standardin IEC 60947-4-1 mukaisesti |
| Merkinantopiirin taajuus: | 25...400 Hz |
| Pienin kytkentävirta: | 5 mA merkinantopiiriin |
| Pienin kytkentäjännite: | 17 V merkinantopiiriin |
| Päällekkäisyyden puuttumisen aika: | 1,5 ms virran katkaisun jälkeen NC- ja NO-koskettimen välillä1,5 ms virran kytkemisen jälkeen NC- ja NO-koskettimen välillä |
| Eristysvastus: | > 10 MOhm merkinantopiirille |
| Kosketinyhteensopivuus: | M6 |
| Yhteensopivuuskoodi: | LC1D |
| IP-suojausluokka: | IP20 etupuoli standardin IEC 60529 mukaisesti |
|---|---|
| Suojakäsittely: | TH standardin IEC 60068-2-30 mukaisesti |
| Saastumisaste: | 3 |
| Ympäristön ilman lämpötila käytön aikana: | -40...60 °C60...70 °C tehonlaskulla |
| Ympäristön ilman lämpötila varastoinnin aikana: | -60...80 °C |
| Käyttökorkeus: | 0...3000 m |
| Palonkestävyys: | 850 °C standardin IEC 60695-2-1 mukaisesti |
| Palonsuoja: | V1 standardin UL 94 mukaisesti |
| Mekaaninen kestävyys: | Tärinä kontaktori auki: 2 Gn, 5...300 HzTärinä kontaktori kiinni: 4 Gn, 5...300 HzIskut kontaktori kiinni: 15 Gn 11 msIskut kontaktori auki: 10 Gn 11 ms |
| Korkeus: | 122 mm |
| Leveys: | 70 mm |
| Syvyys: | 120 mm |
| Tuotteen paino: | 1.09 kg |
| Kestävän tarjonnan tila: | Green Premium -tuoteREACh vapaa SVHC-aineista |
| EAN-koodi: | 3389118329829 |
|---|
