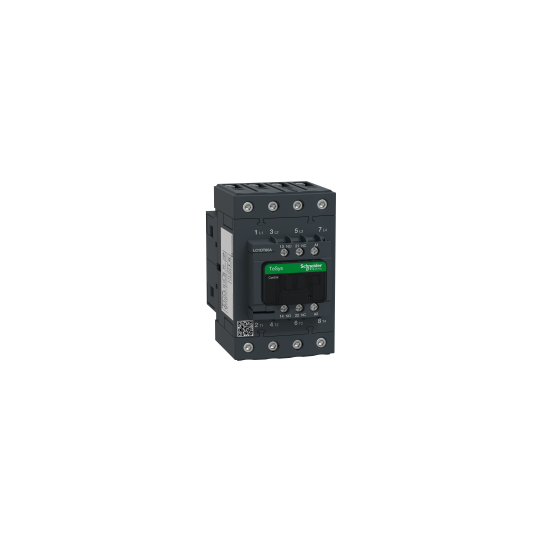

TeSys D kontaktori - 4P(4 NO) - AC-1 - <= 440 V 60 A - 230 V AC 50/60 Hz kela - LC1DT60AP7
SKU: LC1DT60AP7
Normaalihinta €0,00
Ota meihin yhteyttä tämän tuotteen hinnan ja toimitusajan osalta. Tiimimme vastaa nopeasti.
Tarjoamme luotettavia maailmanlaajuisia toimituksia luotettujen logistiikkakumppaneiden kautta.
Useimmat tuotteet lähetetään 2–4 viikon kuluessa tilausvahvistuksesta riippuen varastotilanteesta ja toimittajien saatavuudesta.
Kun tilauksesi on lähetetty, saat seurantalingin toimituksen seuraamiseksi.
Kiireellisissä tapauksissa ota meihin yhteyttä ennen tilaamista – teemme parhaamme järjestääksemme nopeamman lähetyksen.
Panostamme pakkaamiseen ja varmistamme, että kaikki tuotteet toimitetaan turvallisesti ja ajallaan.
Toimitusaika: 2–3 viikkoa – Toimitetaan pian tilausvahvistuksen jälkeen
TeSys D kontaktori - 4P(4 NO) - AC-1 - <= 440 V 60 A - 230 V AC 50/60 Hz kela - LC1DT60AP7
KUVAUS
| Tuotevalikoima: | TeSys DTeSys Deca |
|---|---|
| Tuoteperhe: | TeSysTeSys Deca |
| Tuotteen nimi: | TeSys DTeSys Deca |
| Tuote- tai komponenttityyppi: | Kontaktori |
| Laitteen lyhyt nimi: | LC1D |
| Kontaktorisovellus: | Resistive load |
| Käyttöluokka: | AC-1 |
| Napojen kuvaus: | 4P |
| Napojen kosketinkokoonpano: | 4 NO |
| [Ue] nimelliskäyttöjännite: | Power circuit: Power circuit: |
| [Ie] nimelliskäyttövirta: | 60 A (at |
| Ohjauspiirin tyyppi: | AC 50/60 Hz |
| [Uc] ohjauspiirin jännite: | 230 V AC 50/60 Hz |
| Apukoskettimen kokoonpano: | 1 NO + 1 NC |
| [Uimp] nimellisimppulssin kestojännite: | 6 kV standardin IEC 60947 mukaisesti |
| Ylijänniteluokka: | III |
| [Ith] tavanomainen vapaan ilman lämpövirta: | 10 A (at 60 °C) for signalling circuit60 A (at 60 °C) for power circuit |
| Irms nimellinen kytkentäkapasiteetti: | 140 A AC for signalling circuit conforming to IEC 60947-5-1250 A DC for signalling circuit conforming to IEC 60947-5-1800 A at 440 V for power circuit conforming to IEC 60947 |
| Nimellinen katkaisukapasiteetti: | 800 A at 440 V for power circuit conforming to IEC 60947 |
| [Icw] nimellinen lyhytaikainen kestovirta: | 320 A 40 °C - 10 s for power circuit720 A 40 °C - 1 s for power circuit72 A 40 °C - 10 min for power circuit165 A 40 °C - 1 min for power circuit100 A - 1 s for signalling circuit120 A - 500 ms for signalling circuit140 A - 100 ms for signalling circuit |
| Liittyvä sulakeluokitus: | 10 A gG for signalling circuit conforming to IEC 60947-5-180 A gG at 80 A gG at |
| Keskimääräinen impedanssi: | 1.6 mOhm - Ith 60 A 50 Hz for power circuit |
| [Ui] nimelliseristysjännite: | Power circuit: 600 V CSA certifiedPower circuit: 600 V UL certifiedSignalling circuit: 690 V conforming to IEC 60947-1Signalling circuit: 600 V CSA certifiedSignalling circuit: 600 V UL certifiedPower circuit: 690 V conforming to IEC 60947-4-1 |
| Sähköinen kestävyys: | 1.4 Mcycles 60 A AC-1 at Ue |
| Tehohäviö per napa: | 5.8 W AC-1 |
| Suojakansi: | Mukana |
| Asennustuki: | KiskoLevy |
| Standardit: | CSA C22.2 No 14EN 60947-4-1EN 60947-5-1IEC 60947-4-1IEC 60947-5-1UL 508IEC 60335-1 |
| Tuotesertifikaatit: | GLGOSTULLROS (Lloyds register of shipping)CCCCSABVDNVRINA |
| Liitännät - liittimet: | Ohjauspiiri: ruuviliittimet 2 kaapelia 1...2.5 mm² joustava kaapelipäälläOhjauspiiri: ruuviliittimet 1 kaapeli 1...4 mm² joustava ilman kaapelipäätäOhjauspiiri: ruuviliittimet 2 kaapelia 1...4 mm² joustava ilman kaapelipäätäOhjauspiiri: ruuviliittimet 1 kaapeli 1...4 mm² joustava kaapelipäälläOhjauspiiri: ruuviliittimet 1 kaapeli 1...4 mm² kiinteä ilman kaapelipäätäOhjauspiiri: ruuviliittimet 2 kaapelia 1...4 mm² kiinteä ilman kaapelipäätäTehopiiri: EverLink BTR ruuviliittimet 1 kaapeli 1...35 mm² joustava ilman kaapelipäätäTehopiiri: EverLink BTR ruuviliittimet 2 kaapelia 1...25 mm² joustava ilman kaapelipäätäTehopiiri: EverLink BTR ruuviliittimet 1 kaapeli 1...35 mm² joustava kaapelipäälläTehopiiri: EverLink BTR ruuviliittimet 2 kaapelia 1...25 mm² joustava kaapelipäälläTehopiiri: EverLink BTR ruuviliittimet 1 kaapeli 1...35 mm² kiinteä ilman kaapelipäätäTehopiiri: EverLink BTR ruuviliittimet 2 kaapelia 1...25 mm² kiinteä ilman kaapelipäätä |
| Kiristysmomentti: | Ohjauspiiri: 1.7 N.m - ruuviliittimiin - ruuvitaltalla, tasapää Ø 6 mmOhjauspiiri: 1.7 N.m - ruuviliittimiin - ruuvitaltalla, Philips No 2Tehopiiri: 8 N.m - ruuviliittimiin - kaapeli 25...35 mm² kuusiokoloruuvipää 4 mmTehopiiri: 5 N.m - ruuviliittimiin - kaapeli 1...25 mm² kuusiokoloruuvipää 4 mmOhjauspiiri: 1.7 N.m - ruuviliittimiin - ruuvitaltalla, Pozidriv No 2Tehopiiri: 2.5 N.m - ruuviliittimiin - ruuvitaltalla, Pozidriv No 2 |
| Käyttöaika: | 4...19 ms avautuminen12...26 ms sulkeutuminen |
| Turvallisuuden luotettavuustaso: | B10d = 1369863 sykliä kontaktori nimelliskuormalla standardin EN/ISO 13849-1 mukaisestiB10d = 20000000 sykliä kontaktori mekaanisella kuormalla standardin EN/ISO 13849-1 mukaisesti |
| Mekaaninen kestävyys: | 6 Msykliä |
| Suurin toimintataajuus: | 3600 sykliä/h 60 °C |
| Kelatekniikka: | Ilman sisäänrakennettua ylijännitesuojausmoduulia |
|---|---|
| Ohjauspiirin jännitearvot: | 0.3...0.6 Uc (-40...70 °C):poiskytkeytyminen AC 50/60 Hz0.8...1.1 Uc (-40...60 °C):käyttö AC 50 Hz0.85...1.1 Uc (-40...60 °C):käyttö AC 60 Hz1...1.1 Uc (60...70 °C):käyttö AC 50/60 Hz |
| Käynnistysteho VA: | 140 VA 60 Hz cos phi 0.75 (at 20 °C)160 VA 50 Hz cos phi 0.75 (at 20 °C) |
| Pitäminen virrankulutuksena VA: | 13 VA 60 Hz cos phi 0.3 (at 20 °C)15 VA 50 Hz cos phi 0.3 (at 20 °C) |
| Lämmönhukka: | 4...5 W 50/60 Hz |
| Apukoskettimien tyyppi: | tyyppi mekaanisesti kytketty 1 NO + 1 NC standardin IEC 60947-5-1 mukaisesti tyyppi peilikosketin 1 NC standardin IEC 60947-4-1 mukaisesti |
| Signaalipiirin taajuus: | 25...400 Hz |
| Pienin kytkentävirta: | 5 mA for signalling circuit |
| Pienin kytkentäjännite: | 17 V for signalling circuit |
| Päällekkäisyyden estoaika: | 1.5 ms virran katkaisussa NC- ja NO-koskettimien välillä1.5 ms virran kytkemisessä NC- ja NO-koskettimien välillä |
| Eristysvastus: | > 10 MOhm for signalling circuit |
| Kosketinyhteensopivuus: | M6 |
| Yhteensopivuuskoodi: | LC1D |
| IP-suojausluokka: | IP20 etupaneeli standardin IEC 60529 mukaisesti |
|---|---|
| Suojakäsittely: | TH standardin IEC 60068-2-30 mukaisesti |
| Saasteaste: | 3 |
| Ympäristön käyttölämpötila: | -40...60 °C60...70 °C tehonlaskun kanssa |
| Ympäristön lämpötila varastoinnissa: | -60...80 °C |
| Käyttökorkeus: | 0...3000 m |
| Palonkestävyys: | 850 °C standardin IEC 60695-2-1 mukaisesti |
| Liekin leviämisen esto: | V1 standardin UL 94 mukaisesti |
| Mekaaninen kestävyys: | Tärinä, kontaktori auki: 2 Gn, 5...300 HzTärinä, kontaktori kiinni: 4 Gn, 5...300 HzIskut, kontaktori kiinni: 15 Gn 11 msIskut, kontaktori auki: 10 Gn 11 ms |
| Korkeus: | 122 mm |
| Leveys: | 70 mm |
| Syvyys: | 120 mm |
| Tuotteen paino: | 1.09 kg |
| Kestävän kehityksen tarjous: | Green Premium -tuoteREACh-asetus |
| EAN-koodi: | 3389119409308 |
|---|
