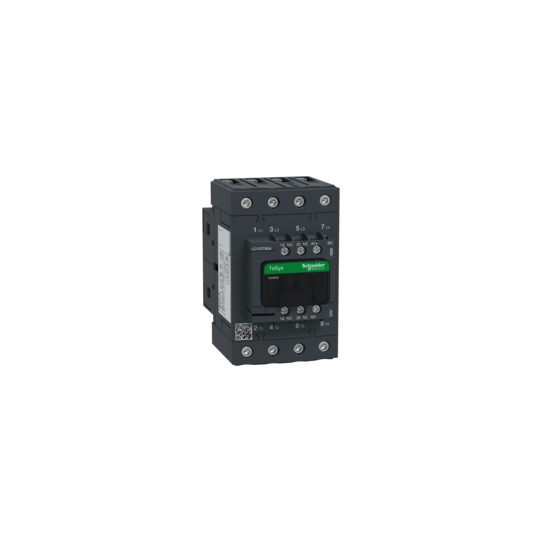

TeSys D kontaktori 4P 80A AC-1 enintään 440V kela 24V DC Everlink - LC1DT80ABBE
SKU: LC1DT80ABBE
Normaalihinta €0,00
Ota meihin yhteyttä tämän tuotteen hinnan ja toimitusajan osalta. Tiimimme vastaa nopeasti.
Tarjoamme luotettavia maailmanlaajuisia toimituksia luotettujen logistiikkakumppaneiden kautta.
Useimmat tuotteet lähetetään 2–4 viikon kuluessa tilausvahvistuksesta riippuen varastotilanteesta ja toimittajien saatavuudesta.
Kun tilauksesi on lähetetty, saat seurantalingin toimituksen seuraamiseksi.
Kiireellisissä tapauksissa ota meihin yhteyttä ennen tilaamista – teemme parhaamme järjestääksemme nopeamman lähetyksen.
Panostamme pakkaamiseen ja varmistamme, että kaikki tuotteet toimitetaan turvallisesti ja ajallaan.
Toimitusaika: 2–3 viikkoa – Toimitetaan pian tilausvahvistuksen jälkeen
TeSys D kontaktori 4P 80A AC-1 enintään 440V kela 24V DC Everlink - LC1DT80ABBE
KUVAUS
| Sarja: | TeSysTeSys Deca |
|---|---|
| Tuotevalikoima: | TeSys Deca |
| Tuotteen tai komponentin tyyppi: | Kontaktori |
| Laitteen lyhyt nimi: | LC1D |
| Kontaktorin käyttökohde: | Resistiivinen kuorma |
| Käyttöluokka: | AC-1 |
| Napojen kuvaus: | 4P |
| [Ue] nimelliskäyttöjännite: | Tehopiiri: |
| [Ie] nimelliskäyttövirta: | 80 A (klo |
| [Uc] ohjauspiirin jännite: | 24 V DC |
| Yhteensopivuuskoodi: | LC1D |
|---|---|
| Napaliitännän kokoonpano: | 4 NO |
| Suojakansi: | Kanssa |
| [Ith] tavanomainen vapaan ilman lämpövirta: | 80 A (60 °C) tehopiirille10 A (60 °C) merkinantopiirille |
| Irms nimellinen kytkentäkyky: | 1000 A 440 V tehopiirille standardin IEC 60947 mukaisesti140 A AC merkinantopiirille standardin IEC 60947-5-1 mukaisesti250 A DC merkinantopiirille standardin IEC 60947-5-1 mukaisesti |
| Nimellinen katkaisukyky: | 1000 A 440 V tehopiirille standardin IEC 60947 mukaisesti |
| [Icw] nimellinen lyhytaikainen kestovirta: | 110 A 40 °C - 10 min tehopiirille260 A 40 °C - 1 min tehopiirille520 A 40 °C - 10 s tehopiirille900 A 40 °C - 1 s tehopiirille100 A - 1 s merkinantopiirille120 A - 500 ms merkinantopiirille140 A - 100 ms merkinantopiirille |
| Associated fuse rating: | 125 A gG 125 A gG 10 A gG merkinantopiirille standardin IEC 60947-5-1 mukaisesti |
| Keskimääräinen impedanssi: | 1,6 mOhm - Ith 80 A 50 Hz tehopiirille |
| Tehonhäviö per napa: | 10,2 W AC-1 |
| [Ui] nimellinen eristysjännite: | Tehopiiri: 690 V standardin IEC 60947-4-1 mukaisestiMerkinantopiiri: 690 V standardin IEC 60947-1 mukaisesti |
| Ylijänniteluokka: | III |
| Saasteaste: | 3 |
| [Uimp] nimellinen impulssijännitekesto: | 6 kV standardin IEC 60947 mukaisesti |
| Turvallisuuden luotettavuustaso: | B10d = 1369863 sykliä kontaktoria nimelliskuormituksella standardin EN/ISO 13849-1 mukaisestiB10d = 20000000 sykliä kontaktoria mekaanisella kuormituksella standardin EN/ISO 13849-1 mukaisesti |
| Mekaaninen kestävyys: | 6 Msykliä |
| Sähköinen kestävyys: | 0,5 Msykliä 80 A AC-1 Ue:llä |
| Ohjauspiirin tyyppi: | DC tasavirta alhaisella kulutuksella |
| Kelatekniikka: | Sisäänrakennettu kaksisuuntainen huippurajoitus |
| Ohjauspiirin jänniterajat: | 0,8...1,2 Uc (-40...60 °C):käyttö DC1...1,2 Uc (60...70 °C):käyttö DC |
| Käynnistysteho watteina: | 11 W (20 °C:ssa) |
| Pidätysteho watteina: | 0,5 W 20 °C:ssa |
| Lämmön hajaantuminen: | 0,5 W |
| Käyttöaika: | 55...65 ms sulkeutuminen20...80 ms avautuminen |
| Maksimikäyttötaajuus: | 3600 pyörähdystä/h 60 °C |
| Liitännät - liittimet: | Ohjauspiiri: ruuvipuristinliittimet 1 1...4 mm² - kaapelin jäykkyys: joustava ilman kaapelipäätettäOhjauspiiri: ruuvipuristinliittimet 2 1...4 mm² - kaapelin jäykkyys: joustava ilman kaapelipäätettäOhjauspiiri: ruuvipuristinliittimet 1 1...4 mm² - kaapelin jäykkyys: joustava kaapelipäätteen kanssaOhjauspiiri: ruuvipuristinliittimet 2 1...2,5 mm² - kaapelin jäykkyys: joustava kaapelipäätteen kanssaOhjauspiiri: ruuvipuristinliittimet 1 1...4 mm² - kaapelin jäykkyys: kiinteäOhjauspiiri: ruuvipuristinliittimet 2 1...4 mm² - kaapelin jäykkyys: kiinteäTehopiiri: EverLink BTR ruuviliittimet 1 1...35 mm² - kaapelin jäykkyys: joustava ilman kaapelipäätettäTehopiiri: EverLink BTR ruuviliittimet 1 1...35 mm² - kaapelin jäykkyys: joustava kaapelipäätteen kanssaTehopiiri: EverLink BTR ruuviliittimet 1 1...35 mm² - kaapelin jäykkyys: kiinteäTehopiiri: EverLink BTR ruuviliittimet 2 1...25 mm² - kaapelin jäykkyys: joustava ilman kaapelipäätettäTehopiiri: EverLink BTR ruuviliittimet 2 1...25 mm² - kaapelin jäykkyys: joustava kaapelipäätteen kanssaTehopiiri: EverLink BTR ruuviliittimet 2 1...25 mm² - kaapelin jäykkyys: kiinteä |
| Kiristysmomentti: | Ohjauspiiri: 1,7 N.m - ruuvipuristinliittimissä - ruuvitaltalla, litteä Ø 6 mmOhjauspiiri: 1,7 N.m - ruuvipuristinliittimissä - ruuvitaltalla, Philips No 2Tehopiiri: 8 N.m - EverLink BTR ruuviliittimissä - kaapeli 25...35 mm² kuusiokoloruuvipää 4 mmTehopiiri: 5 N.m - EverLink BTR ruuviliittimissä - kaapeli 1...25 mm² kuusiokoloruuvipää 4 mmTehopiiri: 5 N.m - ruuvitaltalla, Pozidriv No 2Ohjauspiiri: 1,7 N.m - ruuvitaltalla, Pozidriv No 2 |
| Apukontaktin kokoonpano: | 1 NO + 1 NC |
| Apukoskettimien tyyppi: | tyyppi mekaanisesti kytketty 1 NO + 1 NC standardin IEC 60947-5-1 mukaisesti tyyppi peilikontakti 1 NC standardin IEC 60947-4-1 mukaisesti |
| Merkkipiirin taajuus: | 25...400 Hz |
| Minimikytkentäjännite: | 17 V merkinantopiirille |
| Minimikytkentävirta: | 5 mA merkinantopiirille |
| Eristysresistanssi: | > 10 MOhm merkinantopiirille |
| Ei-päällekkäinen aika: | 1,5 ms virran katkaisussa NC- ja NO-kontaktien välillä1,5 ms virran kytkemisessä NC- ja NO-kontaktien välillä |
| Asennustuki: | LevyKisko |
| Standardit: | EN/IEC 60947-4-1EN/IEC 60947-5-1UL 60947-4-1CSA C22.2 No 60947-4-1IEC 60335-1 |
|---|---|
| Tuotteen sertifikaatit: | CCCCSAEACULKCDNV-GLLROS (Lloyds register of shipping)UKCA |
| IP-suojausluokka: | IP20 etupaneeli standardin IEC 60529 mukaisesti |
| Ilmastollinen kestävyys: | standardin IACS E10 mukaisesti altistuminen kostealle lämmölle standardin IEC 60947-1 Liite Q luokka D altistuminen kostealle lämmölle |
| Sallittu ympäristön ilman lämpötila laitteen ympärillä: | -40...60 °C60...70 °C tehon alenemisella |
| Käyttökorkeus: | 0...3000 m |
| Palonkestävyys: | 850 °C standardin IEC 60695-2-1 mukaisesti |
| Palonestokyky: | V1 standardin UL 94 mukaisesti |
| Mekaaninen kestävyys: | Tärinä kontaktori auki (2 Gn, 5...300 Hz) Tärinä kontaktori suljettu (4 Gn, 5...300 Hz) Iskut kontaktori auki (10 Gn 11 ms ajan) Iskut kontaktori suljettu (15 Gn 11 ms ajan) |
| Korkeus: | 122 mm |
| Leveys: | 70 mm |
| Syvyys: | 120 mm |
| Nettopaino: | 1,290 kg |
| Kestävän kehityksen tarjous: | Green Premium -tuoteREACh-asetus |
| Pakkauksen 1 yksikkötyyppi: | PCEnheden i pakkenumero 1 |
| EAN-koodi: | 3606489493578 |
|---|
