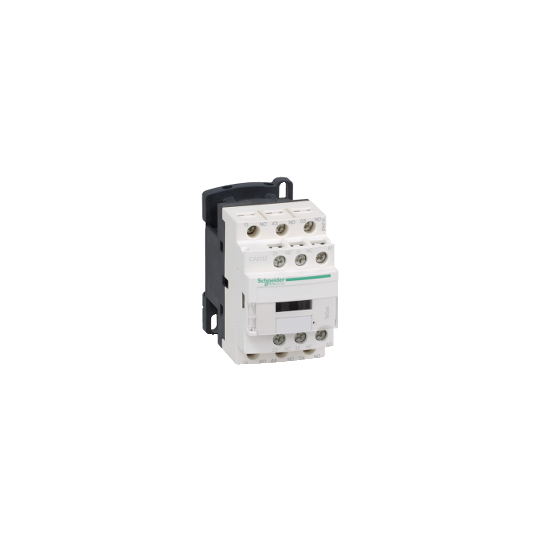

TeSys D -ohjausrele - 3 NO + 2 NC - <= 690 V - 110 V AC vakiokela - CAD32F7
SKU: CAD32F7
Normaalihinta €0,00
Ota meihin yhteyttä tämän tuotteen hinnan ja toimitusajan osalta. Tiimimme vastaa nopeasti.
Tarjoamme luotettavia maailmanlaajuisia toimituksia luotettujen logistiikkakumppaneiden kautta.
Useimmat tuotteet lähetetään 2–4 viikon kuluessa tilausvahvistuksesta riippuen varastotilanteesta ja toimittajien saatavuudesta.
Kun tilauksesi on lähetetty, saat seurantalingin toimituksen seuraamiseksi.
Kiireellisissä tapauksissa ota meihin yhteyttä ennen tilaamista – teemme parhaamme järjestääksemme nopeamman lähetyksen.
Panostamme pakkaamiseen ja varmistamme, että kaikki tuotteet toimitetaan turvallisesti ja ajallaan.
Toimitusaika: 2–3 viikkoa – Toimitetaan pian tilausvahvistuksen jälkeen
TeSys D -ohjausrele - 3 NO + 2 NC - <= 690 V - 110 V AC vakiokela - CAD32F7
KUVAUS
| Sarja: | TeSysTeSys Deca |
|---|---|
| Tuotevalikoima: | TeSys D -ohjausrele |
| Tuotteen nimi: | TeSys CAD |
| Tuotteen tai komponentin tyyppi: | Ohjausrele |
| Laitteen lyhyt nimi: | CAD |
| Kontaktorin käyttökohde: | Ohjauspiiri |
| Käyttöluokka: | AC-15AC-14DC-13 |
|---|---|
| Koskettimien kokoonpano: | 3 NO + 2 NC |
| [Ue] nimelliskäyttöjännite: | |
| Ohjauspiirin tyyppi: | AC 50/60 Hz |
| [Uc] ohjauspiirin jännite: | 110 V AC 50/60 Hz |
| [Uimp] nimellinen impulssijännitekesto: | 6 kV standardin IEC 60947 mukaisesti |
| [Ith] tavanomainen vapaailman lämpövirta: | 10 A (lämpötilassa 60 °C) |
| Irms nimellinen kytkentäkyky: | 140 A AC standardin IEC 60947-5-1 mukaisesti250 A DC standardin IEC 60947-5-1 mukaisesti |
| [Icw] nimellinen lyhytaikainen virrankesto: | 100 A - 1 s120 A - 500 ms140 A - 100 ms |
| Liittyvä sulakkeen luokitus: | 10 A gG standardin IEC 60947-5-1 mukaisesti |
| [Ui] nimelliseristysjännite: | 600 V UL-sertifioitu600 V CSA-sertifioitu690 V standardin IEC 60947-5-1 mukaisesti |
| Asennustuki: | KiskiLevy |
| Liitännät – liittimet: | Ruuviliittimet 1 kaapeli(a) 1...4 mm² taipuisa ilman johdonpäätäRuuviliittimet 2 kaapeli(a) 1...4 mm² taipuisa ilman johdonpäätäRuuviliittimet 1 kaapeli(a) 1...4 mm² taipuisa johdonpäälläRuuviliittimet 2 kaapeli(a) 1...2.5 mm² taipuisa johdonpäälläRuuviliittimet 1 kaapeli(a) 1...4 mm² jäykkä ilman johdonpäätäRuuviliittimet 2 kaapeli(a) 1...4 mm² jäykkä ilman johdonpäätä |
| Kiristysmomentti: | 1.2 N.m - ruuviliittimiin - Philips-ruuvimeisselillä nro 21.2 N.m - ruuviliittimiin - litteällä ruuvimeisselillä Ø 6 mm1.2 N.m - ruuviliittimiin - Pozidriv-ruuvimeisselillä nro 2 |
| Ohjauspiirin jänniterajat: | 0.3...0.6 Uc (-40...70 °C):irrotus AC 50/60 Hz0.8...1.1 Uc (-40...60 °C):käyttö AC 50 Hz0.85...1.1 Uc (-40...60 °C):käyttö AC 60 Hz1...1.1 Uc (60...70 °C):käyttö AC 50/60 Hz |
| Käyttöaika: | 12...22 ms kelan virran kytkentä ja NO-sulkeutuminen4...12 ms kelan virran katkaisu ja NO-avautuminen4...19 ms kelan virran kytkentä ja NC-avautuminen6...17 ms kelan virran katkaisu ja NC-sulkeutuminen |
| Mekaaninen kestävyys: | 30 Mcycles |
| Suurin toimintataajuus: | 180 sykliä/min |
| Käynnistysteho VA: | 70 VA 50 Hz (lämpötilassa 20 °C) |
| Pidätysteho VA: | 8 VA 50 Hz (lämpötilassa 20 °C) |
| Minimikytkentäjännite: | 17 V |
| Minimikytkentävirta: | 5 mA |
| Ylihyppyajan kesto: | 1.5 ms virran kytkemisen yhteydessä NC- ja NO-koskettimien välillä1.5 ms virran katkaisun yhteydessä NC- ja NO-koskettimien välillä |
| Eristysresistanssi: | > 10 MOhm |
| Mekaaninen kestävyys: | Iskut ohjausrele auki: 10 Gn 11 ms standardin IEC 60068-2-27 mukaisestiIskut ohjausrele kiinni: 15 Gn 11 ms standardin IEC 60068-2-27 mukaisestiTärinä ohjausrele auki: 2 Gn, 5...300 Hz standardin IEC 60068-2-6 mukaisestiTärinä ohjausrele kiinni: 4 Gn, 5...300 Hz standardin IEC 60068-2-6 mukaisesti |
| Korkeus: | 77 mm |
| Leveys: | 45 mm |
| Syvyys: | 84 mm |
| Tuotteen paino: | 0.58 kg |
| Yhteensopivuuskoodi: | CAD |
| Standardit: | BS 4794EN 60947-5IEC 60947-5-1NF C 63-140VDE 0660IEC 60335-1 |
|---|---|
| Tuotesertifikaatit: | ULCSAUKCA |
| IP-suojausluokka: | IP2x etupaneeli standardin VDE 0106 mukaisesti |
| Suojakäsittely: | TH standardin IEC 60068 mukaisesti |
| Käyttölämpötila: | -40...60 °C60...70 °C tehonlaskun kanssa |
| Varastoinnin lämpötila: | -60...80 °C |
| Käyttökorkeus: | 0...3000 m |
| Kestävän tarjonnan tila: | Green Premium -tuoteREACh-asetus |
| EAN-koodi: | 3389110534276 |
|---|
