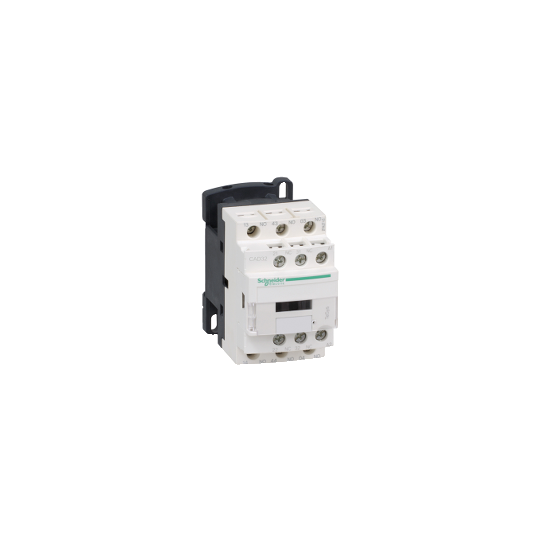

TeSys D -ohjausrele - 3 NO + 2 NC - <= 690 V - 115 V AC standardikäämi - CAD32FE7
SKU: CAD32FE7
Normaalihinta €0,00
Ota meihin yhteyttä tämän tuotteen hinnan ja toimitusajan osalta. Tiimimme vastaa nopeasti.
Tarjoamme luotettavia maailmanlaajuisia toimituksia luotettujen logistiikkakumppaneiden kautta.
Useimmat tuotteet lähetetään 2–4 viikon kuluessa tilausvahvistuksesta riippuen varastotilanteesta ja toimittajien saatavuudesta.
Kun tilauksesi on lähetetty, saat seurantalingin toimituksen seuraamiseksi.
Kiireellisissä tapauksissa ota meihin yhteyttä ennen tilaamista – teemme parhaamme järjestääksemme nopeamman lähetyksen.
Panostamme pakkaamiseen ja varmistamme, että kaikki tuotteet toimitetaan turvallisesti ja ajallaan.
Toimitusaika: 2–3 viikkoa – Toimitetaan pian tilausvahvistuksen jälkeen
TeSys D -ohjausrele - 3 NO + 2 NC - <= 690 V - 115 V AC standardikäämi - CAD32FE7
KUVAUS
| Sarja: | TeSysTeSys Deca |
|---|---|
| Tuotevalikoima: | TeSys D ohjausrele |
| Tuotteen nimi: | TeSys CAD |
| Tuotteen tai komponentin tyyppi: | Ohjausrele |
| Laitteen lyhyt nimi: | CAD |
| Kontaktorisovellus: | Ohjauspiiri |
| Käyttöluokka: | AC-14AC-15DC-13 |
|---|---|
| Kosketintyyppi: | 3 NO + 2 NC |
| [Ue] nimellistoimintajännite: | |
| Ohjauspiirin tyyppi: | AC taajuudella 50/60 Hz |
| [Uc] ohjauspiirin jännite: | 115 V AC 50/60 Hz |
| [Uimp] nimellisimpulssi kestojännite: | 6 kV standardin IEC 60947 mukaisesti |
| [Ith] tavanomainen vapaailman lämpövirta: | 10 A (60 °C:ssa) |
| Irms nimellinen kytkentäkapasiteetti: | 140 A AC standardin IEC 60947-5-1 mukaisesti250 A DC standardin IEC 60947-5-1 mukaisesti |
| [Icw] nimellinen lyhytaikainen kestovirta: | 100 A - 1 s120 A - 500 ms140 A - 100 ms |
| Liittyvä sulakeluokitus: | 10 A gG standardin IEC 60947-5-1 mukaisesti |
| [Ui] nimellinen eristysjännite: | 600 V UL-sertifioitu600 V CSA-sertifioitu690 V standardin IEC 60947-5-1 mukaisesti |
| Asennustuki: | KiskoLevy |
| Liitännät - liittimet: | Ruuviliitin 1 kaapeli(a) 1...4 mm²joustava ilman johdon päätäRuuviliitin 2 kaapeli(a) 1...4 mm²joustava ilman johdon päätäRuuviliitin 1 kaapeli(a) 1...4 mm²joustava johdon päälläRuuviliitin 2 kaapeli(a) 1...2.5 mm²joustava johdon päälläRuuviliitin 1 kaapeli(a) 1...4 mm²kiinteä ilman johdon päätäRuuviliitin 2 kaapeli(a) 1...4 mm²kiinteä ilman johdon päätä |
| Kiristysmomentti: | 1.2 N.m - ruuviliittimiin - ruuvitaltalla Philips No 21.2 N.m - ruuviliittimiin - ruuvitaltalla tasainen Ø 6 mm1.2 N.m - ruuviliittimiin - ruuvitaltalla pozidriv No 2 |
| Ohjauspiirin jänniterajat: | 0.3...0.6 Uc (-40...70 °C):irtoava AC 50/60 Hz0.8...1.1 Uc (-40...60 °C):käyttö AC 50 Hz0.85...1.1 Uc (-40...60 °C):käyttö AC 60 Hz1...1.1 Uc (60...70 °C):käyttö AC 50/60 Hz |
| Käyttöaika: | 12...22 ms kelan jännitteen kytkentä ja NO-sulkeutuminen4...12 ms kelan jännitteen irrotus ja NO-aukipysyminen4...19 ms kelan jännitteen kytkentä ja NC-aukipysyminen6...17 ms kelan jännitteen irrotus ja NC-sulkeutuminen |
| Mekaaninen kestävyys: | 30 Mcycles |
| Maksimi toimintanopeus: | 180 sykliä/min |
| Kytkentäteho VA:na: | 70 VA 50 Hz (20 °C:ssa) |
| Pitävän tehonkulutus VA:na: | 8 VA 50 Hz (20 °C:ssa) |
| Minimi kytkentäjännite: | 17 V |
| Minimi kytkentävirta: | 5 mA |
| Ei-päällekkäinen aika: | 1.5 ms jännitteen kytkeytyessä NC- ja NO-koskettimen välillä1.5 ms jännitteen irrotuksessa NC- ja NO-koskettimen välillä |
| Eristysvastus: | > 10 MOhm |
| Mekaaninen kestävyys: | Iskut, ohjausrele auki: 10 Gn 11 ms standardin IEC 60068-2-27 mukaisestiIskut, ohjausrele kiinni: 15 Gn 11 ms standardin IEC 60068-2-27 mukaisestiTärinä, ohjausrele auki: 2 Gn, 5...300 Hz standardin IEC 60068-2-6 mukaisestiTärinä, ohjausrele kiinni: 4 Gn, 5...300 Hz standardin IEC 60068-2-6 mukaisesti |
| Korkeus: | 77 mm |
| Leveys: | 45 mm |
| Syvyys: | 84 mm |
| Tuotteen paino: | 0.58 kg |
| Yhteensopivuuskoodi: | CAD |
| Standardit: | BS 4794EN 60947-5IEC 60947-5-1NF C 63-140VDE 0660IEC 60335-1 |
|---|---|
| Tuotesertifikaatit: | ULCSAUKCA |
| IP-suojausluokka: | IP2x etupinta VDE 0106 mukaisesti |
| Suojakäsittely: | TH standardin IEC 60068 mukaisesti |
| Ympäröivän ilman lämpötila käytössä: | -40...60 °C60...70 °C tehonlaskulla |
| Ympäröivän ilman lämpötila varastoinnissa: | -60...80 °C |
| Käyttökorkeus: | 0...3000 m |
| Kestävän kehityksen tarjousstatus: | Green Premium -tuoteREACh-asetus |
| EAN-koodi: | 3389110401141 |
|---|
