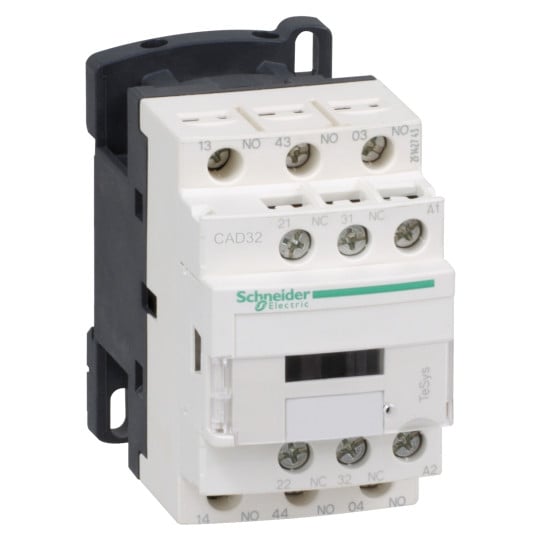

TeSys D -ohjausrele - 3 NO + 2 NC - <= 690 V - 220 V DC standardikela - CAD32MD
SKU: CAD32MD
Normaalihinta €0,00
Ota meihin yhteyttä tämän tuotteen hinnan ja toimitusajan osalta. Tiimimme vastaa nopeasti.
Tarjoamme luotettavia maailmanlaajuisia toimituksia luotettujen logistiikkakumppaneiden kautta.
Useimmat tuotteet lähetetään 2–4 viikon kuluessa tilausvahvistuksesta riippuen varastotilanteesta ja toimittajien saatavuudesta.
Kun tilauksesi on lähetetty, saat seurantalingin toimituksen seuraamiseksi.
Kiireellisissä tapauksissa ota meihin yhteyttä ennen tilaamista – teemme parhaamme järjestääksemme nopeamman lähetyksen.
Panostamme pakkaamiseen ja varmistamme, että kaikki tuotteet toimitetaan turvallisesti ja ajallaan.
Toimitusaika: 2–3 viikkoa – Toimitetaan pian tilausvahvistuksen jälkeen
TeSys D -ohjausrele - 3 NO + 2 NC - <= 690 V - 220 V DC standardikela - CAD32MD
KUVAUS
| Sarja: | TeSysTeSys Deca |
|---|---|
| Tuotevalikoima: | TeSys D ohjausrele |
| Tuotteen nimi: | TeSys CAD |
| Tuotteen tai komponentin tyyppi: | Ohjausrele |
| Laitteen lyhyt nimi: | CAD |
| Kontaktorin sovellus: | Ohjauspiiri |
| Käyttöluokka: | AC-14AC-15DC-13 |
|---|---|
| Navan kosketinkokoonpano: | 3 NO + 2 NC |
| [Ue] nimelliskäyttöjännite: | |
| Ohjauspiirin tyyppi: | DC standardi |
| [Uc] ohjauspiirin jännite: | 220 V DC |
| [Uimp] nimellisimpulssikestojännite: | 6 kV standardin IEC 60947 mukaisesti |
| [Ith] tavanomainen vapaan ilman lämpövirta: | 10 A (60 °C:ssa) |
| Irms nimellinen kytkentäkapasiteetti: | 140 A AC standardin IEC 60947-5-1 mukaisesti250 A DC standardin IEC 60947-5-1 mukaisesti |
| [Icw] nimellinen lyhytaikainen kestovirta: | 100 A - 1 s120 A - 500 ms140 A - 100 ms |
| Liittyvä sulakkeen luokitus: | 10 A gG standardin IEC 60947-5-1 mukaisesti |
| [Ui] nimellinen eristysjännite: | 600 V UL-sertifioitu600 V CSA-sertifioitu690 V standardin IEC 60947-5-1 mukaisesti |
| Asennustuki: | KiskoLevy |
| Liitännät - liittimet: | Ruuviliittimet 1 kaapeli(a) 1...4 mm² taipuisa ilman kaapelipäätäRuuviliittimet 2 kaapeli(a) 1...4 mm² taipuisa ilman kaapelipäätäRuuviliittimet 1 kaapeli(a) 1...4 mm² taipuisa kaapelipäälläRuuviliittimet 2 kaapeli(a) 1...2.5 mm² taipuisa kaapelipäälläRuuviliittimet 1 kaapeli(a) 1...4 mm² kiinteä ilman kaapelipäätäRuuviliittimet 2 kaapeli(a) 1...4 mm² kiinteä ilman kaapelipäätä |
| Kiristysmomentti: | 1.2 N.m - ruuviliittimiin - ruuvitaltalla Philips nro 21.2 N.m - ruuviliittimiin - ruuvitaltalla litteä Ø 6 mm1.2 N.m - ruuviliittimiin - ruuvitaltalla Pozidriv nro 2 |
| Ohjauspiirin jänniterajat: | 0.1...0.25 Uc (-40...70 °C):irtikytkentä DC0.7...1.25 Uc (-40...60 °C):käyttö DC1...1.25 Uc (60...70 °C):käyttö DC |
| Käyttöaika: | 53...72 ms kelan virtaantuminen ja NO-sulkeutuminen16...24 ms kelan virran katkeaminen ja NO-avautuminen47...63 ms kelan virtaantuminen ja NC-avautuminen15...25 ms kelan virran katkeaminen ja NC-sulkeutuminen |
| Mekaaninen kestävyys: | 30 Mcycles |
| Suurin käyttöaste: | 180 sykliä/min |
| Aikavakio: | 28 ms |
| Käynnistysteho W: | 5.4 W (20 °C:ssa) |
| Ylläpitotehonkulutus W: | 5.4 W 20 °C:ssa |
| Minimikytkentäjännite: | 17 V |
| Minimikytkentävirta: | 5 mA |
| Ei-päällekkäinen aika: | 1.5 ms virtaan kytkettäessä NC- ja NO-koskettimen välillä1.5 ms virrasta poiskytkettäessä NC- ja NO-koskettimen välillä |
| Eristysvastus: | > 10 MOhm |
| Mekaaninen kestävyys: | Iskut, ohjausrele auki: 10 Gn 11 ms standardin IEC 60068-2-27 mukaisestiIskut, ohjausrele kiinni: 15 Gn 11 ms standardin IEC 60068-2-27 mukaisestiTärinä, ohjausrele auki: 2 Gn, 5...300 Hz standardin IEC 60068-2-6 mukaisestiTärinä, ohjausrele kiinni: 4 Gn, 5...300 Hz standardin IEC 60068-2-6 mukaisesti |
| Korkeus: | 77 mm |
| Leveys: | 45 mm |
| Syvyys: | 93 mm |
| Tuotteen paino: | 0.58 kg |
| Yhteensopivuuskoodi: | CAD |
| Standardit: | BS 4794EN 60947-5IEC 60947-5-1NF C 63-140VDE 0660IEC 60335-1 |
|---|---|
| Tuotesertifikaatit: | ULCSAUKCA |
| IP-suojausluokka: | IP2x etupinta standardin VDE 0106 mukaisesti |
| Suojauskäsittely: | TH standardin IEC 60068 mukaisesti |
| Käyttölämpötila ympäröivässä ilmassa: | -40...60 °C60...70 °C tehon alenemisella |
| Varastointilämpötila ympäröivässä ilmassa: | -60...80 °C |
| Käyttökorkeus: | 0...3000 m |
| Kestävän tarjonnan tila: | Green Premium -tuoteREACh-asetus |
| EAN-koodi: | 3389110405118 |
|---|
