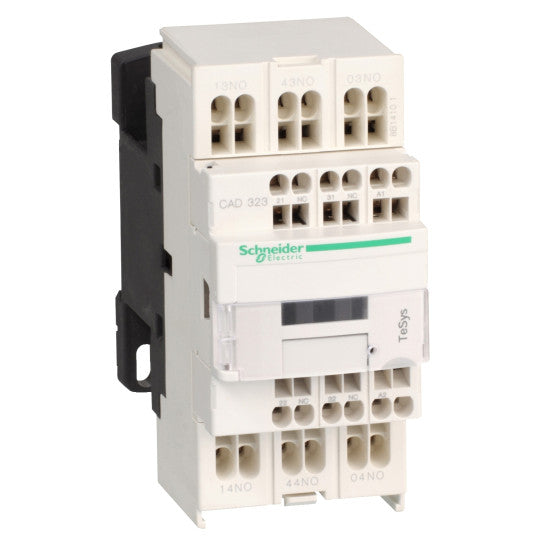

TeSys D -ohjausrele - 3 NO + 2 NC - <= 690 V - 24 V DC vakio-ohjausjännite - CAD323BD
SKU: CAD323BD
Normaalihinta €0,00
Ota meihin yhteyttä tämän tuotteen hinnan ja toimitusajan osalta. Tiimimme vastaa nopeasti.
Tarjoamme luotettavia maailmanlaajuisia toimituksia luotettujen logistiikkakumppaneiden kautta.
Useimmat tuotteet lähetetään 2–4 viikon kuluessa tilausvahvistuksesta riippuen varastotilanteesta ja toimittajien saatavuudesta.
Kun tilauksesi on lähetetty, saat seurantalingin toimituksen seuraamiseksi.
Kiireellisissä tapauksissa ota meihin yhteyttä ennen tilaamista – teemme parhaamme järjestääksemme nopeamman lähetyksen.
Panostamme pakkaamiseen ja varmistamme, että kaikki tuotteet toimitetaan turvallisesti ja ajallaan.
Toimitusaika: 2–3 viikkoa – Toimitetaan pian tilausvahvistuksen jälkeen
TeSys D -ohjausrele - 3 NO + 2 NC - <= 690 V - 24 V DC vakio-ohjausjännite - CAD323BD
KUVAUS
| Sarja: | TeSysTeSys Deca |
|---|---|
| Tuotelinja: | TeSys D ohjausrele |
| Tuotteen nimi: | TeSys CAD |
| Tuotteen tai komponentin tyyppi: | Ohjausrele |
| Laitteen lyhyt nimi: | CAD |
| Kontaktorisovellus: | Ohjauspiiri |
| Käyttöluokka: | AC-14AC-15DC-13 |
|---|---|
| Napojen kosketinkokoonpano: | 3 NO + 2 NC |
| [Ue] nimelliskäyttöjännite: | |
| Ohjauspiirin tyyppi: | DC-standardi |
| [Uc] ohjauspiirin jännite: | 24 V DC |
| [Uimp] nimellinen impulssinkesto jännite: | 6 kV, standardin IEC 60947 mukainen |
| [Ith] tavanomainen vapaan ilman lämpövirta: | 10 A (60 °C:ssa) |
| Irms nimellinen kytkentäkyky: | 140 A AC standardin IEC 60947-5-1 mukainen250 A DC standardin IEC 60947-5-1 mukainen |
| [Icw] nimellinen lyhytaikainen kestovirta: | 100 A - 1 s120 A - 500 ms140 A - 100 ms |
| Liittyvän sulakkeen luokitus: | 10 A gG standardin IEC 60947-5-1 mukainen |
| [Ui] nimellinen eristysjännite: | 600 V UL-sertifioitu600 V CSA-sertifioitu690 V standardin IEC 60947-5-1 mukainen |
| Asennustuki: | LevyKisko |
| Liitännät - liittimet: | Jousiliittimet 1 kaapeli(a) 1...2.5 mm²joustava ilman kaapelipäätäJousiliittimet 2 kaapeli(a) 1...2.5 mm²joustava ilman kaapelipäätäJousiliittimet 1 kaapeli(a) 1...2.5 mm²massiivinen ilman kaapelipäätäJousiliittimet 2 kaapeli(a) 1...2.5 mm²massiivinen ilman kaapelipäätä |
| Ohjauspiirin jänniterajat: | 0.1...0.25 Uc (-40...70 °C):katkaisu DC0.7...1.25 Uc (-40...60 °C):käyttö DC1...1.25 Uc (60...70 °C):käyttö DC |
| Käyttöaika: | 53...72 ms kelan virran kytkentä ja NO-sulkeutuminen16...24 ms kelan virran katkaisu ja NO-avautuminen47...63 ms kelan virran kytkentä ja NC-avautuminen15...25 ms kelan virran katkaisu ja NC-sulkeutuminen |
| Mekaaninen kestävyys: | 30 Msykliä |
| Suurin käyttöaste: | 180 sykliä/min |
| Aikavakio: | 28 ms |
| Käynnistysteho W: | 5.4 W (20 °C:ssa) |
| Pitoajan virrankulutus W: | 5.4 W 20 °C:ssa |
| Minimi kytkentäjännite: | 17 V |
| Minimi kytkentävirta: | 5 mA |
| Päällekkäisyyden estoaika: | 1.5 ms virran kytkemisen yhteydessä NC- ja NO-kontaktin välillä1.5 ms virran katkaisun yhteydessä NC- ja NO-kontaktin välillä |
| Eristysresistanssi: | > 10 MOhm |
| Mekaaninen kestävyys: | Iskut ohjausrele auki: 10 Gn 11 ms standardin IEC 60068-2-27 mukaisestiIskut ohjausrele kiinni: 15 Gn 11 ms standardin IEC 60068-2-27 mukaisestiTärinä ohjausrele auki: 2 Gn, 5...300 Hz standardin IEC 60068-2-6 mukaisestiTärinä ohjausrele kiinni: 4 Gn, 5...300 Hz standardin IEC 60068-2-6 mukaisesti |
| Korkeus: | 99 mm |
| Leveys: | 45 mm |
| Syvyys: | 93 mm |
| Tuotteen paino: | 0.58 kg |
| Yhteensopivuuskoodi: | CAD |
| Standardit: | BS 4794EN 60947-5IEC 60947-5-1NF C 63-140VDE 0660IEC 60335-1 |
|---|---|
| Tuotesertifikaatit: | CSAULUKCA |
| IP-suojausluokka: | IP2x etupuoli standardin VDE 0106 mukainen |
| Suojakäsittely: | TH standardin IEC 60068 mukainen |
| Ympäristön ilman lämpötila käytön aikana: | -40...60 °C60...70 °C tehonlaskun kanssa |
| Ympäristön ilman lämpötila varastoinnin aikana: | -60...80 °C |
| Käyttökorkeus: | 0...3000 m |
| Kestävän kehityksen tarjousstatus: | Green Premium -tuoteREACh-asetus |
| EAN-koodi: | 3389110820096 |
|---|
