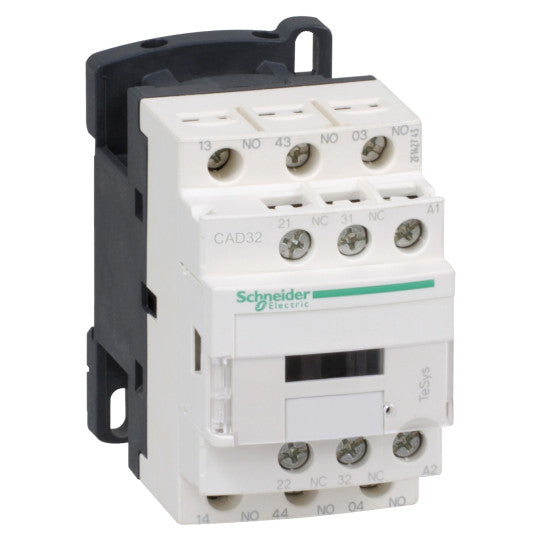

TeSys D ohjausrele - 3 NO + 2 NC - <= 690 V - 440 V AC vakiokela - CAD326R7
SKU: CAD326R7
Normaalihinta €0,00
Ota meihin yhteyttä tämän tuotteen hinnan ja toimitusajan osalta. Tiimimme vastaa nopeasti.
Tarjoamme luotettavia maailmanlaajuisia toimituksia luotettujen logistiikkakumppaneiden kautta.
Useimmat tuotteet lähetetään 2–4 viikon kuluessa tilausvahvistuksesta riippuen varastotilanteesta ja toimittajien saatavuudesta.
Kun tilauksesi on lähetetty, saat seurantalingin toimituksen seuraamiseksi.
Kiireellisissä tapauksissa ota meihin yhteyttä ennen tilaamista – teemme parhaamme järjestääksemme nopeamman lähetyksen.
Panostamme pakkaamiseen ja varmistamme, että kaikki tuotteet toimitetaan turvallisesti ja ajallaan.
Toimitusaika: 2–3 viikkoa – Toimitetaan pian tilausvahvistuksen jälkeen
TeSys D ohjausrele - 3 NO + 2 NC - <= 690 V - 440 V AC vakiokela - CAD326R7
KUVAUS
| Sarja: | TeSysTeSys Deca |
|---|---|
| Tuotelinja: | TeSys D -ohjausrele |
| Tuotteen nimi: | TeSys CAD |
| Tuotteen tai komponentin tyyppi: | Ohjausrele |
| Laitteen lyhyt nimi: | CAD |
| Kontaktorin sovellus: | Ohjauspiiri |
| Käyttöluokka: | AC-14AC-15DC-13 |
|---|---|
| Napojen kosketinkokoonpano: | 3 NO + 2 NC |
| [Ue] nimelliskäyttöjännite: | |
| Ohjauspiirin tyyppi: | AC 50/60 Hz |
| [Uc] ohjauspiirin jännite: | 440 V AC 50/60 Hz |
| [Uimp] nimellisimpulssin kestojännite: | 6 kV standardin IEC 60947 mukaisesti |
| [Ith] tavanomainen vapaailman lämpövirta: | 10 A (60 °C:ssa) |
| Irms nimellinen kytkentäkapasiteetti: | 140 A AC standardin IEC 60947-5-1 mukaisesti250 A DC standardin IEC 60947-5-1 mukaisesti |
| [Icw] nimellinen lyhytaikainen kestovirta: | 100 A - 1 s120 A - 500 ms140 A - 100 ms |
| Liittyvä sulakkeen luokitus: | 10 A gG standardin IEC 60947-5-1 mukaisesti |
| [Ui] nimellinen eristysjännite: | 600 V UL-sertifioitu600 V CSA-sertifioitu690 V standardin IEC 60947-5-1 mukaisesti |
| Asennustuki: | LevyKisko |
| Liitännät - liittimet: | Kenkä-rengasliittimet (ulkohalkaisija: 8 mm) |
| Ohjauspiirin jänniterajat: | 0,3...0,6 Uc (-40...70 °C):irrottuva AC 50/60 Hz0,8...1,1 Uc (-40...60 °C):käyttö AC 50 Hz0,85...1,1 Uc (-40...60 °C):käyttö AC 60 Hz1...1,1 Uc (60...70 °C):käyttö AC 50/60 Hz |
| Käyttöaika: | 12...22 ms kelan virtaan kytkentä ja NO-sulkeminen4...12 ms kelan virran katkaisu ja NO-avaaminen4...19 ms kelan virtaan kytkentä ja NC-avaaminen6...17 ms kelan virran katkaisu ja NC-sulkeminen |
| Mekaaninen kestävyys: | 30 Mcycles |
| Maksimikäyttötaajuus: | 180 sykliä/min |
| Käynnistysteho VA: | 70 VA 50 Hz (20 °C:ssa) |
| Pitävä virrankulutus VA: | 8 VA 50 Hz (20 °C:ssa) |
| Minimikytkentäjännite: | 17 V |
| Minimikytkentävirta: | 5 mA |
| Ei-päällekkäisyysaika: | 1,5 ms virran kytkeytyessä NC- ja NO-koskettimen välillä1,5 ms virran katketessa NC- ja NO-koskettimen välillä |
| Eristysvastus: | > 10 MOhm |
| Mekaaninen kestävyys: | Iskut, ohjausrele auki: 10 Gn 11 ms standardin IEC 60068-2-27 mukaisestiIskut, ohjausrele kiinni: 15 Gn 11 ms standardin IEC 60068-2-27 mukaisestiTärinä, ohjausrele auki: 2 Gn, 5...300 Hz standardin IEC 60068-2-6 mukaisestiTärinä, ohjausrele kiinni: 4 Gn, 5...300 Hz standardin IEC 60068-2-6 mukaisesti |
| Korkeus: | 77 mm |
| Leveys: | 45 mm |
| Syvyys: | 84 mm |
| Tuotteen paino: | 0,58 kg |
| Yhteensopivuuskoodi: | CAD |
| Standardit: | BS 4794EN 60947-5IEC 60947-5-1NF C 63-140VDE 0660IEC 60335-1 |
|---|---|
| Tuotesertifikaatit: | CSAULUKCA |
| IP-suojausluokka: | IP2x etupinta standardin VDE 0106 mukaisesti |
| Suojakäsittely: | TH standardin IEC 60068 mukaisesti |
| Ympäröivän ilman käyttölämpötila: | -40...60 °C60...70 °C alennuksella |
| Ympäröivän ilman varastointilämpötila: | -60...80 °C |
| Käyttökorkeus: | 0...3000 m |
| Kestävän tarjonnan tila: | Green Premium -tuoteREACh-asetus |
| EAN-koodi: | 3389118003781 |
|---|
