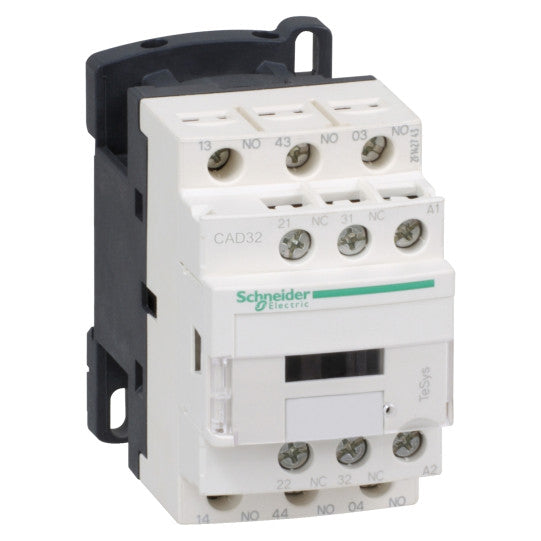

TeSys D -ohjausrele - 3 NO + 2 NC - <= 690 V - 440 V DC vakiokela - CAD32RD
SKU: CAD32RD
Normaalihinta €0,00
Ota meihin yhteyttä tämän tuotteen hinnan ja toimitusajan osalta. Tiimimme vastaa nopeasti.
Tarjoamme luotettavia maailmanlaajuisia toimituksia luotettujen logistiikkakumppaneiden kautta.
Useimmat tuotteet lähetetään 2–4 viikon kuluessa tilausvahvistuksesta riippuen varastotilanteesta ja toimittajien saatavuudesta.
Kun tilauksesi on lähetetty, saat seurantalingin toimituksen seuraamiseksi.
Kiireellisissä tapauksissa ota meihin yhteyttä ennen tilaamista – teemme parhaamme järjestääksemme nopeamman lähetyksen.
Panostamme pakkaamiseen ja varmistamme, että kaikki tuotteet toimitetaan turvallisesti ja ajallaan.
Toimitusaika: 2–3 viikkoa – Toimitetaan pian tilausvahvistuksen jälkeen
TeSys D -ohjausrele - 3 NO + 2 NC - <= 690 V - 440 V DC vakiokela - CAD32RD
KUVAUS
| Sarja: | TeSys |
|---|---|
| Tuotevalikoima: | TeSys D -ohjausrele |
| Tuotteen nimi: | TeSys CAD |
| Tuote tai komponenttityyppi: | Ohjausrele |
| Laitteen lyhyt nimi: | CAD |
| Kontaktorisovellus: | Ohjauspiiri |
| Käyttöluokka: | DC-13AC-14AC-15 |
|---|---|
| Kosketintankojen kokoonpano: | 3 NO + 2 NC |
| [Ue] nimelliskäyttöjännite: | |
| Ohjauspiirin tyyppi: | DC standardi |
| [Uc] ohjauspiirin jännite: | 440 V DC |
| [Uimp] nimellisimpulssi kestojännite: | 6 kV standardin IEC 60947 mukaisesti |
| [Ith] tavanomainen vapaan ilman lämpövirta: | 10 A (60 °C:ssa) |
| Irms nimellinen kytkentäkyky: | 140 A AC standardin IEC 60947-5-1250 A DC standardin IEC 60947-5-1 mukaisesti |
| [Icw] nimellinen oikosulkukestovirta: | 100 A - 1 s120 A - 500 ms140 A - 100 ms |
| Liittyvä sulakekoko: | 10 A gG standardin IEC 60947-5-1 mukaisesti |
| [Ui] nimelliseristysjännite: | 600 V UL-sertifioitu600 V CSA-sertifioitu690 V standardin IEC 60947-5-1 mukaisesti |
| Asennustuki: | LevyKisko |
| Liitännät - liittimet: | Ruuviliittimet 1 kaapeli(a) 1...4 mm²joustava ilman kaapelipäätäRuuviliittimet 2 kaapeli(a) 1...4 mm²joustava ilman kaapelipäätäRuuviliittimet 1 kaapeli(a) 1...4 mm²joustava kaapelipäälläRuuviliittimet 2 kaapeli(a) 1...2.5 mm²joustava kaapelipäälläRuuviliittimet 1 kaapeli(a) 1...4 mm²kiinteä ilman kaapelipäätäRuuviliittimet 2 kaapeli(a) 1...4 mm²kiinteä ilman kaapelipäätä |
| Kiristysmomentti: | 1.2 N.m - ruuviliittimissä - ruuvimeisselillä Philips No 21.2 N.m - ruuviliittimissä - litteällä ruuvimeisselillä Ø 6 mm |
| Ohjauspiirin jänniterajat: | 0.1...0.25 Uc (-40...70 °C):poiskytkentä DC0.7...1.25 Uc (-40...60 °C):käyttö DC1...1.25 Uc (60...70 °C):käyttö DC |
| Käyttöaika: | 53...72 ms kelan virran kytkeminen ja NO-sulkeutuminen16...24 ms kelan virran katkaiseminen ja NO-avautuminen47...63 ms kelan virran kytkeminen ja NC-avautuminen15...25 ms kelan virran katkaiseminen ja NC-sulkeutuminen |
| Mekaaninen kestävyys: | 30 Msykliä |
| Maksimikäyttötaajuus: | 180 sykliä/min |
| Aikavakio: | 28 ms |
| Käynnistysteho W: | 5.4 W (20 °C:ssa) |
| Pidätysteho W: | 5.4 W 20 °C:ssa |
| Minimikytkentäjännite: | 17 V |
| Minimikytkentävirta: | 5 mA |
| Ei-päällekkäisyysaika: | 1.5 ms virran kytkemisen jälkeen NC- ja NO-koskettimen välillä1.5 ms virran katkaisemisen jälkeen NC- ja NO-koskettimen välillä |
| Eristysvastus: | > 10 MOhm |
| Mekaaninen kestävyys: | Iskut ohjausrele avoinna: 10 Gn 11 ms standardin IEC 60068-2-27 mukaisestiIskut ohjausrele kiinni: 15 Gn 11 ms standardin IEC 60068-2-27 mukaisestiTärinä ohjausrele avoinna: 2 Gn, 5...300 Hz standardin IEC 60068-2-6 mukaisestiTärinä ohjausrele kiinni: 4 Gn, 5...300 Hz standardin IEC 60068-2-6 mukaisesti |
| Korkeus: | 77 mm |
| Leveys: | 45 mm |
| Syvyys: | 93 mm |
| Tuotteen paino: | 0.58 kg |
| Yhteensopivuuskoodi: | CAD |
| Standardit: | BS 4794EN 60947-5IEC 60947-5-1NF C 63-140VDE 0660 |
|---|---|
| Tuotesertifikaatit: | ULCSA |
| IP-suojausluokka: | IP2x etuosa standardin VDE 0106 mukaisesti |
| Suojakäsittely: | TH standardin IEC 60068 mukaisesti |
| Ympäristön lämpötila käytön aikana: | -40...60 °C60...70 °C tehon alenemisella |
| Ympäristön lämpötila varastoinnin aikana: | -60...80 °C |
| Käyttökorkeus: | 0...3000 m |
| Kestävän kehityksen tarjousstatus: | Green Premium -tuoteEU RoHS -direktiivi |
| EAN-koodi: | 3389110405224 |
|---|---|
| Substitution_texte: | Vanhentunut tuote |
