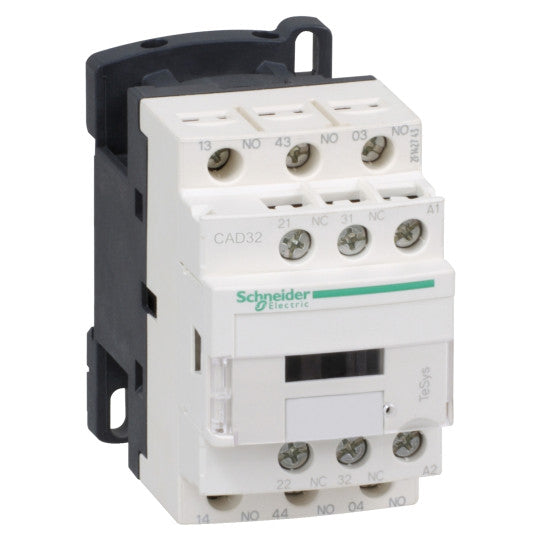

TeSys D ohjausrele - 3 K + 2 A - <= 690 V - 48 V AC standardikäämi - CAD32E7
SKU: CAD32E7
Normaalihinta €0,00
Ota meihin yhteyttä tämän tuotteen hinnan ja toimitusajan osalta. Tiimimme vastaa nopeasti.
Tarjoamme luotettavia maailmanlaajuisia toimituksia luotettujen logistiikkakumppaneiden kautta.
Useimmat tuotteet lähetetään 2–4 viikon kuluessa tilausvahvistuksesta riippuen varastotilanteesta ja toimittajien saatavuudesta.
Kun tilauksesi on lähetetty, saat seurantalingin toimituksen seuraamiseksi.
Kiireellisissä tapauksissa ota meihin yhteyttä ennen tilaamista – teemme parhaamme järjestääksemme nopeamman lähetyksen.
Panostamme pakkaamiseen ja varmistamme, että kaikki tuotteet toimitetaan turvallisesti ja ajallaan.
Toimitusaika: 2–3 viikkoa – Toimitetaan pian tilausvahvistuksen jälkeen
TeSys D ohjausrele - 3 K + 2 A - <= 690 V - 48 V AC standardikäämi - CAD32E7
KUVAUS
| Sarja: | TeSysTeSys Deca |
|---|---|
| Tuotevalikoima: | TeSys D -ohjausrele |
| Tuotteen nimi: | TeSys CAD |
| Tuote tai komponenttityyppi: | Ohjausrele |
| Laitteen lyhyt nimi: | CAD |
| Kontaktorin sovellus: | Ohjauspiiri |
| Käyttöluokka: | DC-13AC-15AC-14 |
|---|---|
| Kosketinnavan kokoonpano: | 3 NO + 2 NC |
| [Ue] nimelliskäyttöjännite: | |
| Ohjauspiirin tyyppi: | AC 50/60 Hz |
| [Uc] ohjauspiirin jännite: | 48 V AC 50/60 Hz |
| [Uimp] nimellisimpulssin kestojännite: | 6 kV standardin IEC 60947 mukaisesti |
| [Ith] tavanomainen vapaailman lämpövirta: | 10 A (60 °C:ssa) |
| Irms nimellinen kytkentäkyky: | 140 A AC standardin IEC 60947-5-1 mukaisesti250 A DC standardin IEC 60947-5-1 mukaisesti |
| [Icw] nimellinen lyhytaikainen kestovirta: | 100 A - 1 s120 A - 500 ms140 A - 100 ms |
| Liitetyt sulakearvot: | 10 A gG standardin IEC 60947-5-1 mukaisesti |
| [Ui] nimelliseristysjännite: | 600 V UL-sertifioitu600 V CSA-sertifioitu690 V standardin IEC 60947-5-1 mukaisesti |
| Asennustuki: | KiskoLevy |
| Liitännät - liittimet: | Ruuviliittimet 1 kaapeli(a) 1...4 mm² joustava ilman kaapelin päätäRuuviliittimet 2 kaapeli(a) 1...4 mm² joustava ilman kaapelin päätäRuuviliittimet 1 kaapeli(a) 1...4 mm² joustava kaapelin päälläRuuviliittimet 2 kaapeli(a) 1...2,5 mm² joustava kaapelin päälläRuuviliittimet 1 kaapeli(a) 1...4 mm² jäykkä ilman kaapelin päätäRuuviliittimet 2 kaapeli(a) 1...4 mm² jäykkä ilman kaapelin päätä |
| Kiristysmomentti: | 1,2 N.m - ruuviliittimissä - Philips-ruuvitaltalla nro 21,2 N.m - ruuviliittimissä - litteällä ruuvitaltalla Ø 6 mm1,2 N.m - ruuviliittimissä - Pozidriv-ruuvitaltalla nro 2 |
| Ohjauspiirin jänniterajat: | 0,3...0,6 Uc (-40...70 °C): pudotus AC 50/60 Hz0,8...1,1 Uc (-40...60 °C): toiminnallinen AC 50 Hz0,85...1,1 Uc (-40...60 °C): toiminnallinen AC 60 Hz1...1,1 Uc (60...70 °C): toiminnallinen AC 50/60 Hz |
| Käyttöaika: | 12...22 ms kelan viritys ja NO-sulkeutuminen4...12 ms kelan virran katkaisu ja NO-avautuminen4...19 ms kelan viritys ja NC-avautuminen6...17 ms kelan virran katkaisu ja NC-sulkeutuminen |
| Mekaaninen kestävyys: | 30 M sykliä |
| Suurin käyttöaste: | 180 sykliä/min |
| Käynnistysteho VA: | 70 VA 50 Hz (20 °C:ssa) |
| Pitävä virrankulutus VA: | 8 VA 50 Hz (20 °C:ssa) |
| Pienin kytkentäjännite: | 17 V |
| Pienin kytkentävirta: | 5 mA |
| Ei-päällekkäisyysaika: | 1,5 ms virityksessä NC- ja NO-koskettimien välillä1,5 ms virran katkaisussa NC- ja NO-koskettimien välillä |
| Eristysvastus: | > 10 MOhm |
| Mekaaninen kestävyys: | Iskut ohjausrele auki: 10 Gn 11 ms standardin IEC 60068-2-27 mukaisestiIskut ohjausrele kiinni: 15 Gn 11 ms standardin IEC 60068-2-27 mukaisestiTärinä ohjausrele auki: 2 Gn, 5...300 Hz standardin IEC 60068-2-6 mukaisestiTärinä ohjausrele kiinni: 4 Gn, 5...300 Hz standardin IEC 60068-2-6 mukaisesti |
| Korkeus: | 77 mm |
| Leveys: | 45 mm |
| Syvyys: | 84 mm |
| Tuotteen paino: | 0,58 kg |
| Yhteensopivuuskoodi: | CAD |
| Standardit: | BS 4794EN 60947-5IEC 60947-5-1NF C 63-140VDE 0660IEC 60335-1 |
|---|---|
| Tuotesertifikaatit: | ULCSAUKCA |
| IP-suojausluokka: | IP2x etupuoli standardin VDE 0106 mukaisesti |
| Suojaava käsittely: | TH standardin IEC 60068 mukaisesti |
| Ympäristön ilman lämpötila käytössä: | -40...60 °C60...70 °C alennuksella |
| Ympäristön ilman lämpötila varastoinnissa: | -60...80 °C |
| Käyttökorkeus: | 0...3000 m |
| Kestävän tarjonnan tila: | Green Premium -tuoteREACh-asetus |
| EAN-koodi: | 3389110400281 |
|---|
