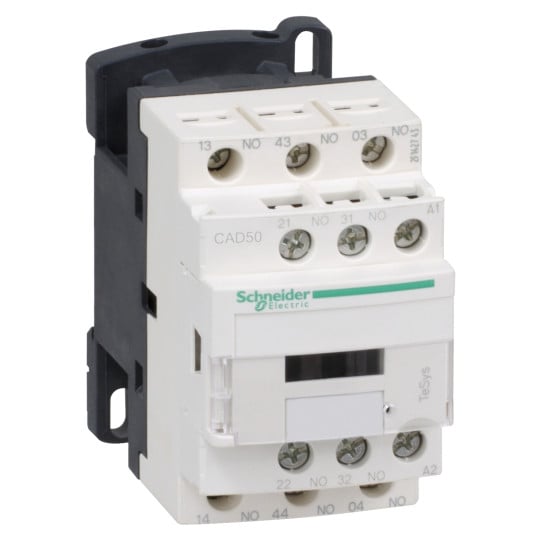

TeSys D -ohjausrele - 5 sulkeutuvaa kosketinta - <= 690 V - 110 V DC -standardikäämi - CAD50FD
SKU: CAD50FD
Normaalihinta €0,00
Ota meihin yhteyttä tämän tuotteen hinnan ja toimitusajan osalta. Tiimimme vastaa nopeasti.
Tarjoamme luotettavia maailmanlaajuisia toimituksia luotettujen logistiikkakumppaneiden kautta.
Useimmat tuotteet lähetetään 2–4 viikon kuluessa tilausvahvistuksesta riippuen varastotilanteesta ja toimittajien saatavuudesta.
Kun tilauksesi on lähetetty, saat seurantalingin toimituksen seuraamiseksi.
Kiireellisissä tapauksissa ota meihin yhteyttä ennen tilaamista – teemme parhaamme järjestääksemme nopeamman lähetyksen.
Panostamme pakkaamiseen ja varmistamme, että kaikki tuotteet toimitetaan turvallisesti ja ajallaan.
Toimitusaika: 2–3 viikkoa – Toimitetaan pian tilausvahvistuksen jälkeen
TeSys D -ohjausrele - 5 sulkeutuvaa kosketinta - <= 690 V - 110 V DC -standardikäämi - CAD50FD
KUVAUS
| Sarja: | TeSysTeSys Deca |
|---|---|
| Tuotesarja: | TeSys D ohjausrele |
| Tuotteen nimi: | TeSys CAD |
| Tuote tai komponenttityyppi: | Ohjausrele |
| Laitteen lyhyt nimi: | CAD |
| Kontaktorin sovellus: | Ohjauspiiri |
| Käyttöluokka: | AC-15AC-14DC-13 |
|---|---|
| Koskettimien kokoonpano: | 5 NO |
| [Ue] nimelliskäyttöjännite: | |
| Ohjauspiirin tyyppi: | DC-standardi |
| [Uc] ohjauspiirin jännite: | 110 V DC |
| [Uimp] nimellisimpulssin kestojännite: | 6 kV standardin IEC 60947 mukaisesti |
| [Ith] tavanomainen vapaan ilman lämpövirta: | 10 A (60 °C:ssa) |
| Irms nimellinen kytkentäkyky: | 140 A AC standardin IEC 60947-5-1 mukaisesti250 A DC standardin IEC 60947-5-1 mukaisesti |
| [Icw] nimellinen lyhytaikainen kestovirta: | 100 A - 1 s120 A - 500 ms140 A - 100 ms |
| Associated fuse rating: | 10 A gG standardin IEC 60947-5-1 mukaisesti |
| [Ui] nimellinen eristysjännite: | 600 V UL-sertifioitu600 V CSA-sertifioitu690 V standardin IEC 60947-5-1 mukaisesti |
| Kiinnitystuki: | KiskoLevy |
| Liitännät - liittimet: | Ruuviliittimet 1 kaapeli(a) 1...4 mm² joustava ilman pääteholkkiaRuuviliittimet 2 kaapeli(a) 1...4 mm² joustava ilman pääteholkkiaRuuviliittimet 1 kaapeli(a) 1...4 mm² joustava pääteholkillaRuuviliittimet 2 kaapeli(a) 1...2,5 mm² joustava pääteholkillaRuuviliittimet 1 kaapeli(a) 1...4 mm² massiivinen ilman pääteholkkiaRuuviliittimet 2 kaapeli(a) 1...4 mm² massiivinen ilman pääteholkkia |
| Kiristysmomentti: | 1,2 Nm - ruuviliittimissä - Philips-ruuvimeisselillä nro 21,2 Nm - ruuviliittimissä - litteällä ruuvimeisselillä Ø 6 mm1,2 Nm - ruuviliittimissä - Pozidriv-ruuvimeisselillä nro 2 |
| Ohjauspiirin jänniterajat: | 0.1...0.25 Uc (-40...70 °C): DC-vapautus0.7...1.25 Uc (-40...60 °C): DC-käyttö1...1.25 Uc (60...70 °C): DC-käyttö |
| Käyttöaika: | 53...72 ms kelan jännitteen kytkeytyminen ja NO-kosketuksen sulkeutuminen16...24 ms kelan jännitteen katkeaminen ja NO-kosketuksen avautuminen |
| Mekaaninen kestävyys: | 30 M sykliä |
| Suurin käyttötaajuus: | 180 syk./min |
| Aikavakio: | 28 ms |
| Käynnistysteho W: | 5,4 W (20 °C:ssa) |
| Pitoajan virrankulutus W: | 5,4 W 20 °C:ssa |
| Minimikytkentäjännite: | 17 V |
| Minimikytkentävirta: | 5 mA |
| Yhtäaikaisuusaika: | 1,5 ms jännitteen kytkeytyessä NC- ja NO-koskettimien välillä1,5 ms jännitteen katketessa NC- ja NO-koskettimien välillä |
| Eristysvastus: | > 10 MOhm |
| Mekaaninen kestävyys: | Iskut, ohjausrele auki: 10 Gn 11 ms standardin IEC 60068-2-27 mukaisestiIskut, ohjausrele kiinni: 15 Gn 11 ms standardin IEC 60068-2-27 mukaisestiTärinä, ohjausrele auki: 2 Gn, 5...300 Hz standardin IEC 60068-2-6 mukaisestiTärinä, ohjausrele kiinni: 4 Gn, 5...300 Hz standardin IEC 60068-2-6 mukaisesti |
| Korkeus: | 77 mm |
| Leveys: | 45 mm |
| Syvyys: | 93 mm |
| Tuotteen paino: | 0,58 kg |
| Yhteensopivuuskoodi: | CAD |
| Standardit: | BS 4794EN 60947-5IEC 60947-5-1NF C 63-140VDE 0660IEC 60335-1 |
|---|---|
| Tuotesertifikaatit: | CSAULUKCA |
| IP-suojausluokka: | IP2x etupinta standardin VDE 0106 mukaisesti |
| Suojakäsittely: | TH standardin IEC 60068 mukaisesti |
| Ympäristön käyttölämpötila: | -40...60 °C60...70 °C tehonalennuksella |
| Ympäristön varastointilämpötila: | -60...80 °C |
| Käyttökorkeus: | 0...3000 m |
| Kestävän kehityksen tarjousstatus: | Green Premium -tuoteREACh-asetus |
| EAN-koodi: | 3389110405743 |
|---|
