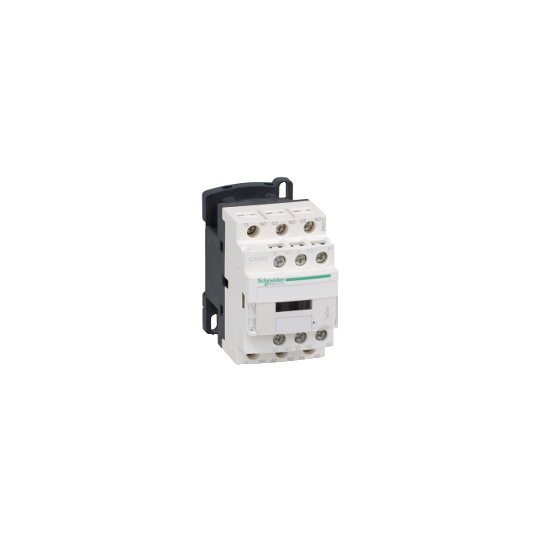

TeSys D-ohjausrele - 5 NO - <= 690 V - 220 V AC-standardikela - CAD50M7
KUVAUS
| Sarja: | TeSysTeSys Deca |
|---|---|
| Tuotevalikoima: | TeSys D -ohjausrele |
| Tuotteen nimi: | TeSys CAD |
| Tuotteen tai komponentin tyyppi: | Ohjausrele |
| Laitteen lyhyt nimi: | CAD |
| Kontaktorin sovellus: | Ohjauspiiri |
| Käyttöluokka: | AC-15AC-14DC-13 |
|---|---|
| Napojen kosketinkokoonpano: | 5 NO |
| [Ue] nimelliskäyttöjännite: | |
| Ohjauspiirin tyyppi: | AC 50/60 Hz |
| [Uc] ohjauspiirin jännite: | 220 V AC 50/60 Hz |
| [Uimp] nimellisimpulssijännite: | 6 kV standardin IEC 60947 mukaan |
| [Ith] tavanomainen vapaan ilman lämpövirta: | 10 A (60 °C:ssa) |
| Irms nimellinen kytkentäkyky: | 140 A AC standardin IEC 60947-5-1250 A DC standardin IEC 60947-5-1 mukaan |
| [Icw] nimellinen lyhytaikainen kestovirta: | 100 A - 1 s120 A - 500 ms140 A - 100 ms |
| Liittyvä sulakekoko: | 10 A gG standardin IEC 60947-5-1 mukaan |
| [Ui] nimellinen eristysjännite: | 600 V UL-sertifioitu600 V CSA-sertifioitu690 V standardin IEC 60947-5-1 mukaan |
| Kiinnitystuki: | LevyKisko |
| Liitännät - liittimet: | Ruuvipuristinliittimet 1 kaapeli(a) 1...4 mm² joustava ilman kaapelin päätäRuuvipuristinliittimet 2 kaapeli(a) 1...4 mm² joustava ilman kaapelin päätäRuuvipuristinliittimet 1 kaapeli(a) 1...4 mm² joustava kaapelin pään kanssaRuuvipuristinliittimet 2 kaapeli(a) 1...2.5 mm² joustava kaapelin pään kanssaRuuvipuristinliittimet 1 kaapeli(a) 1...4 mm² jäykkä ilman kaapelin päätäRuuvipuristinliittimet 2 kaapeli(a) 1...4 mm² jäykkä ilman kaapelin päätä |
| Kiristysmomentti: | 1,2 Nm - ruuvipuristinliittimissä - Philips-ruuvimeisselillä nro 21,2 Nm - ruuvipuristinliittimissä - litteällä ruuvimeisselillä Ø 6 mm1,2 Nm - ruuvipuristinliittimissä - Pozidriv-ruuvimeisselillä nro 2 |
| Ohjauspiirin jänniterajat: | 0,3...0,6 Uc (-40...70 °C): pudotus AC 50/60 Hz0,8...1,1 Uc (-40...60 °C): käyttö AC 50 Hz0,85...1,1 Uc (-40...60 °C): käyttö AC 60 Hz1...1,1 Uc (60...70 °C): käyttö AC 50/60 Hz |
| Käyttöaika: | 12...22 ms kelan virran kytkentä ja NO sulkeutuminen4...12 ms kelan virran katkaisu ja NO avautuminen |
| Mekaaninen kestävyys: | 30 M sykliä |
| Suurin käyttötaajuus: | 180 sykliä/min |
| Kytkentäteho VA: | 70 VA 50 Hz (20 °C:ssa) |
| Pitävä tehonkulutus VA: | 8 VA 50 Hz (20 °C:ssa) |
| Minimikytkentäjännite: | 17 V |
| Minimikytkentävirta: | 5 mA |
| Päällekkäisyydenestoaika: | 1,5 ms virran kytkemisen yhteydessä NC- ja NO-koskettimien välillä1,5 ms virran katkaisun yhteydessä NC- ja NO-koskettimien välillä |
| Eristysresistanssi: | > 10 MOhm |
| Mekaaninen kestävyys: | Iskujen ohjausrele auki: 10 Gn 11 ms standardin IEC 60068-2-27 mukaisestiIskujen ohjausrele kiinni: 15 Gn 11 ms standardin IEC 60068-2-27 mukaisestiTärinän ohjausrele auki: 2 Gn, 5...300 Hz standardin IEC 60068-2-6 mukaisestiTärinän ohjausrele kiinni: 4 Gn, 5...300 Hz standardin IEC 60068-2-6 mukaisesti |
| Korkeus: | 77 mm |
| Leveys: | 45 mm |
| Syvyys: | 84 mm |
| Tuotteen paino: | 0,58 kg |
| Yhteensopivuuskoodi: | CAD |
| Standardit: | BS 4794EN 60947-5IEC 60947-5-1NF C 63-140VDE 0660IEC 60335-1 |
|---|---|
| Tuotesertifikaatit: | ULCSAUKCA |
| IP-suojausluokka: | IP2x etupinta standardin VDE 0106 mukaan |
| Suojakäsittely: | TH standardin IEC 60068 mukaan |
| Ympäristön ilman lämpötila käytön aikana: | -40...60 °C60...70 °C alenemisella |
| Ympäristön ilman lämpötila varastoinnin aikana: | -60...80 °C |
| Käyttökorkeus: | 0...3000 m |
| REACh-asetus: | Ei sisällä erittäin huolta aiheuttavia aineita yli raja-arvonEU RoHS -direktiivi |
| EAN-koodi: | 3389110842463 |
|---|
