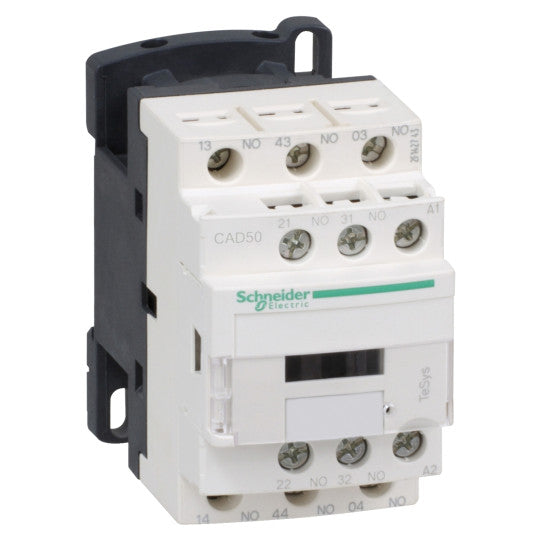

TeSys D -ohjausrele - 5 sulkeutuvaa kosketinta - <= 690 V - 24 V AC -standardikäämi - CAD50B7
SKU: CAD50B7
Normaalihinta €0,00
Ota meihin yhteyttä tämän tuotteen hinnan ja toimitusajan osalta. Tiimimme vastaa nopeasti.
Tarjoamme luotettavia maailmanlaajuisia toimituksia luotettujen logistiikkakumppaneiden kautta.
Useimmat tuotteet lähetetään 2–4 viikon kuluessa tilausvahvistuksesta riippuen varastotilanteesta ja toimittajien saatavuudesta.
Kun tilauksesi on lähetetty, saat seurantalingin toimituksen seuraamiseksi.
Kiireellisissä tapauksissa ota meihin yhteyttä ennen tilaamista – teemme parhaamme järjestääksemme nopeamman lähetyksen.
Panostamme pakkaamiseen ja varmistamme, että kaikki tuotteet toimitetaan turvallisesti ja ajallaan.
Toimitusaika: 2–3 viikkoa – Toimitetaan pian tilausvahvistuksen jälkeen
TeSys D -ohjausrele - 5 sulkeutuvaa kosketinta - <= 690 V - 24 V AC -standardikäämi - CAD50B7
KUVAUS
| Sarja: | TeSysTeSys Deca |
|---|---|
| Tuotelinja: | TeSys D -ohjausrele |
| Tuotteen nimi: | TeSys CAD |
| Tuote tai komponenttityyppi: | Ohjausrele |
| Laitteen lyhyt nimi: | CAD |
| Kontaktorisovellus: | Ohjauspiiri |
| Käyttöluokka: | AC-15DC-13AC-14 |
|---|---|
| Navan kosketinkokoonpano: | 5 NO |
| [Ue] nimelliskäyttöjännite: | |
| Ohjauspiirin tyyppi: | AC taajuudella 50/60 Hz |
| [Uc] ohjauspiirin jännite: | 24 V AC 50/60 Hz |
| [Uimp] nimellisimpulssi kestojännite: | 6 kV standardin IEC 60947 mukaisesti |
| [Ith] tavanomainen vapaailman lämpövirta: | 10 A (60 °C) |
| Irms nimellinen kytkentäkapasiteetti: | 140 A AC standardin IEC 60947-5-1 mukaisesti250 A DC standardin IEC 60947-5-1 mukaisesti |
| [Icw] nimellinen lyhytaikainen kestovirta: | 100 A - 1 s120 A - 500 ms140 A - 100 ms |
| Associated fuse rating: | 10 A gG standardin IEC 60947-5-1 mukaisesti |
| [Ui] nimellinen eristysjännite: | 600 V UL-sertifioitu600 V CSA-sertifioitu690 V standardin IEC 60947-5-1 mukaisesti |
| Kiinnitystuki: | KiskoLevy |
| Liitännät - liittimet: | Ruuviliittimet 1 kaapeli(a) 1...4 mm²joustava ilman kaapelin päätäRuuviliittimet 2 kaapeli(a) 1...4 mm²joustava ilman kaapelin päätäRuuviliittimet 1 kaapeli(a) 1...4 mm²joustava kaapelin pään kanssaRuuviliittimet 2 kaapeli(a) 1...2.5 mm²joustava kaapelin pään kanssaRuuviliittimet 1 kaapeli(a) 1...4 mm²massiivinen ilman kaapelin päätäRuuviliittimet 2 kaapeli(a) 1...4 mm²massiivinen ilman kaapelin päätä |
| Kiristysmomentti: | 1.2 N.m - ruuviliittimissä - Philips-ruuvimeisselillä nro 21.2 N.m - ruuviliittimissä - litteällä ruuvimeisselillä Ø 6 mm1.2 N.m - ruuviliittimissä - Pozidriv-ruuvimeisselillä nro 2 |
| Ohjauspiirin jänniterajat: | 0.3...0.6 Uc (-40...70 °C):irrotus AC 50/60 Hz0.8...1.1 Uc (-40...60 °C):toiminnallinen AC 50 Hz0.85...1.1 Uc (-40...60 °C):toiminnallinen AC 60 Hz1...1.1 Uc (60...70 °C):toiminnallinen AC 50/60 Hz |
| Käyttöaika: | 12...22 ms kelan viritys ja NO-kytkentä4...12 ms kelan virranpoisto ja NO-avaus |
| Mekaaninen kestävyys: | 30 Msykliä |
| Suurin toimintanopeus: | 180 syk./min |
| Käynnistysteho VA: | 70 VA 50 Hz (20 °C) |
| Pitävä virrankulutus VA: | 8 VA 50 Hz (20 °C) |
| Minimikytkentäjännite: | 17 V |
| Minimikytkentävirta: | 5 mA |
| Päällekkäisyyden estoaika: | 1.5 ms virityksessä NC- ja NO-koskettimen välillä1.5 ms virranpoistossa NC- ja NO-koskettimen välillä |
| Eristysvastus: | > 10 MOhm |
| Mekaaninen kestävyys: | Iskut ohjausrele auki: 10 Gn 11 ms standardin IEC 60068-2-27 mukaisestiIskut ohjausrele suljettu: 15 Gn 11 ms standardin IEC 60068-2-27 mukaisestiTärinä ohjausrele auki: 2 Gn, 5...300 Hz standardin IEC 60068-2-6 mukaisestiTärinä ohjausrele suljettu: 4 Gn, 5...300 Hz standardin IEC 60068-2-6 mukaisesti |
| Korkeus: | 77 mm |
| Leveys: | 45 mm |
| Syvyys: | 84 mm |
| Tuotteen paino: | 0.58 kg |
| Yhteensopivuuskoodi: | CAD |
| Standardit: | BS 4794EN 60947-5IEC 60947-5-1NF C 63-140VDE 0660IEC 60335-1 |
|---|---|
| Tuotesertifikaatit: | ULCSAUKCA |
| IP-suojausaste: | IP2x etupinta standardin VDE 0106 mukaisesti |
| Suojakäsittely: | TH standardin IEC 60068 mukaisesti |
| Ympäristön lämpötila käytössä: | -40...60 °C60...70 °C tehonlaskun kanssa |
| Ympäristön lämpötila varastoinnissa: | -60...80 °C |
| Käyttökorkeus: | 0...3000 m |
| REACh-asetus: | Ei sisällä erityisen haitallisia aineita yli raja-arvonEU RoHS-direktiivi |
| EAN-koodi: | 3389110402858 |
|---|
