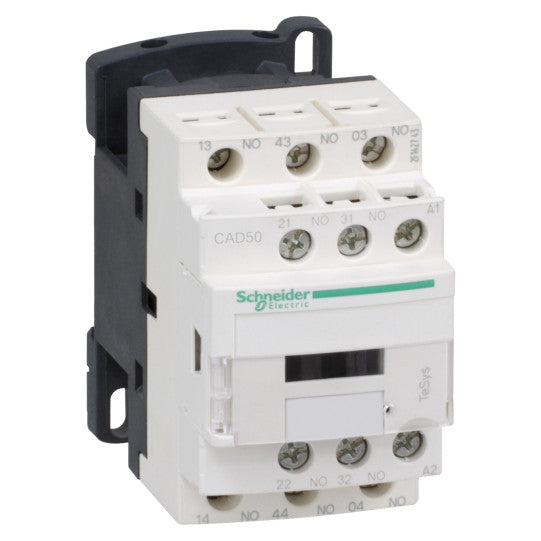

TeSys D -ohjausrele - 5 NO - <= 690 V - 48 V AC -standardikäämi - CAD50E7
SKU: CAD50E7
Normaalihinta €0,00
Ota meihin yhteyttä tämän tuotteen hinnan ja toimitusajan osalta. Tiimimme vastaa nopeasti.
Tarjoamme luotettavia maailmanlaajuisia toimituksia luotettujen logistiikkakumppaneiden kautta.
Useimmat tuotteet lähetetään 2–4 viikon kuluessa tilausvahvistuksesta riippuen varastotilanteesta ja toimittajien saatavuudesta.
Kun tilauksesi on lähetetty, saat seurantalingin toimituksen seuraamiseksi.
Kiireellisissä tapauksissa ota meihin yhteyttä ennen tilaamista – teemme parhaamme järjestääksemme nopeamman lähetyksen.
Panostamme pakkaamiseen ja varmistamme, että kaikki tuotteet toimitetaan turvallisesti ja ajallaan.
Toimitusaika: 2–3 viikkoa – Toimitetaan pian tilausvahvistuksen jälkeen
TeSys D -ohjausrele - 5 NO - <= 690 V - 48 V AC -standardikäämi - CAD50E7
KUVAUS
| Sarja: | TeSysTeSys Deca |
|---|---|
| Tuotevalikoima: | TeSys D ohjausrele |
| Tuotteen nimi: | TeSys CAD |
| Tuote tai komponenttityyppi: | Ohjausrele |
| Laitteen lyhyt nimi: | CAD |
| Kontaktorisovellus: | Ohjauspiiri |
| Käyttöluokka: | DC-13AC-14AC-15 |
|---|---|
| Koskettimien kokoonpano: | 5 NO |
| [Ue] nimelliskäyttöjännite: | |
| Ohjauspiirin tyyppi: | AC 50/60 Hz |
| [Uc] ohjauspiirin jännite: | 48 V AC 50/60 Hz |
| [Uimp] nimellisimpulssi kestojännite: | 6 kV standardin IEC 60947 mukaan |
| [Ith] tavanomainen vapaan ilman lämpövirta: | 10 A (60 °C:ssa) |
| Irms nimellinen kytkentäkapasiteetti: | 140 A AC standardin IEC 60947-5-1 mukaan250 A DC standardin IEC 60947-5-1 mukaan |
| [Icw] nimellinen lyhytaikainen kestovirta: | 100 A - 1 s120 A - 500 ms140 A - 100 ms |
| Liittyvä sulakekoko: | 10 A gG standardin IEC 60947-5-1 mukaan |
| [Ui] nimellinen eristysjännite: | 600 V UL-sertifioitu600 V CSA-sertifioitu690 V standardin IEC 60947-5-1 mukaan |
| Kiinnitystuki: | KiskoLevy |
| Liitännät - terminaalit: | Ruuviliittimet 1 kaapeli(a) 1...4 mm² taipuisa ilman kaapelipäätäRuuviliittimet 2 kaapeli(a) 1...4 mm² taipuisa ilman kaapelipäätäRuuviliittimet 1 kaapeli(a) 1...4 mm² taipuisa kaapelipäälläRuuviliittimet 2 kaapeli(a) 1...2.5 mm² taipuisa kaapelipäälläRuuviliittimet 1 kaapeli(a) 1...4 mm² kiinteä ilman kaapelipäätäRuuviliittimet 2 kaapeli(a) 1...4 mm² kiinteä ilman kaapelipäätä |
| Kiristysmomentti: | 1.2 N.m - ruuviliittimissä - Philips-ruuvimeisselillä No 21.2 N.m - ruuviliittimissä - litteällä ruuvimeisselillä Ø 6 mm1.2 N.m - ruuviliittimissä - Pozidriv-ruuvimeisselillä No 2 |
| Ohjauspiirin jänniterajat: | 0.3...0.6 Uc (-40...70 °C):irrotus AC 50/60 Hz0.8...1.1 Uc (-40...60 °C):käyttö AC 50 Hz0.85...1.1 Uc (-40...60 °C):käyttö AC 60 Hz1...1.1 Uc (60...70 °C):käyttö AC 50/60 Hz |
| Käyttöaika: | 12...22 ms kelan energisointi ja NO-sulkeutuminen4...12 ms kelan de-energisointi ja NO-avautuminen |
| Mekaaninen kestävyys: | 30 M sykliä |
| Suurin toimintataajuus: | 180 sykliä/min |
| Käynnistysteho VA: | 70 VA 50 Hz (20 °C:ssa) |
| Pitävä tehonkulutus VA: | 8 VA 50 Hz (20 °C:ssa) |
| Pienin kytkentäjännite: | 17 V |
| Pienin kytkentävirta: | 5 mA |
| Ei-päällekkäinen aika: | 1.5 ms energisoitaessa NC- ja NO-koskettimien välillä1.5 ms de-energisoitaessa NC- ja NO-koskettimien välillä |
| Eristysvastus: | > 10 MOhm |
| Mekaaninen kestävyys: | Iskut ohjausrele avoinna: 10 Gn 11 ms standardin IEC 60068-2-27 mukaanIskut ohjausrele suljettuna: 15 Gn 11 ms standardin IEC 60068-2-27 mukaanTärinä ohjausrele avoinna: 2 Gn, 5...300 Hz standardin IEC 60068-2-6 mukaanTärinä ohjausrele suljettuna: 4 Gn, 5...300 Hz standardin IEC 60068-2-6 mukaan |
| Korkeus: | 77 mm |
| Leveys: | 45 mm |
| Syvyys: | 84 mm |
| Tuotteen paino: | 0.58 kg |
| Yhteensopivuuskoodi: | CAD |
| Standardit: | BS 4794EN 60947-5IEC 60947-5-1NF C 63-140VDE 0660IEC 60335-1 |
|---|---|
| Tuotesertifikaatit: | ULCSAUKCA |
| IP-suojausluokka: | IP2x etupinta standardin VDE 0106 mukaan |
| Suojakäsittely: | TH standardin IEC 60068 mukaan |
| Ympäröivän ilman lämpötila käytössä: | -40...60 °C60...70 °C tehonlaskulla |
| Ympäröivän ilman lämpötila varastoinnissa: | -60...80 °C |
| Käyttökorkeus: | 0...3000 m |
| REACh-asetus: | Ei sisällä erittäin huolestuttavia aineita yli kynnysarvonEU RoHS -direktiivi |
| EAN-koodi: | 3389110402933 |
|---|
