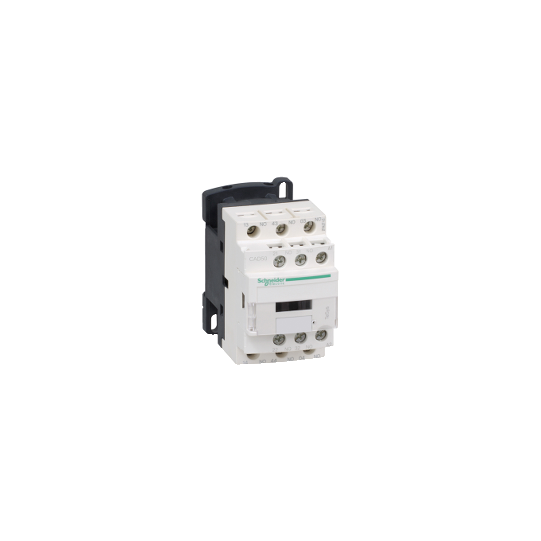

TeSys D ohjausrele - 5 NO - <= 690 V - 72 V DC standardikäämi - CAD50SD
SKU: CAD50SD
Normaalihinta €0,00
Ota meihin yhteyttä tämän tuotteen hinnan ja toimitusajan osalta. Tiimimme vastaa nopeasti.
Tarjoamme luotettavia maailmanlaajuisia toimituksia luotettujen logistiikkakumppaneiden kautta.
Useimmat tuotteet lähetetään 2–4 viikon kuluessa tilausvahvistuksesta riippuen varastotilanteesta ja toimittajien saatavuudesta.
Kun tilauksesi on lähetetty, saat seurantalingin toimituksen seuraamiseksi.
Kiireellisissä tapauksissa ota meihin yhteyttä ennen tilaamista – teemme parhaamme järjestääksemme nopeamman lähetyksen.
Panostamme pakkaamiseen ja varmistamme, että kaikki tuotteet toimitetaan turvallisesti ja ajallaan.
Toimitusaika: 2–3 viikkoa – Toimitetaan pian tilausvahvistuksen jälkeen
TeSys D ohjausrele - 5 NO - <= 690 V - 72 V DC standardikäämi - CAD50SD
KUVAUS
| Sarja: | TeSysTeSys Deca |
|---|---|
| Tuotevalikoima: | TeSys D ohjausrele |
| Tuotteen nimi: | TeSys CAD |
| Tuotteen tai komponentin tyyppi: | Ohjausrele |
| Laitteen lyhyt nimi: | CAD |
| Kontaktorisovellus: | Ohjauspiiri |
| Käyttöluokka: | AC-15DC-13AC-14 |
|---|---|
| Koskettimien kokoonpano: | 5 NO |
| [Ue] nimellistoimintajännite: | |
| Ohjauspiirin tyyppi: | DC standard |
| [Uc] ohjauspiirin jännite: | 72 V DC |
| [Uimp] nimellisimpulssijännite: | 6 kV standardin IEC 60947 mukaisesti |
| [Ith] tavanomainen vapaavirran lämpövirta: | 10 A (60 °C:ssa) |
| Irms nimellinen kytkentäkapasiteetti: | 140 A AC standardin IEC 60947-5-1250 A DC standardin IEC 60947-5-1 mukaisesti |
| [Icw] nimellinen lyhytaikainen kestovirta: | 100 A - 1 s120 A - 500 ms140 A - 100 ms |
| Liittyvä sulakkeen luokitus: | 10 A gG standardin IEC 60947-5-1 mukaisesti |
| [Ui] nimelliseristysjännite: | 600 V UL-sertifioitu600 V CSA-sertifioitu690 V standardin IEC 60947-5-1 mukaisesti |
| Asennustuki: | LevyKisko |
| Liitännät - riviliittimet: | Ruuvipuristinliittimet 1 kaapeli(a) 1...4 mm²joustava ilman kaapelipäätäRuuvipuristinliittimet 2 kaapeli(a) 1...4 mm²joustava ilman kaapelipäätäRuuvipuristinliittimet 1 kaapeli(a) 1...4 mm²joustava kaapelipäälläRuuvipuristinliittimet 2 kaapeli(a) 1...2.5 mm²joustava kaapelipäälläRuuvipuristinliittimet 1 kaapeli(a) 1...4 mm²kiinteä ilman kaapelipäätäRuuvipuristinliittimet 2 kaapeli(a) 1...4 mm²kiinteä ilman kaapelipäätä |
| Kiristysmomentti: | 1.2 N.m - ruuvipuristinliittimillä - Phillips-ruuvimeisselillä No 21.2 N.m - ruuvipuristinliittimillä - litteällä ruuvimeisselillä Ø 6 mm1.2 N.m - ruuvipuristinliittimillä - Pozidriv-ruuvimeisselillä No 2 |
| Ohjauspiirin jänniterajat: | 0.1...0.25 Uc (-40...70 °C):irtoaminen DC0.7...1.25 Uc (-40...60 °C):toiminnallinen DC1...1.25 Uc (60...70 °C):toiminnallinen DC |
| Käyttöaika: | 53...72 ms kelan energisointi ja NO-sulkeutuminen16...24 ms kelan de-energisointi ja NO-avautuminen |
| Mekaaninen kestävyys: | 30 Msykliä |
| Suurin toimintataajuus: | 180 sykliä/min |
| Aikavakio: | 28 ms |
| Käynnistysteho W: | 5.4 W (20 °C:ssa) |
| Ylläpitotehon kulutus W: | 5.4 W 20 °C:ssa |
| Minimikytkentäjännite: | 17 V |
| Minimikytkentävirta: | 5 mA |
| Päällekkäisyyden puuttumisaika: | 1.5 ms energisoinnissa NC- ja NO-koskettimien välillä1.5 ms de-energisoinnissa NC- ja NO-koskettimien välillä |
| Eristysvastus: | > 10 MOhm |
| Mekaaninen kestävyys: | Iskut ohjausrele avoinna: 10 Gn 11 ms standardin IEC 60068-2-27 mukaisestiIskut ohjausrele suljettuna: 15 Gn 11 ms standardin IEC 60068-2-27 mukaisestiTärinä ohjausrele avoinna: 2 Gn, 5...300 Hz standardin IEC 60068-2-6 mukaisestiTärinä ohjausrele suljettuna: 4 Gn, 5...300 Hz standardin IEC 60068-2-6 mukaisesti |
| Korkeus: | 77 mm |
| Leveys: | 45 mm |
| Syvyys: | 93 mm |
| Tuotteen paino: | 0.58 kg |
| Yhteensopivuuskoodi: | CAD |
| Standardit: | BS 4794EN 60947-5IEC 60947-5-1NF C 63-140VDE 0660IEC 60335-1 |
|---|---|
| Tuotesertifikaatit: | CSAULUKCA |
| IP-suojausluokka: | IP2x etupinta standardin VDE 0106 mukaisesti |
| Suojaava käsittely: | TH standardin IEC 60068 mukaisesti |
| Ympäröivän ilman lämpötila käytön aikana: | -40...60 °C60...70 °C alennuksella |
| Ympäröivän ilman lämpötila varastoinnin aikana: | -60...80 °C |
| Käyttökorkeus: | 0...3000 m |
| Kestävän kehityksen tarjousstatus: | Green Premium -tuoteREACh-asetus |
| EAN-koodi: | 3389110406887 |
|---|
