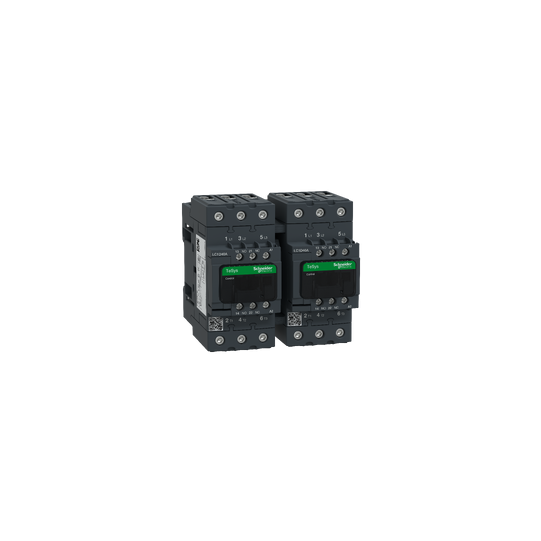

TeSys D -peruuttava kontaktori - 3P(3 NO) - AC-3 - <= 440 V 40 A - 115 V AC-kela - LC2D40AFE7
SKU: LC2D40AFE7
Normaalihinta €0,00
Ota meihin yhteyttä tämän tuotteen hinnan ja toimitusajan osalta. Tiimimme vastaa nopeasti.
Tarjoamme luotettavia maailmanlaajuisia toimituksia luotettujen logistiikkakumppaneiden kautta.
Useimmat tuotteet lähetetään 2–4 viikon kuluessa tilausvahvistuksesta riippuen varastotilanteesta ja toimittajien saatavuudesta.
Kun tilauksesi on lähetetty, saat seurantalingin toimituksen seuraamiseksi.
Kiireellisissä tapauksissa ota meihin yhteyttä ennen tilaamista – teemme parhaamme järjestääksemme nopeamman lähetyksen.
Panostamme pakkaamiseen ja varmistamme, että kaikki tuotteet toimitetaan turvallisesti ja ajallaan.
Toimitusaika: 2–3 viikkoa – Toimitetaan pian tilausvahvistuksen jälkeen
TeSys D -peruuttava kontaktori - 3P(3 NO) - AC-3 - <= 440 V 40 A - 115 V AC-kela - LC2D40AFE7
KUVAUS
| Tuotesarja: | TeSys DTeSys Deca |
|---|---|
| Sarja: | TeSysTeSys Deca |
| Tuotteen nimi: | TeSys DTeSys Deca |
| Tuote tai komponenttityyppi: | Suunnanvaihtokontaktori |
| Laitteen lyhyt nimi: | LC2D |
| Kontaktorisovellus: | Moottorin ohjausResistiivinen kuorma |
| Käyttöluokka: | AC-1AC-3 |
| Laitteen esitys: | Esiasennettu suunnanvaihtovirtakiskolla |
| Napojen kuvaus: | 3P |
| Navan kosketinkokoonpano: | 3 NO |
| [Ue] nimelliskäyttöjännite: | Power circuit: Power circuit: |
| [Ie] nimelliskäyttövirta: | 40 A (at 60 A (at |
| Moottoriteho kW: | 18.5 kW, 380-400 V AC, 50 Hz11 kW, 220-230 V AC, 50 Hz22 kW, 415-440 V AC, 50 Hz22 kW, 500 V AC, 50 Hz30 kW, 660-690 V AC, 50 Hz |
| Moottoriteho hv: | 5 hp at 230/240 V AC 60 Hz for 1 phase motors10 hp at 230/240 V AC 60 Hz for 3 phases motors30 hp at 575/600 V AC 60 Hz for 3 phases motors10 hp at 200/208 V AC 60 Hz for 3 phases motors3 hp at 115 V AC 60 Hz for 1 phase motors30 hp at 460/480 V AC 60 Hz for 3 phases motors |
| Ohjauspiirin tyyppi: | AC taajuudella 50/60 Hz |
| [Uc] ohjauspiirin jännite: | 115 V AC 50/60 Hz |
| Apukosketinkokoonpano: | 1 NO + 1 NC |
| [Uimp] nimellisimpulssi kestojännite: | 6 kV, standardin IEC 60947 mukaisesti |
| Ylijänniteluokka: | III |
| [Ith] tavanomainen vapaan ilman lämpövirta: | 10 A (60 °C:ssa) merkinantopiiriin60 A (60 °C:ssa) tehojohtoon |
| Irms nimellinen kytkentäkyky: | 140 A AC merkinantopiirille standardin IEC 60947-5-1 mukaan250 A DC merkinantopiirille standardin IEC 60947-5-1 mukaan800 A 440 V:lla tehojohtoon standardin IEC 60947 mukaan |
| Nimellinen katkaisukyky: | 800 A, 440 V, tehojohto IEC 60947 -standardin mukaisesti |
| [Icw] nimellinen oikosulkuvirran kestokyky: | 72 A 40 °C - 10 min tehojohto165 A 40 °C - 1 min tehojohto320 A 40 °C - 10 s tehojohto720 A 40 °C - 1 s tehojohto100 A - 1 s merkinantopiiri120 A - 500 ms merkinantopiiri140 A - 100 ms merkinantopiiri |
| Liittyvä sulakekoko: | 10 A gG signaalipiirille standardin IEC 60947-5-1 mukaan80 A gG at 80 A gG at |
| Keskimääräinen impedanssi: | 1,5 mOhm - Ith 60 A 50 Hz tehojohtoon |
| [Ui] nimellinen eristysjännite: | Power circuit: 690 V IEC 60947-4-1 -standardin mukaisestiPower circuit: 600 V CSA-sertifioituPower circuit: 600 V UL-sertifioituSignalling circuit: 690 V IEC 60947-1 -standardin mukaisestiSignalling circuit: 600 V CSA-sertifioituSignalling circuit: 600 V UL-sertifioitu |
| Sähköinen kestävyys: | 1,5 Msykliä 40 A AC-3 Ue:llä 1,4 Msykliä 60 A AC-1 Ue:llä |
| Tehohäviö per napa: | 2,4 W AC-35,4 W AC-1 |
| Suojakansi: | Sisältää |
| Salpauksen tyyppi: | Mekaaninen |
| Asennustuki: | KiskoLevy |
| Standardit: | CSA C22.2 No 14EN 60947-4-1EN 60947-5-1IEC 60947-4-1IEC 60947-5-1UL 508IEC 60335-1 |
| Tuotesertifikaatit: | ULCSARINAGOSTCCCDNVLROS (Lloyds register of shipping)GLBVUKCA |
| Liitännät - liittimet: | Control circuit: screw clamp terminals 1 cable(s) 1...4 mm²flexible without cable endControl circuit: screw clamp terminals 2 cable(s) 1...4 mm²flexible without cable endControl circuit: screw clamp terminals 1 cable(s) 1...4 mm²flexible with cable endControl circuit: screw clamp terminals 2 cable(s) 1...2.5 mm²flexible with cable endControl circuit: screw clamp terminals 1 cable(s) 1...4 mm²solidControl circuit: screw clamp terminals 2 cable(s) 1...4 mm²solidPower circuit: EverLink BTR screw connectors 1 cable(s) 1...35 mm²flexible without cable endPower circuit: EverLink BTR screw connectors 2 cable(s) 1...25 mm²flexible without cable endPower circuit: EverLink BTR screw connectors 1 cable(s) 1...35 mm²flexible with cable endPower circuit: EverLink BTR screw connectors 2 cable(s) 1...25 mm²flexible with cable endPower circuit: EverLink BTR screw connectors 1 cable(s) 1...35 mm²solidPower circuit: EverLink BTR screw connectors 2 cable(s) 1...25 mm²solid |
| Kiristysmomentti: | Ohjauspiiri: 1,7 N.m - ruuviliittimissä - litteäkärkisellä ruuvimeisselillä Ø 6 mmOhjauspiiri: 1,7 N.m - ruuviliittimissä - Philips-ruuvimeisselillä nro 2Voimapiiri: 8 N.m - EverLink BTR -ruuviliittimissä - kaapeli 25...35 mm² kuusiokoloruuvipää 4 mmVoimapiiri: 5 N.m - EverLink BTR -ruuviliittimissä - kaapeli 1...25 mm² kuusiokoloruuvipää 4 mmOhjauspiiri: 1,7 N.m - ruuviliittimissä - Pozidriv-ruuvimeisselillä nro 2Voimapiiri: 2,5 N.m - ruuviliittimissä - Pozidriv-ruuvimeisselillä nro 2 |
| Käyttöaika: | 4...19 ms avautuminen12...26 ms sulkeutuminen |
| Turvallisuuden luotettavuustaso: | B10d = 1369863 sykliä kontaktori nimelliskuormalla standardin EN/ISO 13849-1 mukaanB10d = 20000000 sykliä kontaktori mekaanisella kuormalla standardin EN/ISO 13849-1 mukaan |
| Mekaaninen kestävyys: | 6 Msykliä |
| Maksimikäyttöaste: | 3600 sykliä/h 60 °C |
| Kelateknologia: | Ilman sisäänrakennettua yliaallonvaimennusmoduulia |
|---|---|
| Ohjauspiirin jänniterajat: | 0,3...0,6 Uc (-40...70 °C):pudotus AC 50/60 Hz0,8...1,1 Uc (-40...60 °C):käyttö AC 50 Hz0,85...1,1 Uc (-40...60 °C):käyttö AC 60 Hz1...1,1 Uc (60...70 °C):käyttö AC 50/60 Hz |
| Kytkentäteho VA: | 140 VA 60 Hz cos phi 0.75 (20 °C:ssa)160 VA 50 Hz cos phi 0.75 (20 °C:ssa) |
| Pitävän virran kulutus VA: | 13 VA 60 Hz cos phi 0,3 (20 °C:ssa)15 VA 50 Hz cos phi 0,3 (20 °C:ssa) |
| Lämmön hajaantuminen: | 4...5 W, 50/60 Hz |
| Apukoskettimien tyyppi: | tyyppi mekaanisesti linkitetty 1 NO + 1 NC standardin IEC 60947-5-1 mukaan tyyppi peilikosketin 1 NC standardin IEC 60947-4-1 mukaan |
| Signaalipiirin taajuus: | 25...400 Hz |
| Minimikytkentävirta: | 5 mA signaalipiiriin |
| Minimikytkentäjännite: | 17 V merkinantopiiriin |
| Päällekkäisyyden poistoaika: | 1,5 ms virran katkaisun yhteydessä NC- ja NO-koskettimien välillä1,5 ms virran kytkemisen yhteydessä NC- ja NO-koskettimien välillä |
| Eristysvastus: | > 10 MOhm signaalipiirille |
| Yhteensopivuuskoodi: | M2 |
| Yhteensopivuuskoodi: | LC2D |
| Tehoalue: | 7...11 kW at 200...240 V 3 phases15...25 kW at 380...440 V 3 phases15...25 kW at 480...500 V 3 phases |
| Moottorin käynnistimen tyyppi: | Suunnanvaihtokontaktori |
| Kontaktorikelan jännite: | 115 V AC vakio |
| IP-suojausluokka: | IP20 etupuolelta IEC 60529 -standardin mukaisesti |
|---|---|
| Suojaava käsittely: | TH standardin IEC 60068-2-30 mukaan |
| Saastumisaste: | 3 |
| Ympäristön ilman lämpötila käytön aikana: | -40...60 °C60...70 °C tehonlaskun kanssa |
| Ympäristön ilman lämpötila varastoinnin aikana: | -60...80 °C |
| Käyttökorkeus: | 0...3000 m |
| Palonkestävyys: | 850 °C, standardin IEC 60695-2-1 mukaisesti |
| Palonestoaine: | V1, standardin UL 94 mukaisesti |
| Mekaaninen kestävyys: | Tärinät kontaktori auki: 2 Gn, 5...300 HzTärinät kontaktori suljettu: 4 Gn, 5...300 HzIskut kontaktori auki: 10 Gn 11 msIskut kontaktori suljettu: 15 Gn 11 ms |
| Korkeus: | 122 mm |
| Leveys: | 119 mm |
| Syvyys: | 120 mm |
| Tuotteen paino: | 1,87 kg |
| Kestävän tarjonnan tila: | Green Premium -tuoteREACh-asetus |
| EAN-koodi: | 3389119409506 |
|---|
