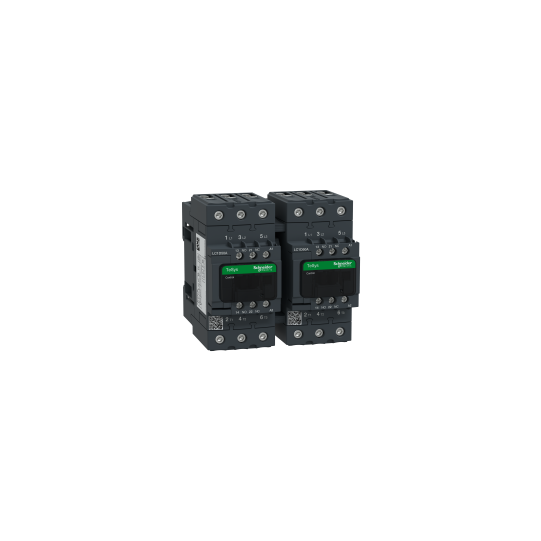

TeSys D -peruuttava kontaktori - 3P (3 NA) - AC-3 - <= 440 V 50 A - 48 V AC-kela - LC2D50AE7
SKU: LC2D50AE7
Normaalihinta €0,00
Ota meihin yhteyttä tämän tuotteen hinnan ja toimitusajan osalta. Tiimimme vastaa nopeasti.
Tarjoamme luotettavia maailmanlaajuisia toimituksia luotettujen logistiikkakumppaneiden kautta.
Useimmat tuotteet lähetetään 2–4 viikon kuluessa tilausvahvistuksesta riippuen varastotilanteesta ja toimittajien saatavuudesta.
Kun tilauksesi on lähetetty, saat seurantalingin toimituksen seuraamiseksi.
Kiireellisissä tapauksissa ota meihin yhteyttä ennen tilaamista – teemme parhaamme järjestääksemme nopeamman lähetyksen.
Panostamme pakkaamiseen ja varmistamme, että kaikki tuotteet toimitetaan turvallisesti ja ajallaan.
Toimitusaika: 2–3 viikkoa – Toimitetaan pian tilausvahvistuksen jälkeen
TeSys D -peruuttava kontaktori - 3P (3 NA) - AC-3 - <= 440 V 50 A - 48 V AC-kela - LC2D50AE7
KUVAUS
| Tuotevalikoima: | TeSys DTeSys Deca |
|---|---|
| Tuotesarja: | TeSysTeSys Deca |
| Tuotteen nimi: | TeSys DTeSys Deca |
| Tuote tai komponenttityyppi: | Kääntökontaktori |
| Laitteen lyhyt nimi: | LC2D |
| Kontaktorisovellus: | Moottorin ohjausResistiivinen kuorma |
| Käyttöluokka: | AC-3AC-1 |
| Laitteen esitystapa: | Esiasennettu kääntövirtakiskolla |
| Napojen kuvaus: | 3P |
| Napojen kontaktikoostumus: | 3 NO |
| [Ue] nimelliskäyttöjännite: | Power circuit: Power circuit: |
| [Ie] nimelliskäyttövirta: | 50 A (at 80 A (at |
| Moottoriteho kW: | 15 kW kohdassa 220...230 V AC 50 Hz22 kW kohdassa 380...400 V AC 50 Hz30 kW kohdassa 500 V AC 50 Hz33 kW kohdassa 660...690 V AC 50 Hz25 kW kohdassa 415 V AC 50 Hz30 kW kohdassa 440 V AC 50 Hz |
| Moottorin teho hv: | 3 hv kohdassa 115 V AC 60 Hz 1-vaihemoottoreille7.5 hv kohdassa 230/240 V AC 60 Hz 1-vaihemoottoreille15 hv kohdassa 200/208 V AC 60 Hz 3-vaihemoottoreille15 hv kohdassa 230/240 V AC 60 Hz 3-vaihemoottoreille40 hv kohdassa 460/480 V AC 60 Hz 3-vaihemoottoreille40 hv kohdassa 575/600 V AC 60 Hz 3-vaihemoottoreille |
| Ohjauspiirin tyyppi: | AC 50/60 Hz |
| [Uc] ohjauspiirin jännite: | 48 V AC 50/60 Hz |
| Apukoskettimen kokoonpano: | 1 NO + 1 NC |
| [Uimp] nimellisimpulssi kestojännite: | 6 kV standardin IEC 60947 mukaan |
| Ylijänniteluokka: | III |
| [Ith] tavanomainen vapaailman lämpövirta: | 10 A (at 60 °C) merkinantopiirille80 A (at 60 °C) virtapiirille |
| Irms nimellinen kytkentäkyky: | 140 A AC merkinantopiirille standardin IEC 60947-5-1 mukaan250 A DC merkinantopiirille standardin IEC 60947-5-1 mukaan900 A kohdassa 440 V virtapiirille standardin IEC 60947 mukaan |
| Nimellinen katkaisukyky: | 900 A kohdassa 440 V virtapiirille standardin IEC 60947 mukaan |
| [Icw] nimellinen lyhytaikainen kestovirta: | 400 A 40 °C - 10 s virtapiirille810 A 40 °C - 1 s virtapiirille84 A 40 °C - 10 min virtapiirille208 A 40 °C - 1 min virtapiirille100 A - 1 s merkinantopiirille120 A - 500 ms merkinantopiirille140 A - 100 ms merkinantopiirille |
| Liittyvä sulakkeen luokitus: | 10 A gG merkinantopiirille standardin IEC 60947-5-1 mukaan100 A gG at 100 A gG at |
| Keskimääräinen impedanssi: | 1.5 mOhm - Ith 80 A 50 Hz virtapiirille |
| [Ui] nimellinen eristysjännite: | Virtapiiri: 690 V standardin IEC 60947-4-1 mukaanVirtapiiri: 600 V CSA-sertifioituVirtapiiri: 600 V UL-sertifioituMerkinantopiiri: 690 V standardin IEC 60947-1 mukaanMerkinantopiiri: 600 V CSA-sertifioituMerkinantopiiri: 600 V UL-sertifioitu |
| Sähköinen kestävyys: | 1.45 Mcycles 50 A AC-3 kohdassa Ue 1.1 Mcycles 80 A AC-1 kohdassa Ue |
| Tehohäviö napaa kohti: | 3.7 W AC-39.6 W AC-1 |
| Suojakansi: | Kyllä |
| Lukituksen tyyppi: | Mekaaninen |
| Asennustuki: | KiskoLevy |
| Standardit: | CSA C22.2 No 14EN 60947-4-1EN 60947-5-1IEC 60947-4-1IEC 60947-5-1UL 508IEC 60335-1 |
| Tuotesertifikaatit: | ULCSARINAGOSTCCCDNVLROS (Lloyds register of shipping)GLBVUKCA |
| Liitännät - terminaalit: | Ohjauspiiri: ruuvipuristusliittimet 1 kaapeli(t) 1...4 mm² taipuisa ilman kaapelipäätäOhjauspiiri: ruuvipuristusliittimet 2 kaapeli(t) 1...4 mm² taipuisa ilman kaapelipäätäOhjauspiiri: ruuvipuristusliittimet 1 kaapeli(t) 1...4 mm² taipuisa kaapelipäälläOhjauspiiri: ruuvipuristusliittimet 2 kaapeli(t) 1...2.5 mm² taipuisa kaapelipäälläOhjauspiiri: ruuvipuristusliittimet 1 kaapeli(t) 1...4 mm² jäykkäOhjauspiiri: ruuvipuristusliittimet 2 kaapeli(t) 1...4 mm² jäykkäVirtapiiri: EverLink BTR -ruuviliittimet 1 kaapeli(t) 1...35 mm² taipuisa ilman kaapelipäätäVirtapiiri: EverLink BTR -ruuviliittimet 2 kaapeli(t) 1...25 mm² taipuisa ilman kaapelipäätäVirtapiiri: EverLink BTR -ruuviliittimet 1 kaapeli(t) 1...35 mm² taipuisa kaapelipäälläVirtapiiri: EverLink BTR -ruuviliittimet 2 kaapeli(t) 1...25 mm² taipuisa kaapelipäälläVirtapiiri: EverLink BTR -ruuviliittimet 1 kaapeli(t) 1...35 mm² jäykkäVirtapiiri: EverLink BTR -ruuviliittimet 2 kaapeli(t) 1...25 mm² jäykkä |
| Kiristysmomentti: | Ohjauspiiri: 1.7 N.m - ruuvipuristusliittimiin - ruuvitaltalla, litteä Ø 6 mmOhjauspiiri: 1.7 N.m - ruuvipuristusliittimiin - Philips-ruuvitaltalla nro 2Virtapiiri: 8 N.m - EverLink BTR -ruuviliittimiin - kaapeli 25...35 mm² kuusiokoloruuvipää 4 mmVirtapiiri: 5 N.m - EverLink BTR -ruuviliittimiin - kaapeli 1...25 mm² kuusiokoloruuvipää 4 mmOhjauspiiri: 1.7 N.m - ruuvipuristusliittimiin - Pozidriv-ruuvitaltalla nro 2Virtapiiri: 2.5 N.m - ruuvipuristusliittimiin - Pozidriv-ruuvitaltalla nro 2 |
| Käyttöaika: | 4...19 ms avautuminen12...26 ms sulkeutuminen |
| Turvallisuuden luotettavuustaso: | B10d = 1369863 sykliä kontaktori nimelliskuormalla standardin EN/ISO 13849-1 mukaanB10d = 20000000 sykliä kontaktori mekaanisella kuormalla standardin EN/ISO 13849-1 mukaan |
| Mekaaninen kestävyys: | 6 Mcycles |
| Maksimikäyttöaste: | 3600 sykliä/h 60 °C |
| Kelan teknologia: | Ilman sisäänrakennettua ylijännitesuojamoduulia |
|---|---|
| Ohjauspiirin jännite-rajat: | 0.3...0.6 Uc (-40...70 °C):katkaisu AC 50/60 Hz0.8...1.1 Uc (-40...60 °C):käyttö AC 50 Hz0.85...1.1 Uc (-40...60 °C):käyttö AC 60 Hz1...1.1 Uc (60...70 °C):käyttö AC 50/60 Hz |
| Käynnistysteho VA: | 140 VA 60 Hz cos phi 0.75 (at 20 °C)160 VA 50 Hz cos phi 0.75 (at 20 °C) |
| Pitoajan virrankulutus VA: | 13 VA 60 Hz cos phi 0.3 (at 20 °C)15 VA 50 Hz cos phi 0.3 (at 20 °C) |
| Lämmön hajaantuminen: | 4...5 W 50/60 Hz |
| Apukosketinten tyyppi: | tyyppi mekaanisesti linkitetty 1 NO + 1 NC standardin IEC 60947-5-1 mukaan tyyppi peilikosketin 1 NC standardin IEC 60947-4-1 mukaan |
| Merkinantopiirin taajuus: | 25...400 Hz |
| Minimikytkentävirta: | 5 mA merkinantopiirille |
| Minimikytkentäjännite: | 17 V merkinantopiirille |
| Ei-päällekkäinen aika: | 1.5 ms virran kytkeytyessä pois NC- ja NO-kosketinten välillä1.5 ms virran kytkeytyessä päälle NC- ja NO-kosketinten välillä |
| Eristysvastus: | > 10 MOhm merkinantopiirille |
| Yhteensopivuus kosketin: | M2 |
| Yhteensopivuuskoodi: | LC2D |
| Tehoalue: | 7...11 kW kohdassa 200...240 V 3 vaihetta15...25 kW kohdassa 380...440 V 3 vaihetta15...25 kW kohdassa 200...240 V 3 vaihetta30...50 kW kohdassa 380...440 V 3 vaihetta30...50 kW kohdassa 480...500 V 3 vaihetta |
| Moottorin käynnistimen tyyppi: | Kääntökontaktori |
| Kontaktorikelan jännite: | 48 V AC vakio |
| IP-suojausluokka: | IP20 etupuoli standardin IEC 60529 mukaan |
|---|---|
| Suojakäsittely: | TH standardin IEC 60068-2-30 mukaan |
| Saastumisaste: | 3 |
| Ympäristön lämpötila käytössä: | -40...60 °C60...70 °C tehonlaskun kanssa |
| Ympäristön lämpötila varastoinnissa: | -60...80 °C |
| Käyttökorkeus: | 0...3000 m |
| Palonkestävyys: | 850 °C standardin IEC 60695-2-1 mukaan |
| Palonestoaine: | V1 standardin UL 94 mukaan |
| Mekaaninen kestävyys: | Tärinä, kontaktori auki: 2 Gn, 5...300 HzTärinä, kontaktori kiinni: 4 Gn, 5...300 HzIskut, kontaktori auki: 10 Gn 11 msIskut, kontaktori kiinni: 15 Gn 11 ms |
| Korkeus: | 122 mm |
| Leveys: | 119 mm |
| Syvyys: | 120 mm |
| Tuotteen paino: | 1.88 kg |
| Kestävän kehityksen tarjous: | Green Premium -tuoteREACh-asetus |
| EAN-koodi: | 3389119409551 |
|---|
