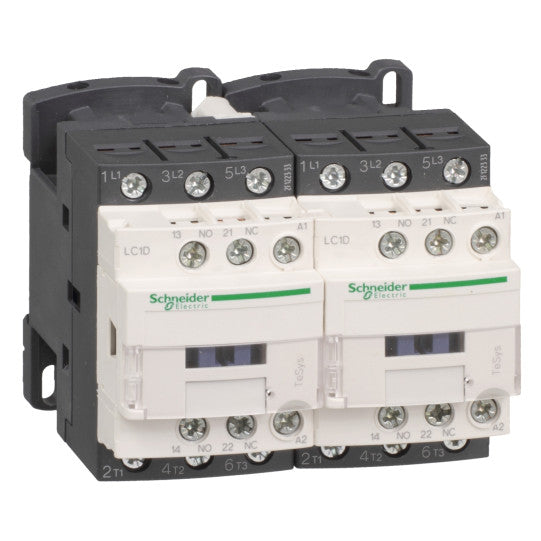

TeSys D suuntaa vaihtava kontaktori - 3P(3 NO) - AC-3 - <= 440 V 9 A - 42 V AC-kela - LC2D09D7
SKU: LC2D09D7
Normaalihinta €0,00
Ota meihin yhteyttä tämän tuotteen hinnan ja toimitusajan osalta. Tiimimme vastaa nopeasti.
Tarjoamme luotettavia maailmanlaajuisia toimituksia luotettujen logistiikkakumppaneiden kautta.
Useimmat tuotteet lähetetään 2–4 viikon kuluessa tilausvahvistuksesta riippuen varastotilanteesta ja toimittajien saatavuudesta.
Kun tilauksesi on lähetetty, saat seurantalingin toimituksen seuraamiseksi.
Kiireellisissä tapauksissa ota meihin yhteyttä ennen tilaamista – teemme parhaamme järjestääksemme nopeamman lähetyksen.
Panostamme pakkaamiseen ja varmistamme, että kaikki tuotteet toimitetaan turvallisesti ja ajallaan.
Toimitusaika: 2–3 viikkoa – Toimitetaan pian tilausvahvistuksen jälkeen
TeSys D suuntaa vaihtava kontaktori - 3P(3 NO) - AC-3 - <= 440 V 9 A - 42 V AC-kela - LC2D09D7
KUVAUS
| Tuotevalikoima: | TeSys D |
|---|---|
| Tuotesarja: | TeSys |
| Tuotteen nimi: | TeSys D |
| Tuotteen tai komponentin tyyppi: | Kääntökontaktori |
| Laitteen lyhyt nimi: | LC2D |
| Kontaktorin käyttötarkoitus: | Moottorin ohjausResistiivinen kuorma |
| Käyttöluokka: | AC-1AC-3 |
| Laitteen esitys: | Esiasennettu suunnanvaihtovirtakiskolla |
| Napojen kuvaus: | 3P |
| Navan kosketinkokoonpano: | 3 NO |
| [Ue] nimelliskäyttöjännite: | Virtapiiri: Virtapiiri: |
| [Ie] nimelliskäyttövirta: | 9 A (kohdassa 25 A (kohdassa |
| Moottoriteho kW: | 2.2 kW 220...230 V AC 50 Hz4 kW 380...400 V AC 50 Hz4 kW 415...440 V AC 50 Hz5.5 kW 500 V AC 50 Hz5.5 kW 660...690 V AC 50 Hz |
| Moottoriteho hp: | 0.5 hp 115 V AC 60 Hz 1-vaihemoottoreille1 hp 230/240 V AC 60 Hz 1-vaihemoottoreille2 hp 200/208 V AC 60 Hz 3-vaihemoottoreille2 hp 230/240 V AC 60 Hz 3-vaihemoottoreille5 hp 460/480 V AC 60 Hz 3-vaihemoottoreille7.5 hp 575/600 V AC 60 Hz 3-vaihemoottoreille |
| Ohjauspiirin tyyppi: | AC 50/60 Hz |
| [Uc] ohjauspiirin jännite: | 42 V AC 50/60 Hz |
| Apukosketinkokoonpano: | 1 NO + 1 NC |
| [Uimp] nimellisimpulssikestojännite: | 6 kV standardin IEC 60947 mukaisesti |
| Ylijänniteluokka: | III |
| [Ith] tavanomainen vapaan ilman lämpövirta: | 10 A (60 °C) merkinantopiiriin25 A (60 °C) virtapiiriin |
| Irms nimelliskytkentäkyky: | 250 A 440 V virtapiiriin standardin IEC 60947 mukaisesti140 A AC merkinantopiiriin standardin IEC 60947-5-1 mukaisesti250 A DC merkinantopiiriin standardin IEC 60947-5-1 mukaisesti |
| Nimelliskatkaisukyky: | 250 A 440 V virtapiiriin standardin IEC 60947 mukaisesti |
| [Icw] nimellinen lyhytaikainen kestovirta: | 30 A 40 °C - 10 min virtapiiriin61 A 40 °C - 1 min virtapiiriin105 A 40 °C - 10 s virtapiiriin210 A 40 °C - 1 s virtapiiriin100 A - 1 s merkinantopiiriin120 A - 500 ms merkinantopiiriin140 A - 100 ms merkinantopiiriin |
| Liittyvä sulakekoko: | 25 A gG 20 A gG 10 A gG merkinantopiiriin standardin IEC 60947-5-1 mukaisesti |
| Keskimääräinen impedanssi: | 2.5 mOhm - Ith 25 A 50 Hz virtapiiriin |
| [Ui] nimelliseristysjännite: | Virtapiiri: 690 V standardin IEC 60947-4-1 mukaisestiVirtapiiri: 600 V CSA-sertifioituVirtapiiri: 600 V UL-sertifioituMerkinantopiiri: 690 V standardin IEC 60947-1 mukaisestiMerkinantopiiri: 600 V CSA-sertifioituMerkinantopiiri: 600 V UL-sertifioitu |
| Sähköinen kestävyys: | 0.6 Mcycles 25 A AC-1 Ue-jännitteellä 2 Mcycles 9 A AC-3 Ue-jännitteellä |
| Tehohäviö per napa: | 0.2 W AC-31.56 W AC-1 |
| Suojakansi: | Kanssa |
| Lukitustyyppi: | Mekaaninen |
| Kiinnitystuki: | LevyKisko |
| Standardit: | CSA C22.2 No 14EN 60947-4-1EN 60947-5-1IEC 60947-4-1IEC 60947-5-1UL 508 |
| Tuotesertifikaatit: | LROS (Lloyds register of shipping)BVGLDNVULCSARINAGOSTCCC |
| Liitännät - liittimet: | Virtapiiri: ruuvipuristinliittimet 1 kaapeli(a) 1...4 mm²joustava ilman kaapelipäätäVirtapiiri: ruuvipuristinliittimet 2 kaapeli(a) 1...4 mm²joustava ilman kaapelipäätäVirtapiiri: ruuvipuristinliittimet 1 kaapeli(a) 1...4 mm²joustava kaapelipäälläVirtapiiri: ruuvipuristinliittimet 2 kaapeli(a) 1...2.5 mm²joustava kaapelipäälläVirtapiiri: ruuvipuristinliittimet 1 kaapeli(a) 1...4 mm²kiinteäVirtapiiri: ruuvipuristinliittimet 2 kaapeli(a) 1...4 mm²kiinteäOhjauspiiri: ruuvipuristinliittimet 1 kaapeli(a) 1...4 mm²joustava ilman kaapelipäätäOhjauspiiri: ruuvipuristinliittimet 2 kaapeli(a) 1...4 mm²joustava ilman kaapelipäätäOhjauspiiri: ruuvipuristinliittimet 1 kaapeli(a) 1...4 mm²joustava kaapelipäälläOhjauspiiri: ruuvipuristinliittimet 2 kaapeli(a) 1...2.5 mm²joustava kaapelipäälläOhjauspiiri: ruuvipuristinliittimet 1 kaapeli(a) 1...4 mm²kiinteäOhjauspiiri: ruuvipuristinliittimet 2 kaapeli(a) 1...4 mm²kiinteä |
| Kiristysmomentti: | Virtapiiri: 1.7 N.m - ruuviliittimissä - litteällä ruuvitaltalla Ø 6 mmVirtapiiri: 1.7 N.m - ruuviliittimissä - Philips-ruuvitaltalla nro 2Ohjauspiiri: 1.7 N.m - ruuviliittimissä - litteällä ruuvitaltalla Ø 6 mmOhjauspiiri: 1.7 N.m - ruuviliittimissä - Philips-ruuvitaltalla nro 2 |
| Käyttöaika: | 12...22 ms sulkeutumiseen4...19 ms avautumiseen |
| Turvallisuuden luotettavuustaso: | B10d = 1369863 sykliä kontaktori nimelliskuormalla standardin EN/ISO 13849-1 mukaisestiB10d = 20000000 sykliä kontaktori mekaanisella kuormalla standardin EN/ISO 13849-1 mukaisesti |
| Mekaaninen kestävyys: | 15 Mcycles |
| Maksimi käyttövauhti: | 3600 sykliä/h 60 °C |
| Kelan teknologia: | Ilman sisäänrakennettua ylijännitesuojamoduulia |
|---|---|
| Ohjauspiirin jänniterajat: | 0.3...0.6 Uc (-40...70 °C):poiskytkentä AC 50/60 Hz0.8...1.1 Uc (-40...60 °C):käyttö AC 50 Hz0.85...1.1 Uc (-40...60 °C):käyttö AC 60 Hz1...1.1 Uc (60...70 °C):käyttö AC 50/60 Hz |
| Käynnistysteho VA: | 70 VA 60 Hz cos phi 0.75 (20 °C)70 VA 50 Hz cos phi 0.75 (20 °C) |
| Pitävä virrankulutus VA: | 7.5 VA 60 Hz cos phi 0.3 (20 °C)7 VA 50 Hz cos phi 0.3 (20 °C) |
| Lämmönhaihdutus: | 2...3 W 50/60 Hz |
| Apukoskettimien tyyppi: | mekaanisesti kytketty tyyppi 1 NO + 1 NC standardin IEC 60947-5-1 mukaisesti peilikosketin tyyppi 1 NC standardin IEC 60947-4-1 mukaisesti |
| Merkinantopiirin taajuus: | 25...400 Hz |
| Minimikytkentävirta: | 5 mA merkinantopiiriin |
| Minimikytkentäjännite: | 17 V merkinantopiiriin |
| Päällekkäisyyden estoaika: | 1.5 ms virran katkaisussa NC- ja NO-koskettimen välillä1.5 ms virran kytkemisessä NC- ja NO-koskettimen välillä |
| Eristysvastus: | > 10 MOhm merkinantopiiriin |
| Kosketinyhteensopivuus: | M2 |
| Yhteensopivuuskoodi: | LC2D |
| Tehoalue: | 0...0.5 kW 100...120 V 3-vaihe0.55...1 kW 100...120 V 3-vaihe0...0.5 kW 200...240 V 3-vaihe0.55...1 kW 200...240 V 3-vaihe1.1...2 kW 200...240 V 3-vaihe0...0.5 kW 380...440 V 3-vaihe0.55...1 kW 380...440 V 3-vaihe1.1...2 kW 380...440 V 3-vaihe2.2...3 kW 380...440 V 3-vaihe4...6 kW 380...440 V 3-vaihe0...0.5 kW 480...500 V 3-vaihe0.55...1 kW 480...500 V 3-vaihe1.1...2 kW 480...500 V 3-vaihe2.2...3 kW 480...500 V 3-vaihe4...6 kW 480...500 V 3-vaihe0...0.5 kW 525...690 V 3-vaihe0.55...1 kW 525...690 V 3-vaihe1.1...2 kW 525...690 V 3-vaihe2.2...3 kW 525...690 V 3-vaihe4...6 kW 525...690 V 3-vaihe |
| Moottorin käynnistimen tyyppi: | Kääntökontaktori |
| IP-suojausluokka: | IP20 etupinta standardin IEC 60529 mukaisesti |
|---|---|
| Suojauskäsittely: | TH standardin IEC 60068-2-30 mukaisesti |
| Likaantumisaste: | 3 |
| Ympäristön ilman käyttölämpötila: | -40...60 °C60...70 °C alennetulla nimellisarvolla |
| Ympäristön ilman varastointilämpötila: | -60...80 °C |
| Käyttökorkeus: | 0...3000 m |
| Palonkestävyys: | 850 °C standardin IEC 60695-2-1 mukaisesti |
| Palonkestävyys: | V1 standardin UL 94 mukaisesti |
| Mekaaninen kestävyys: | Tärinä, kontaktori auki: 2 Gn, 5...300 HzTärinä, kontaktori kiinni: 4 Gn, 5...300 HzIskut, kontaktori auki: 10 Gn 11 msIskut, kontaktori kiinni: 15 Gn 11 ms |
| Korkeus: | 77 mm |
| Leveys: | 90 mm |
| Syvyys: | 86 mm |
| Tuotteen paino: | 0.687 kg |
| Kestävän kehityksen tarjous: | Green Premium -tuoteREACh-asetus |
| EAN-koodi: | 3389110383256 |
|---|
