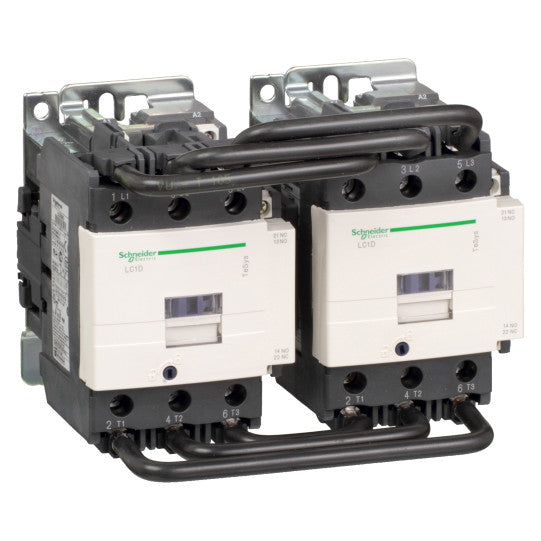

TeSys D -peruuttava kontaktori - 3P(3 NO) - AC-3 - <= 440 V 95 A - 24 V AC-kela - LC2D95B7
SKU: LC2D95B7
Normaalihinta €0,00
Ota meihin yhteyttä tämän tuotteen hinnan ja toimitusajan osalta. Tiimimme vastaa nopeasti.
Tarjoamme luotettavia maailmanlaajuisia toimituksia luotettujen logistiikkakumppaneiden kautta.
Useimmat tuotteet lähetetään 2–4 viikon kuluessa tilausvahvistuksesta riippuen varastotilanteesta ja toimittajien saatavuudesta.
Kun tilauksesi on lähetetty, saat seurantalingin toimituksen seuraamiseksi.
Kiireellisissä tapauksissa ota meihin yhteyttä ennen tilaamista – teemme parhaamme järjestääksemme nopeamman lähetyksen.
Panostamme pakkaamiseen ja varmistamme, että kaikki tuotteet toimitetaan turvallisesti ja ajallaan.
Toimitusaika: 2–3 viikkoa – Toimitetaan pian tilausvahvistuksen jälkeen
TeSys D -peruuttava kontaktori - 3P(3 NO) - AC-3 - <= 440 V 95 A - 24 V AC-kela - LC2D95B7
KUVAUS
| Tuotevalikoima: | TeSys D |
|---|---|
| Sarja: | TeSys |
| Tuotteen nimi: | TeSys D |
| Tuotteen tai komponentin tyyppi: | Suunnanvaihtokontaktori |
| Laitteen lyhyt nimi: | LC2D |
| Kontaktorin käyttötarkoitus: | Moottorin ohjausResistiivinen kuorma |
| Käyttöluokka: | AC-1AC-3 |
| Laitteen esitys: | Esiasennettu suunnanvaihtovirtakiskolla |
| Napojen kuvaus: | 3P |
| Navan kosketinkokoonpano: | 3 NO |
| [Ue] nimelliskäyttöjännite: | Power circuit: 1000 V AC 25...400 HzPower circuit: |
| [Ie] nimelliskäyttövirta: | 125 A (at 95 A (at |
| Moottoriteho kW: | 45 kW at 415...440 V AC 50 Hz (AC-3)55 kW at 500 V AC 50 Hz (AC-3)45 kW at 660...690 V AC 50 Hz (AC-3)45 kW at 1000 V AC 50 Hz (AC-3)25 kW at 220...230 V AC 50 Hz (AC-3)45 kW at 380...400 V AC 50 Hz (AC-3) |
| Moottoriteho hv: | 20 hp at 200/208 V AC 60 Hz for 3 phases motors7.5 hp at 115 V AC 60 Hz for 1 phase motors15 hp at 230/240 V AC 60 Hz for 1 phase motors25 hp at 230/240 V AC 60 Hz for 3 phases motors60 hp at 460/480 V AC 60 Hz for 3 phases motors60 hp at 575/600 V AC 60 Hz for 3 phases motors |
| Ohjauspiirin tyyppi: | AC 50/60 Hz |
| [Uc] ohjauspiirin jännite: | 24 V AC 50/60 Hz |
| Apukosketinkokoonpano: | 2 NO + 2 NC |
| [Uimp] nimellisimpulssi- withstand jännite: | 8 kV standardin IEC 60947 mukaan |
| Ylijänniteluokka: | III |
| [Ith] tavanomainen vapaan ilman lämpövirta: | 10 A (at 60 °C) for signalling circuit125 A (at 60 °C) for power circuit |
| Nimellinen kytkentäkyky Irms: | 140 A AC for signalling circuit conforming to IEC 60947-5-1250 A DC for signalling circuit conforming to IEC 60947-5-11100 A at 440 V for power circuit conforming to IEC 60947 |
| Nimellinen katkaisukapasiteetti: | 1100 A at 440 V for power circuit conforming to IEC 60947 |
| [Icw] nimellinen lyhytaikainen kestovirta: | 135 A 40 °C - 10 min for power circuit400 A 40 °C - 1 min for power circuit800 A 40 °C - 10 s for power circuit1100 A 40 °C - 1 s for power circuit100 A - 1 s for signalling circuit120 A - 500 ms for signalling circuit140 A - 100 ms for signalling circuit |
| Liittyvä sulakkeen luokitus: | 10 A gG for signalling circuit conforming to IEC 60947-5-1200 A gG at 160 A gG at |
| Keskimääräinen impedanssi: | 0.8 mOhm - Ith 125 A 50 Hz for power circuit |
| [Ui] nimellinen eristysjännite: | Power circuit: 1000 V conforming to IEC 60947-4-1Signalling circuit: 690 V conforming to IEC 60947-1Power circuit: 600 V CSA certifiedPower circuit: 600 V UL certifiedSignalling circuit: 600 V CSA certifiedSignalling circuit: 600 V UL certified |
| Sähköinen kestävyys: | 1.2 Mcycles 95 A AC-31.3 Mcycles 125 A AC-1 |
| Tehohäviö per napa: | 12.5 W AC-17.2 W AC-3 |
| Suojakansi: | Kanssa |
| Lukituksen tyyppi: | Mekaaninen |
| Asennustuki: | KiskoLevy |
| Standardit: | EN/IEC 60947-1EN/IEC 60947-4-1EN/IEC 60947-5-1UL 60947-4-1UL 60947-5-1CSA C22.2 No 60947-4-1CSA C22.2 No 60947-5-1GB/T 14048.4 |
| Tuotesertifikaatit: | ULCSARINAGOSTCCCDNVLROS (Lloyds register of shipping)GLBVUKCA |
| Liitännät - terminaalit: | Control circuit: screw clamp terminals 1 cable(s) 1...4 mm²flexible without cable endControl circuit: screw clamp terminals 2 cable(s) 1...4 mm²flexible without cable endControl circuit: screw clamp terminals 2 cable(s) 1...2.5 mm²flexible with cable endControl circuit: screw clamp terminals 1 cable(s) 1...4 mm²solidControl circuit: screw clamp terminals 2 cable(s) 1...4 mm²solidControl circuit: screw clamp terminals 1 cable(s) 1...2.5 mm²flexible with cable endPower circuit: connector 1 cable(s) 4...50 mm²flexible without cable endPower circuit: connector 2 cable(s) 4...25 mm²flexible without cable endPower circuit: connector 1 cable(s) 4...50 mm²flexible with cable endPower circuit: connector 2 cable(s) 4...16 mm²flexible with cable endPower circuit: connector 1 cable(s) 4...50 mm²solidPower circuit: connector 2 cable(s) 4...25 mm²solid |
| Kiristysmomentti: | Control circuit: 1.2 N.m - on screw clamp terminals - with screwdriver flat Ø 6 mmControl circuit: 1.2 N.m - on screw clamp terminals - with screwdriver Philips No 2Power circuit: 12 N.m - on connector - with screwdriver flat Ø 6 to Ø 8 mmPower circuit: 12 N.m - on connector hexagonal screw head 4 mm |
| Käyttöaika: | 20...35 ms closing6...20 ms opening |
| Turvallisuuden luotettavuustaso: | B10d = 1.3 Mcycles contactor with nominal load conforming to EN/ISO 13849-1B10d = 20 Mcycles contactor with mechanical load conforming to EN/ISO 13849-1 |
| Mekaaninen kestävyys: | 4 Mcycles |
| Suurin toimintanopeus: | 3600 cyc/h 60 °C |
| Kelan tekniikka: | Ilman sisäänrakennettua ylijännitesuojamoduulia |
|---|---|
| Ohjauspiirin jänniterajat: | 0.3...0.6 Uc (-40...70 °C):drop-out AC 50/60 Hz0.8...1.1 Uc (-40...55 °C):operational AC 50 Hz0.85...1.1 Uc (-40...55 °C):operational AC 60 Hz1...1.1 Uc (55...70 °C):operational AC 50/60 Hz |
| Sisääntuloteho VA: | 245 VA 60 Hz cos phi 0.75 (at 20 °C)245 VA 50 Hz cos phi 0.75 (at 20 °C) |
| Pitävä tehonkulutus VA: | 26 VA 60 Hz cos phi 0.3 (at 20 °C)26 VA 50 Hz cos phi 0.3 (at 20 °C) |
| Lämmönpoisto: | 6...10 W 50/60 Hz |
| Apukoskettimien tyyppi: | type mechanically linked 1 NO + 1 NC conforming to IEC 60947-5-1 type mirror contact 1 NC conforming to IEC 60947-4-1 |
| Merkinantopiirin taajuus: | 25...400 Hz |
| Minimikytkentävirta: | 5 mA merkinantopiirille |
| Minimikytkentäjännite: | 17 V merkinantopiirille |
| Päällekkäisyyden estoaika: | 1.5 ms on de-energisation between NC and NO contact1.5 ms on energisation between NC and NO contact |
| Eristysresistanssi: | > 10 MOhm merkinantopiirille |
| Kosketintyyppien yhteensopivuus: | M11 |
| Yhteensopivuuskoodi: | LC2D |
| Tehoalue: | 15...25 kW 200...240 V 3 vaihetta30...50 kW 380...440 V 3 vaihetta30...50 kW 480...500 V 3 vaihetta55...100 kW 480...500 V 3 vaihetta |
| Moottorin käynnistimen tyyppi: | Suunnanvaihtokontaktori |
| Kontaktorin kelan jännite: | 24 V AC vakio |
| IP-suojausluokka: | IP20 etupuoli standardin IEC 60529 mukaan |
|---|---|
| Suojakäsittely: | TH standardin IEC 60068-2-30 mukaan |
| Saasteaste: | 3 |
| Ympäristön ilman lämpötila käytössä: | -40...60 °C60...70 °C tehonlaskun kanssa |
| Ympäristön ilman lämpötila varastoinnissa: | -60...80 °C |
| Käyttökorkeus: | 0...3000 m |
| Palonkestävyys: | 850 °C standardin IEC 60695-2-1 mukaan |
| Palonesto: | V1 standardin UL 94 mukaan |
| Mekaaninen kestävyys: | Vibrations contactor open: 2 Gn, 5...300 HzShocks contactor open: 8 Gn for 11 msVibrations contactor closed: 3 Gn, 5...300 HzShocks contactor closed: 10 Gn for 11 ms |
| Korkeus: | 127 mm |
| Leveys: | 182 mm |
| Syvyys: | 158 mm |
| Tuotteen paino: | 3.2 kg |
| Kestävän kehityksen tarjonnan tila: | Green Premium -tuoteREACh-asetus |
| EAN-koodi: | 3389110458152 |
|---|
