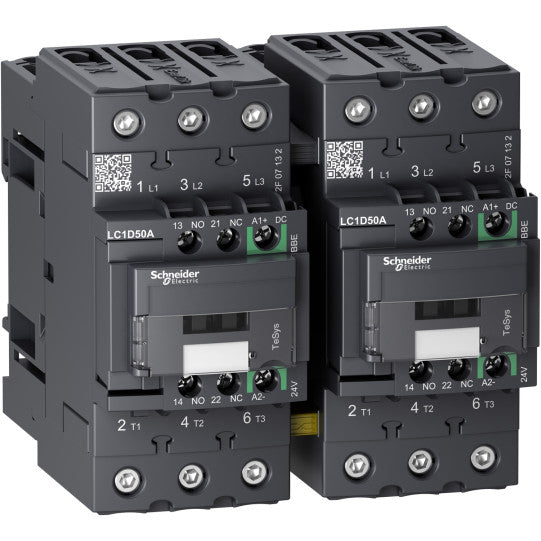

TeSys D suunnanvaihtokontaktori - 3P - <= 440 V - 50 A AC-3 - 24 V DC-käämi - LC2D50ABBE
KUVAUS
| Tuotevalikoima: | TeSys DTeSys Deca |
|---|---|
| Sarja: | TeSysTeSys Deca |
| Tuotteen nimi: | TeSys D GreenTeSys Deca |
| Tuotteen tai komponentin tyyppi: | Kääntökontaktori |
| Laitteen lyhyt nimi: | LC2D |
| Kontaktorin käyttö: | Resistive loadMotor control |
| Käyttöluokka: | AC-1AC-3 |
| Laitteen esitys: | Esiasennettu kääntövirtakiskolla |
| Napojen kuvaus: | 3P |
| Napojen kosketinkokoonpano: | 3 NO |
| [Ue] nimelliskäyttöjännite: | Power circuit: 690 V AC 25...400 Hz |
| [Ie] nimelliskäyttövirta: | 50 A (at 80 A (at |
| Moottoriteho kW: | 15 kW 220...230 V AC 50 Hz22 kW 380...400 V AC 50 Hz25 kW 415 V AC 50 Hz30 kW 440 V AC 50 Hz30 kW 500 V AC 50 Hz33 kW 660...690 V AC 50 Hz |
| Moottoriteho hp: | 3 hp 115 V AC 60 Hz 1-vaiheisille moottoreille7.5 hp 230/240 V AC 60 Hz 1-vaiheisille moottoreille15 hp 200/208 V AC 60 Hz 3-vaiheisille moottoreille15 hp 230/240 V AC 60 Hz 3-vaiheisille moottoreille40 hp 460/480 V AC 60 Hz 3-vaiheisille moottoreille40 hp 575/600 V AC 60 Hz 3-vaiheisille moottoreille |
| Ohjauspiirin tyyppi: | DC DC low consumption |
| [Uc] ohjauspiirin jännite: | 24 V DC |
| Apukosketinkokoonpano: | 1 NO + 1 NC |
| [Uimp] nimellisimpulssikestojännite: | 6 kV standardin IEC 60947 mukaisesti |
| Ylijänniteluokka: | III |
| [Ith] tavanomainen vapaan ilman lämpövirta: | 10 A (at 60 °C) for signalling circuit80 A (at 60 °C) for power circuit |
| Irms nimellinen kytkentäkapasiteetti: | 140 A AC for signalling circuit conforming to IEC 60947-5-1250 A DC for signalling circuit conforming to IEC 60947-5-1900 A 440 V for power circuit conforming to IEC 60947 |
| Nimellinen katkaisukapasiteetti: | 900 A 440 V for power circuit conforming to IEC 60947 |
| [Icw] nimellinen lyhytaikainen kestovirta: | 100 A - 1 s for signalling circuit120 A - 500 ms for signalling circuit140 A - 100 ms for signalling circuit400 A 40 °C - 10 s for power circuit810 A 40 °C - 1 s for power circuit84 A 40 °C - 10 min for power circuit208 A 40 °C - 1 min for power circuit |
| Liitetyt sulakearvot: | 10 A gG for signalling circuit conforming to IEC 60947-5-1100 A gG at 100 A gG at |
| Keskimääräinen impedanssi: | 1.5 mOhm - Ith 80 A 50 Hz for power circuit |
| [Ui] nimellinen eristysjännite: | Power circuit: 690 V conforming to IEC 60947-4-1Signalling circuit: 690 V conforming to IEC 60947-1 |
| Sähköinen kesto: | 1.8 Mcycles 42 A AC-3 at Ue 0.5 Mcycles 80 A AC-1 at Ue |
| Tehohäviö napaa kohti: | 3.7 W AC-39.6 W AC-1 |
| Suojakansi: | Kyllä |
| Lukituksen tyyppi: | Mekaaninen |
| Asennustuki: | RailPlate |
| Standardit: | EN/IEC 60947-4-1EN/IEC 60947-5-1UL 60947-4-1CSA C22.2 No 60947-4-1IEC 60335-1 |
| Tuotesertifikaatit: | CCCCSAEACULKCDNV-GLLROS (Lloyds register of shipping)UKCA |
| Liitännät - liittimet: | Ohjauspiiri: ruuviliittimet 1 kaapeli(a) 1...4 mm² taipuisa ilman kaapelipäätäOhjauspiiri: ruuviliittimet 2 kaapeli(a) 1...4 mm² taipuisa ilman kaapelipäätäOhjauspiiri: ruuviliittimet 1 kaapeli(a) 1...4 mm² taipuisa kaapelipäälläOhjauspiiri: ruuviliittimet 2 kaapeli(a) 1...2.5 mm² taipuisa kaapelipäälläOhjauspiiri: ruuviliittimet 1 kaapeli(a) 1...4 mm² kiinteäOhjauspiiri: ruuviliittimet 2 kaapeli(a) 1...4 mm² kiinteäVirtapiiri: EverLink BTR ruuviliittimet 1 kaapeli(a) 1...35 mm² taipuisa ilman kaapelipäätäVirtapiiri: EverLink BTR ruuviliittimet 2 kaapeli(a) 1...25 mm² taipuisa ilman kaapelipäätäVirtapiiri: EverLink BTR ruuviliittimet 1 kaapeli(a) 1...35 mm² taipuisa kaapelipäälläVirtapiiri: EverLink BTR ruuviliittimet 2 kaapeli(a) 1...25 mm² taipuisa kaapelipäälläVirtapiiri: EverLink BTR ruuviliittimet 1 kaapeli(a) 1...35 mm² kiinteäVirtapiiri: EverLink BTR ruuviliittimet 2 kaapeli(a) 1...25 mm² kiinteä |
| Kiristysmomentti: | Ohjauspiiri: 1.7 N.m - ruuviliittimissä - litteäkärkisellä ruuvimeisselillä Ø 6 mmOhjauspiiri: 1.7 N.m - ruuviliittimissä - Philips-ruuvimeisselillä No 2Virtapiiri: 8 N.m - EverLink BTR ruuviliittimissä - kaapeli 25...35 mm² kuusiokantaruuvipää 4 mmVirtapiiri: 5 N.m - EverLink BTR ruuviliittimissä - kaapeli 1...25 mm² kuusiokantaruuvipää 4 mm |
| Käyttöaika: | 55...65 ms sulkeutuminen20...120 ms avautuminen (päivämääräkoodi >= 17221)20...80 ms avautuminen (päivämääräkoodi >= 18011) |
| Turvallisuuden luotettavuustaso: | B10d = 1369863 sykliä kontaktori nimelliskuormituksella standardin EN/ISO 13849-1 mukaisestiB10d = 20000000 sykliä kontaktori mekaanisella kuormituksella standardin EN/ISO 13849-1 mukaisesti |
| Mekaaninen kesto: | 6 Mcycles |
| Suurin käyttöaste: | 3600 cyc/h 60 °C |
| Kelan tekniikka: | Sisäänrakennettu kaksisuuntainen huippurajoitus |
|---|---|
| Ohjauspiirin jänniterajat: | 0.8...1.2 Uc (-40...60 °C):käyttö DC1...1.2 Uc (60...70 °C):käyttö DC |
| Virrankulutus W: | 11 W 20 °C:ssa |
| Pitoajan virrankulutus W: | 0.5 W 20 °C:ssa |
| Lämpöhäviö: | 0.5 W |
| Apukoskettimien tyyppi: | tyyppi mekaanisesti kytketty 1 NO + 1 NC standardin IEC 60947-5-1 mukaisesti tyyppi peilikosketin 1 NC standardin IEC 60947-4-1 mukaisesti |
| Merkkipiirin taajuus: | 25...400 Hz |
| Minimikytkentävirta: | 5 mA merkkipiirille |
| Minimikytkentäjännite: | 17 V merkkipiirille |
| Ei-päällekkäinen aika: | 1.5 ms virrattomaksi kytkemisen jälkeen NC:n ja NO-koskettimen välillä1.5 ms virran kytkemisen jälkeen NC:n ja NO-koskettimen välillä |
| Eristysresistanssi: | > 10 MOhm merkkipiirille |
| Yhteensopivuuskoodi: | LC2D |
| IP-suojausluokka: | IP20 etupaneeli standardin IEC 60529 mukaisesti |
|---|---|
| Suojakäsittely: | TH standardin IEC 60068-2-30 mukaisesti |
| Saasteaste: | 3 |
| Ympäristön ilman lämpötila käyttöä varten: | -40...60 °C60...70 °C pienennetyllä teholla |
| Ympäristön ilman lämpötila varastointia varten: | -60...80 °C |
| Käyttökorkeus: | 0...3000 m |
| Palonkestävyys: | 850 °C standardin IEC 60695-2-1 mukaisesti |
| Palonesto: | V1 standardin UL 94 mukaisesti |
| Mekaaninen kestävyys: | Tärinät kontaktori auki: 2 Gn, 5...300 HzTärinät kontaktori kiinni: 4 Gn, 5...300 HzIskut kontaktori auki: 10 Gn 11 msIskut kontaktori kiinni: 15 Gn 11 ms |
| Korkeus: | 122 mm |
| Leveys: | 119 mm |
| Syvyys: | 120 mm |
| Tuotteen paino: | 2.164 kg |
| Väri: | Harmaa (SE GREY 6)Vihreä (SE GREEN 2) |
| Kestävän kehityksen tarjoustila: | Green Premium -tuoteREACh-asetus |
| EAN-koodi: | 3606480988189 |
|---|
