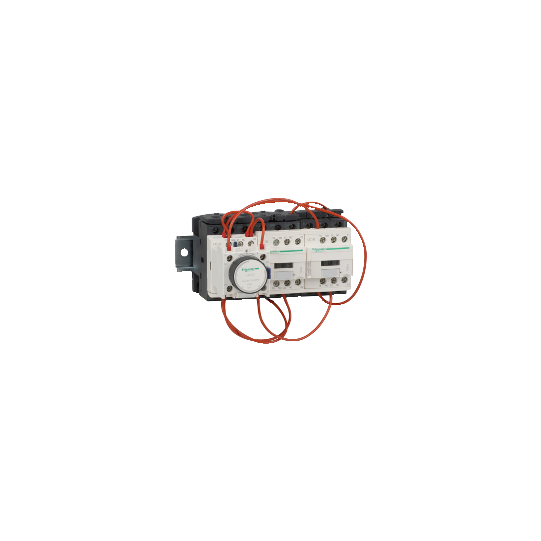

TeSys D - tähti-kolmio-käynnistin - 3 x 3P (3 NO) - 12 A - 230 V AC-kela - LC3D12AP7
SKU: LC3D12AP7
Normaalihinta €0,00
Ota meihin yhteyttä tämän tuotteen hinnan ja toimitusajan osalta. Tiimimme vastaa nopeasti.
Tarjoamme luotettavia maailmanlaajuisia toimituksia luotettujen logistiikkakumppaneiden kautta.
Useimmat tuotteet lähetetään 2–4 viikon kuluessa tilausvahvistuksesta riippuen varastotilanteesta ja toimittajien saatavuudesta.
Kun tilauksesi on lähetetty, saat seurantalingin toimituksen seuraamiseksi.
Kiireellisissä tapauksissa ota meihin yhteyttä ennen tilaamista – teemme parhaamme järjestääksemme nopeamman lähetyksen.
Panostamme pakkaamiseen ja varmistamme, että kaikki tuotteet toimitetaan turvallisesti ja ajallaan.
Toimitusaika: 2–3 viikkoa – Toimitetaan pian tilausvahvistuksen jälkeen
TeSys D - tähti-kolmio-käynnistin - 3 x 3P (3 NO) - 12 A - 230 V AC-kela - LC3D12AP7
KUVAUS
| Tuotevalikoima: | TeSys D |
|---|---|
| Tuotesarja: | TeSysTeSys Deca |
| Tuotenimi: | TeSys DTeSys Deca |
| Tuote tai komponenttityyppi: | Tähti-kolmio-käynnistin |
| Laitteen lyhyt nimi: | LC3D |
| Kontaktorin käyttö: | Moottorin ohjaus |
| Käyttöluokka: | AC-3 |
| Laitteen esitysmuoto: | Esijohdotettu |
| Napojen kuvaus: | 3 x 3P |
| Napakoskettimien kokoonpano: | 3 x 3 NO |
| [Ue] nimelliskäyttöjännite: | Tehopiiri: |
| [Ie] nimelliskäyttövirta: | 12 A (klo |
| Moottoriteho kW: | 11 kW, 380/400 V AC 50/60 Hz11 kW, 415 V AC 50/60 Hz11 kW, 440 V AC 50/60 Hz5.5 kW, 220/230 V AC 50/60 Hz |
| Ohjauspiirin tyyppi: | AC, 50/60 Hz |
| [Uc] ohjauspiirin jännite: | 230 V AC 50/60 Hz |
| Apukoskettimien kokoonpano: | 1 NC KM1-tähtikontaktorille |
| [Uimp] nimellisimpulssijännitekesto: | 6 kV IEC 60947 -standardin mukaisesti |
| Ylijänniteluokka: | III |
| [Ui] nimelliseristysjännite: | Tehopiiri: 690 V IEC 60947-4-1 -standardin mukaisestiTehopiiri: 600 V CSA-sertifioituTehopiiri: 600 V UL-sertifioituSignaalipiiri: 690 V IEC 60947-1 -standardin mukaisestiSignaalipiiri: 600 V CSA-sertifioituSignaalipiiri: 600 V UL-sertifioitu |
| Sähköinen kestävyys: | 2 Msykliä 12 A AC-3 Ue:llä |
| Toimitetut laitteet: | Suojakansi |
| Lukitustyyppi: | Mekaaninen |
| Asennustuki: | Levy |
| Standardit: | IEC 60947-5-1IEC 60947-4-1CSA C22.2 No 14EN 60947-5-1UL 508EN 60947-4-1IEC 60335-1 |
| Tuotesertifikaatit: | DNVCSABVLROS (Lloyds register of shipping)CCCRINAGLGOSTUL |
| Liitännät - liittimet: | Tehopiiri: ruuvipuristinliittimet 1 1...4 mm² - johdon jäykkyys: joustava ilman kaapelin päätäTehopiiri: ruuvipuristinliittimet 2 1...4 mm² - johdon jäykkyys: joustava ilman kaapelin päätäTehopiiri: ruuvipuristinliittimet 1 1...4 mm² - johdon jäykkyys: joustava kaapelin pään kanssaTehopiiri: ruuvipuristinliittimet 2 1...2.5 mm² - johdon jäykkyys: joustava kaapelin pään kanssaTehopiiri: ruuvipuristinliittimet 1 1...4 mm² - johdon jäykkyys: kiinteä ilman kaapelin päätäTehopiiri: ruuvipuristinliittimet 2 1...4 mm² - johdon jäykkyys: kiinteä ilman kaapelin päätäOhjauspiiri: ruuvipuristinliittimet 1 1...4 mm² - johdon jäykkyys: joustava ilman kaapelin päätäOhjauspiiri: ruuvipuristinliittimet 2 1...4 mm² - johdon jäykkyys: joustava ilman kaapelin päätäOhjauspiiri: ruuvipuristinliittimet 1 1...4 mm² - johdon jäykkyys: joustava kaapelin pään kanssaOhjauspiiri: ruuvipuristinliittimet 2 1...2.5 mm² - johdon jäykkyys: joustava kaapelin pään kanssaOhjauspiiri: ruuvipuristinliittimet 1 1...4 mm² - johdon jäykkyys: kiinteä ilman kaapelin päätäOhjauspiiri: ruuvipuristinliittimet 2 1...4 mm² - johdon jäykkyys: kiinteä ilman kaapelin päätä |
|---|---|
| Kiristysmomentti: | Tehopiiri: 1.7 N.m - ruuvipuristinliittimissä - litteällä ruuvitaltalla Ø 6 mmTehopiiri: 1.7 N.m - ruuvipuristinliittimissä - ristipääruuvitaltalla nro 2Ohjauspiiri: 1.7 N.m - ruuvipuristinliittimissä - litteällä ruuvitaltalla Ø 6 mmOhjauspiiri: 1.7 N.m - ruuvipuristinliittimissä - ristipääruuvitaltalla nro 2Tehopiiri: 1.7 N.m - ruuvipuristinliittimissä - Pozidriv-ruuvitaltalla nro 2Ohjauspiiri: 1.7 N.m - ruuvipuristinliittimissä - Pozidriv-ruuvitaltalla nro 2 |
| Mekaaninen kestävyys: | 15 Msykliä |
| Suurin toimintataajuus: | 30 jaksoa/h 60 °C |
| Käynnistysaika: | 30 s |
| Kelan tekniikka: | Ilman sisäänrakennettua ylijännitesuojamoduulia |
| Ohjauspiirin jänniterajat: | Putoaminen: 0.3...0.6 Uc 50/60 Hz (klo Käyttö: 0.8...1.1 Uc 50 Hz (klo Käyttö: 0.85...1.1 Uc 60 Hz (klo |
| Käynnistysteho VA: | 70 VA 60 Hz cos phi 0.75 (20 °C:ssa)70 VA 50 Hz cos phi 0.75 (20 °C:ssa) |
| Pitävä tehonkulutus VA: | 7.5 VA 60 Hz cos phi 0.3 (20 °C:ssa)7 VA 50 Hz cos phi 0.3 (20 °C:ssa) |
| Lämmönhukka: | 2...3 W 50/60 Hz:llä |
| Apukoskettimien tyyppi: | Mekaanisesti linkitetty IEC 60947-5-1 -standardin mukaisesti 3 x 1 NO + 1 NCPeilikosketin IEC 60947-4-1 -standardin mukaisesti 3 x 1 NC |
| Signaalipiirin taajuus: | 25...400 Hz |
| Pienin kytkentävirta: | 5 mA signaalipiirille |
| Kytkentäjännite: | 17 V signaalipiirille |
| Ei-päällekkäinen aika: | 1.5 ms jännitteen katkaisussa NC- ja NO-koskettimen välillä1.5 ms jännitteen kytkemisessä NC- ja NO-koskettimen välillä |
| Leveys: | 143 mm |
| Korkeus: | 124 mm |
| Syvyys: | 143 mm |
| Tuotteen paino: | 1.53 kg |
| Tehoalue: | 4...6 kW 200...240 V 3 vaihetta7...11 kW 380...440 V 3 vaihetta |
| Moottorin käynnistimen tyyppi: | Tähti-kolmio-käynnistin |
| Kontaktorin kelan jännite: | 230 V AC vakio |
| Eristysresistanssi: | > 10 MOhm signaalipiirille |
|---|---|
| IP-suojausluokka: | IP20 etupaneeli IEC 60529 -standardin mukaisesti |
| Suojakäsittely: | TH IEC 60068-2-30 -standardin mukaisesti |
| Likaantumisaste: | 3 |
| Varastoinnin ympäristön ilman lämpötila: | -60...80 °C |
| Käytön ympäristön ilman lämpötila: | -40...70 °C Uc:llä |
| Käyttökorkeus: | 3000 m ilman tehonlaskua |
| Palonkestävyys: | 850 °C IEC 60695-2-1 -standardin mukaisesti |
| Palonesto: | V1 UL 94 -standardin mukaisesti |
| Mekaaninen kestävyys: | Tärinä, kontaktori auki: 2 Gn, 5...300 HzTärinä, kontaktori suljettu: 4 Gn, 5...300 HzIskut, kontaktori auki: 10 Gn 11 msIskut, kontaktori suljettu: 15 Gn 11 ms |
| REACh-asetus: | Ei sisällä erittäin huolta aiheuttavia aineita kynnysarvon yliREACh-vapaa SVHC:stä |
| EAN-koodi: | 3389110545739 |
|---|
