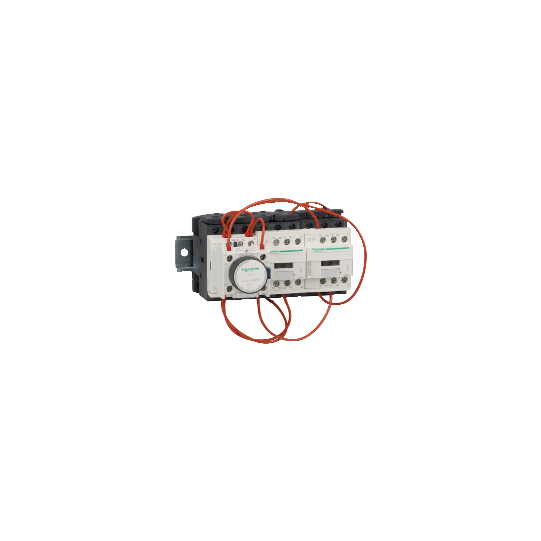

TeSys D - tähti-kolmiokäynnistin - 3 x 3P (3 NO) - 18 A - 230 V AC-kela - LC3D180AP7
SKU: LC3D180AP7
Normaalihinta €0,00
Ota meihin yhteyttä tämän tuotteen hinnan ja toimitusajan osalta. Tiimimme vastaa nopeasti.
Tarjoamme luotettavia maailmanlaajuisia toimituksia luotettujen logistiikkakumppaneiden kautta.
Useimmat tuotteet lähetetään 2–4 viikon kuluessa tilausvahvistuksesta riippuen varastotilanteesta ja toimittajien saatavuudesta.
Kun tilauksesi on lähetetty, saat seurantalingin toimituksen seuraamiseksi.
Kiireellisissä tapauksissa ota meihin yhteyttä ennen tilaamista – teemme parhaamme järjestääksemme nopeamman lähetyksen.
Panostamme pakkaamiseen ja varmistamme, että kaikki tuotteet toimitetaan turvallisesti ja ajallaan.
Toimitusaika: 2–3 viikkoa – Toimitetaan pian tilausvahvistuksen jälkeen
TeSys D - tähti-kolmiokäynnistin - 3 x 3P (3 NO) - 18 A - 230 V AC-kela - LC3D180AP7
KUVAUS
| Tuotesarja: | TeSys D |
|---|---|
| Sarja: | TeSysTeSys Deca |
| Tuotteen nimi: | TeSys DTeSys Deca |
| Tuotteen tai komponentin tyyppi: | Tähti-kolmio-käynnistin |
| Laitteen lyhyt nimi: | LC3D |
| Kontaktorin sovellus: | Moottorin ohjaus |
| Käyttöluokka: | AC-3 |
| Laitteen esitys: | Valmiiksi johdotettu |
| Napojen kuvaus: | 3 x 3P |
| Napakosketinkokoonpano: | 3 x 3 NO |
| [Ue] nimelliskäyttöjännite: | Tehojärjestelmä: |
| [Ie] nimelliskäyttövirta: | 18 A (klo |
| Moottorin teho kW: | 11 kW at 220/230 V AC 50/60 Hz22 kW at 415 V AC 50/60 Hz22 kW at 440 V AC 50/60 Hz18.5 kW at 380/400 V AC 50/60 Hz |
| Ohjauspiirin tyyppi: | AC klo 50/60 Hz |
| [Uc] ohjauspiirin jännite: | 230 V AC 50/60 Hz |
| Apukosketinkokoonpano: | 1 NC for KM1 tähtikontaktori |
| [Uimp] nimellisimpulssijännite: | 8 kV, vaatimusten IEC 60947 mukaisesti |
| Ylijänniteluokka: | III |
| [Ui] nimelliseristysjännite: | Tehojärjestelmä: 600 V CSA-sertifioituTehojärjestelmä: 600 V UL-sertifioituSignaalipiiri: 600 V CSA-sertifioituSignaalipiiri: 600 V UL-sertifioituTehojärjestelmä: 1000 V, vaatimusten IEC 60947-4-1 mukaisestiSignaalipiiri: 1000 V, vaatimusten IEC 60947-1 mukaisesti |
| Sähköinen kestävyys: | 1.65 Mcycles 18 A AC-3 klo Ue |
| Mukana tulevat varusteet: | Suojakansi |
| Lukitustyyppi: | Mekaaninen |
| Asennustuki: | Kisko |
| Standardit: | EN 60947-4-1EN 60947-5-1IEC 60947-4-1IEC 60947-5-1CSA C22.2 No 14UL 508IEC 60335-1 |
| Tuotesertifikaatit: | DNVCSARINALROS (Lloyds register of shipping)GOSTULCCCGLBV |
| Liitännät - riviliittimet: | Ohjauspiiri: ruuvipuristusliittimet 1 1...4 mm² - kaapelin jäykkyys: taipuisa ilman johdonpäätäOhjauspiiri: ruuvipuristusliittimet 2 1...4 mm² - kaapelin jäykkyys: taipuisa ilman johdonpäätäOhjauspiiri: ruuvipuristusliittimet 1 1...4 mm² - kaapelin jäykkyys: taipuisa johdonpäälläOhjauspiiri: ruuvipuristusliittimet 2 1...2.5 mm² - kaapelin jäykkyys: taipuisa johdonpäälläOhjauspiiri: ruuvipuristusliittimet 1 1...4 mm² - kaapelin jäykkyys: kiinteä ilman johdonpäätäOhjauspiiri: ruuvipuristusliittimet 2 1...4 mm² - kaapelin jäykkyys: kiinteä ilman johdonpäätäTehojärjestelmä: ruuvipuristusliittimet 1 1.5...6 mm² - kaapelin jäykkyys: taipuisa ilman johdonpäätäTehojärjestelmä: ruuvipuristusliittimet 2 1.5...6 mm² - kaapelin jäykkyys: taipuisa ilman johdonpäätäTehojärjestelmä: ruuvipuristusliittimet 1 1...6 mm² - kaapelin jäykkyys: taipuisa johdonpäälläTehojärjestelmä: ruuvipuristusliittimet 2 1...4 mm² - kaapelin jäykkyys: taipuisa johdonpäälläTehojärjestelmä: ruuvipuristusliittimet 1 1.5...6 mm² - kaapelin jäykkyys: kiinteä ilman johdonpäätäTehojärjestelmä: ruuvipuristusliittimet 2 1.5...6 mm² - kaapelin jäykkyys: kiinteä ilman johdonpäätä |
|---|---|
| Kiristysmomentti: | Tehojärjestelmä: 1.7 N.m - ruuvipuristusliittimissä - ruuvitaltalla, tasapää Ø 6 mmTehojärjestelmä: 1.7 N.m - ruuvipuristusliittimissä - ruuvitaltalla, Philips nro 2Ohjauspiiri: 1.7 N.m - ruuvipuristusliittimissä - ruuvitaltalla, tasapää Ø 6 mmOhjauspiiri: 1.7 N.m - ruuvipuristusliittimissä - ruuvitaltalla, Philips nro 2Tehojärjestelmä: 1.7 N.m - ruuvipuristusliittimissä - ruuvitaltalla, pozidriv nro 2Ohjauspiiri: 1.7 N.m - ruuvipuristusliittimissä - ruuvitaltalla, pozidriv nro 2 |
| Suurin toimintanopeus: | 30 sykliä/h 60 °C |
| Käynnistysaika: | 30 s |
| Kelan tekniikka: | Ilman sisäänrakennettua ylijännitesuojamoduulia |
| Ohjauspiirin jännite-rajat: | Irrotus: 0.3...0.6 Uc klo 50/60 Hz (klo Käyttö: 0.8...1.1 Uc klo 50 Hz (klo Käyttö: 0.85...1.1 Uc klo 60 Hz (klo |
| Käynnistysteho VA: | 70 VA 60 Hz cos phi 0.75 (klo 20 °C)70 VA 50 Hz cos phi 0.75 (klo 20 °C) |
| Pidätysteho VA: | 7.5 VA 60 Hz cos phi 0.3 (klo 20 °C)7 VA 50 Hz cos phi 0.3 (klo 20 °C) |
| Lämmönhukka: | 2...3 W klo 50/60 Hz |
| Apukosketintyyppi: | Mekaanisesti linkitetty, vaatimusten IEC 60947-5-1 mukaisesti 3 x 1 NO + 1 NCPeilikosketin, vaatimusten IEC 60947-4-1 mukaisesti 3 x 1 NC |
| Signaalipiirin taajuus: | 25...400 Hz |
| Minimikytkentävirta: | 5 mA signaalipiirille |
| Kytkentäjännite: | 17 V signaalipiirille |
| Päällekkäisyydenestoaika: | 1.5 ms virran katkaisussa NC- ja NO-koskettimien välillä1.5 ms virran kytkemisessä NC- ja NO-koskettimien välillä |
| Leveys: | 144 mm |
| Korkeus: | 124 mm |
| Syvyys: | 143 mm |
| Tuotteen paino: | 1.73 kg |
| Tehoalue: | 7...11 kW at 200...240 V 3 vaihetta15...25 kW at 380...440 V 3 vaihetta |
| Moottorikäynnistimen tyyppi: | Tähti-kolmio-käynnistin |
| Kontaktorin kelan jännite: | 230 V AC vakio |
| Eristysvastus: | > 10 MOhm signaalipiirille |
|---|---|
| IP-suojausluokka: | IP20 etupinta standardin IEC 60529 mukaisesti |
| Suojaava käsittely: | TH standardin IEC 60068-2-30 mukaisesti |
| Likaantumisaste: | 3 |
| Ympäristön ilman lämpötila varastoinnissa: | -60...80 °C |
| Ympäristön ilman lämpötila käytössä: | -40...70 °C at Uc |
| Käyttökorkeus: | 3000 m ilman alentamista |
| Palonkestävyys: | 850 °C standardin IEC 60695-2-1 mukaisesti |
| Palonestoaine: | V1 standardin UL 94 mukaisesti |
| Mekaaninen kestävyys: | Tärinä, kontaktori auki: 2 Gn, 5...300 HzTärinä, kontaktori kiinni: 4 Gn, 5...300 HzIskut, kontaktori auki: 10 Gn 11 msIskut, kontaktori kiinni: 15 Gn 11 ms |
| REACh-asetus: | Vapaita erittäin korkean riskin aineista kynnysarvon ylittävänäREACh vapaa SVHC:stä |
| EAN-koodi: | 3389110549706 |
|---|
