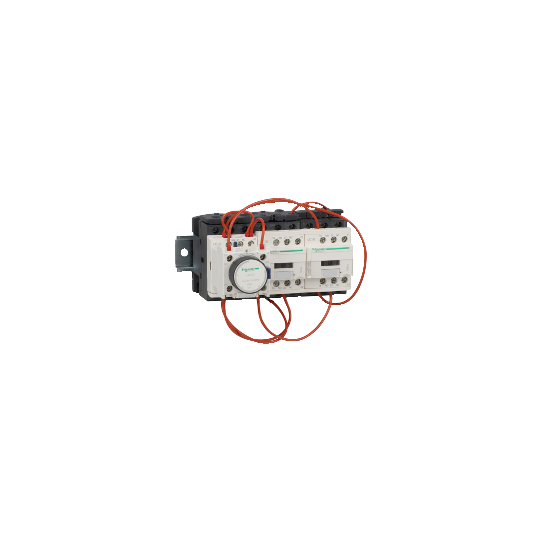

TeSys D - tähti-kolmio-käynnistin - 3 x 3P (3 NO) - 18 A - 230 V AC-kela - LC3D18AP7
KUVAUS
| Tuotesarja: | TeSys D |
|---|---|
| Tuotevalikoima: | TeSysTeSys Deca |
| Tuotteen nimi: | TeSys DTeSys Deca |
| Tuotteen tai komponentin tyyppi: | Tähti-kolmio-käynnistin |
| Laitteen lyhyt nimi: | LC3D |
| Kontaktorisovellus: | Moottoriohjaus |
| Käyttöluokka: | AC-3 |
| Laitteen esittely: | Johdotettu |
| Napojen kuvaus: | 3 x 3P |
| Napakoskettimien kokoonpano: | 3 x 3 NO |
| [Ue] nimellinen käyttöjännite: | Tehopiiri: |
| [Ie] nimellinen käyttövirta: | 18 A (klo |
| Moottorin teho kW: | 11 kW (220/230 V AC 50/60 Hz)22 kW (415 V AC 50/60 Hz)22 kW (440 V AC 50/60 Hz)18.5 kW (380/400 V AC 50/60 Hz) |
| Ohjauspiirin tyyppi: | AC 50/60 Hz |
| [Uc] ohjauspiirin jännite: | 230 V AC 50/60 Hz |
| Apukosketinkokoonpano: | 1 NC KM1-tähtikontaktorille |
| [Uimp] nimellinen impulssijännitekesto: | 6 kV standardin IEC 60947 mukaan |
| Ylijänniteluokka: | III |
| [Ui] nimellinen eristysjännite: | Tehopiiri: 690 V standardin IEC 60947-4-1 mukaanTehopiiri: 600 V CSA-sertifioituTehopiiri: 600 V UL-sertifioituMerkkipiiri: 690 V standardin IEC 60947-1 mukaanMerkkipiiri: 600 V CSA-sertifioituMerkkipiiri: 600 V UL-sertifioitu |
| Sähköinen kestävyys: | 1,65 Msykliä 18 A AC-3 nimellisjännitteellä Ue |
| Mukana toimitettavat laitteet: | Suojakansi |
| Lukitustyyppi: | Mekaaninen |
| Asennustuki: | Levy |
| Standardit: | UL 508IEC 60947-4-1EN 60947-5-1IEC 60947-5-1CSA C22.2 No 14EN 60947-4-1IEC 60335-1 |
| Tuotesertifikaatit: | ULCSABVGLRINACCCLROS (Lloyds Register of Shipping)GOSTDNV |
| Liitännät - riviliittimet: | Ohjauspiiri: ruuviliittimet 1 1...4 mm² - kaapelin jäykkyys: joustava ilman kaapelipäätäOhjauspiiri: ruuviliittimet 2 1...4 mm² - kaapelin jäykkyys: joustava ilman kaapelipäätäOhjauspiiri: ruuviliittimet 1 1...4 mm² - kaapelin jäykkyys: joustava kaapelipäälläOhjauspiiri: ruuviliittimet 2 1...2,5 mm² - kaapelin jäykkyys: joustava kaapelipäälläOhjauspiiri: ruuviliittimet 1 1...4 mm² - kaapelin jäykkyys: kiinteä ilman kaapelipäätäOhjauspiiri: ruuviliittimet 2 1...4 mm² - kaapelin jäykkyys: kiinteä ilman kaapelipäätäTehopiiri: ruuviliittimet 1 1,5...6 mm² - kaapelin jäykkyys: joustava ilman kaapelipäätäTehopiiri: ruuviliittimet 2 1,5...6 mm² - kaapelin jäykkyys: joustava ilman kaapelipäätäTehopiiri: ruuviliittimet 1 1...6 mm² - kaapelin jäykkyys: joustava kaapelipäälläTehopiiri: ruuviliittimet 2 1...4 mm² - kaapelin jäykkyys: joustava kaapelipäälläTehopiiri: ruuviliittimet 1 1,5...6 mm² - kaapelin jäykkyys: kiinteä ilman kaapelipäätäTehopiiri: ruuviliittimet 2 1,5...6 mm² - kaapelin jäykkyys: kiinteä ilman kaapelipäätä |
|---|---|
| Kiristysmomentti: | Tehopiiri: 1,7 N.m - ruuviliittimissä - tasapäisellä ruuvimeisselillä Ø 6 mmTehopiiri: 1,7 N.m - ruuviliittimissä - Philips-ruuvimeisselillä No 2Ohjauspiiri: 1,7 N.m - ruuviliittimissä - tasapäisellä ruuvimeisselillä Ø 6 mmOhjauspiiri: 1,7 N.m - ruuviliittimissä - Philips-ruuvimeisselillä No 2Tehopiiri: 1,7 N.m - ruuviliittimissä - Pozidriv-ruuvimeisselillä No 2Ohjauspiiri: 1,7 N.m - ruuviliittimissä - Pozidriv-ruuvimeisselillä No 2 |
| Suurin toimintataajuus: | 30 kytkentää/h 60 °C |
| Käynnistysaika: | 30 s |
| Kelatekniikka: | Ilman sisäänrakennettua ylijännitesuojamoduulia |
| Ohjauspiirin jänniterajat: | Putoamisjännite: 0,3...0,6 Uc (50/60 Hz) (käytössä: 0,8...1,1 Uc (50 Hz) (käytössä: 0,85...1,1 Uc (60 Hz) ( |
| Käynnistysteho VA: | 70 VA 60 Hz cos φ 0,75 (20 °C:ssa)70 VA 50 Hz cos φ 0,75 (20 °C:ssa) |
| Pitävä tehonkulutus VA: | 7,5 VA 60 Hz cos φ 0,3 (20 °C:ssa)7 VA 50 Hz cos φ 0,3 (20 °C:ssa) |
| Lämmönhukka: | 2...3 W (50/60 Hz) |
| Apukoskettimien tyyppi: | Mekaanisesti kytketty standardin IEC 60947-5-1 mukaisesti 3 x 1 NO + 1 NCSpeilikosketin standardin IEC 60947-4-1 mukaisesti 3 x 1 NC |
| Merkkipiirin taajuus: | 25...400 Hz |
| Minimikytkentävirta: | 5 mA merkkipiirille |
| Kytkentäjännite: | 17 V merkkipiirille |
| Päällekkäisyyden estävä aika: | 1,5 ms virran katkaisun yhteydessä NC- ja NO-koskettimien välillä1,5 ms virran kytkemisen yhteydessä NC- ja NO-koskettimien välillä |
| Leveys: | 144 mm |
| Korkeus: | 124 mm |
| Syvyys: | 143 mm |
| Tuotteen paino: | 1,73 kg |
| Tehoalue: | 7...11 kW (200...240 V 3-vaihe)15...25 kW (380...440 V 3-vaihe) |
| Moottorikäynnistimen tyyppi: | Tähti-kolmio-käynnistin |
| Kontaktorikelan jännite: | 230 V AC standardi |
| Eristysvastus: | > 10 MOhm merkkipiirille |
|---|---|
| IP-suojausluokka: | IP20 etupuolelta standardin IEC 60529 mukaan |
| Suojakäsittely: | TH standardin IEC 60068-2-30 mukaan |
| Saasteluokka: | 3 |
| Varastointilämpötila: | -60...80 °C |
| Ympäristön käyttölämpötila: | -40...70 °C nimellisjännitteellä Uc |
| Käyttökorkeus: | 3000 m ilman alentamista |
| Palonkestävyys: | 850 °C standardin IEC 60695-2-1 mukaan |
| Palonesto: | V1 standardin UL 94 mukaan |
| Mekaaninen kestävyys: | Tärinä, kontaktori auki: 2 Gn, 5...300 HzTärinä, kontaktori kiinni: 4 Gn, 5...300 HzIskut, kontaktori auki: 10 Gn 11 msIskut, kontaktori kiinni: 15 Gn 11 ms |
| REACh-asetus: | Vapaita erittäin huolestuttavista aineista kynnysarvon yläpuolellaREACh, vapaa SVHC-aineista |
| EAN-koodi: | 3389110546125 |
|---|
