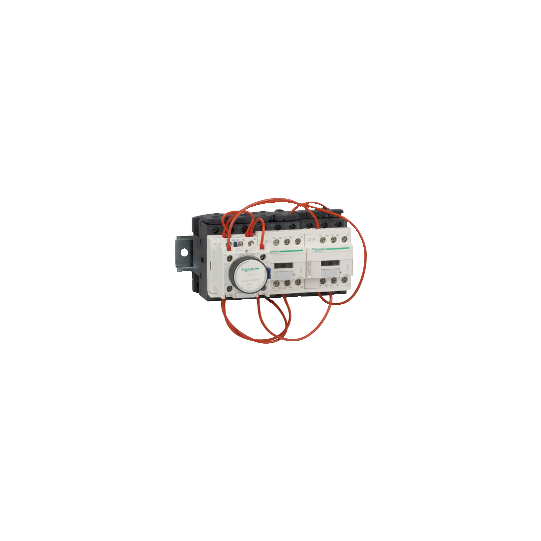

TeSys D - tähti-kolmio-käynnistin - 3 x 3P (3 NO) - 9 A - 230 V AC kela - LC3D090AP7
SKU: LC3D090AP7
Normaalihinta €0,00
Ota meihin yhteyttä tämän tuotteen hinnan ja toimitusajan osalta. Tiimimme vastaa nopeasti.
Tarjoamme luotettavia maailmanlaajuisia toimituksia luotettujen logistiikkakumppaneiden kautta.
Useimmat tuotteet lähetetään 2–4 viikon kuluessa tilausvahvistuksesta riippuen varastotilanteesta ja toimittajien saatavuudesta.
Kun tilauksesi on lähetetty, saat seurantalingin toimituksen seuraamiseksi.
Kiireellisissä tapauksissa ota meihin yhteyttä ennen tilaamista – teemme parhaamme järjestääksemme nopeamman lähetyksen.
Panostamme pakkaamiseen ja varmistamme, että kaikki tuotteet toimitetaan turvallisesti ja ajallaan.
Toimitusaika: 2–3 viikkoa – Toimitetaan pian tilausvahvistuksen jälkeen
TeSys D - tähti-kolmio-käynnistin - 3 x 3P (3 NO) - 9 A - 230 V AC kela - LC3D090AP7
KUVAUS
| Tuotevalikoima: | TeSys D |
|---|---|
| Tuoteperhe: | TeSysTeSys Deca |
| Tuotteen nimi: | TeSys DTeSys Deca |
| Tuotteen tai komponentin tyyppi: | Tähtikolmio-käynnistin |
| Laitteen lyhyt nimi: | LC3D |
| Kontaktorin käyttö: | Moottorin ohjaus |
| Käyttöluokka: | AC-3 |
| Laitteen esitys: | Valmiiksi johdotettu |
| Napojen kuvaus: | 3 x 3P |
| Napakosketinkokoonpano: | 3 x 3 NO |
| [Ue] nimellistoimintajännite: | Tehopiiri: |
| [Ie] nimellistoimintavirta: | 9 A (klo |
| Moottorin teho kW: | 4 kW, 220/230 V AC 50/60 Hz7.5 kW, 380/400 V AC 50/60 Hz7.5 kW, 415 V AC 50/60 Hz7.5 kW, 440 V AC 50/60 Hz |
| Ohjauspiirin tyyppi: | AC 50/60 Hz |
| [Uc] ohjauspiirin jännite: | 230 V AC 50/60 Hz |
| Apukoskettimien kokoonpano: | 1 NC KM1-tähtikontaktorille |
| [Uimp] nimellisimpulssijännite: | 6 kV standardin IEC 60947 mukaan |
| Ylijänniteluokka: | III |
| [Ui] nimelliseristysjännite: | Tehopiiri: 690 V standardin IEC 60947-4-1 mukaanTehopiiri: 600 V CSA-sertifioituTehopiiri: 600 V UL-sertifioituMerkkivalopiiri: 690 V standardin IEC 60947-1 mukaanMerkkivalopiiri: 600 V CSA-sertifioituMerkkivalopiiri: 600 V UL-sertifioitu |
| Sähköinen kestävyys: | 2 Mcycles 9 A AC-3 Ue:llä |
| Toimitettavat varusteet: | Suojakansi |
| Lukitustyyppi: | Mekaaninen |
| Asennustuki: | Kisko |
| Standardit: | IEC 60947-5-1CSA C22.2 No 14IEC 60947-4-1EN 60947-4-1UL 508EN 60947-5-1IEC 60335-1 |
| Tuotesertifikaatit: | RINACCCBVULGOSTLROS (Lloyds register of shipping)GLDNVCSA |
| Liitännät - liittimet: | Tehopiiri: ruuvipuristusliittimet 1 1...4 mm² - johdinjäykkyys: joustava ilman johdinpäätäTehopiiri: ruuvipuristusliittimet 2 1...4 mm² - johdinjäykkyys: joustava ilman johdinpäätäTehopiiri: ruuvipuristusliittimet 1 1...4 mm² - johdinjäykkyys: joustava johdinpäälläTehopiiri: ruuvipuristusliittimet 2 1...2.5 mm² - johdinjäykkyys: joustava johdinpäälläTehopiiri: ruuvipuristusliittimet 1 1...4 mm² - johdinjäykkyys: kiinteä ilman johdinpäätäTehopiiri: ruuvipuristusliittimet 2 1...4 mm² - johdinjäykkyys: kiinteä ilman johdinpäätäOhjauspiiri: ruuvipuristusliittimet 1 1...4 mm² - johdinjäykkyys: joustava ilman johdinpäätäOhjauspiiri: ruuvipuristusliittimet 2 1...4 mm² - johdinjäykkyys: joustava ilman johdinpäätäOhjauspiiri: ruuvipuristusliittimet 1 1...4 mm² - johdinjäykkyys: joustava johdinpäälläOhjauspiiri: ruuvipuristusliittimet 2 1...2.5 mm² - johdinjäykkyys: joustava johdinpäälläOhjauspiiri: ruuvipuristusliittimet 1 1...4 mm² - johdinjäykkyys: kiinteä ilman johdinpäätäOhjauspiiri: ruuvipuristusliittimet 2 1...4 mm² - johdinjäykkyys: kiinteä ilman johdinpäätä |
|---|---|
| Kiristysmomentti: | Tehopiiri: 1.7 N.m - ruuvipuristusliittimissä - litteällä ruuvitaltalla Ø 6 mmTehopiiri: 1.7 N.m - ruuvipuristusliittimissä - Philips-ruuvitaltalla nro 2Ohjauspiiri: 1.7 N.m - ruuvipuristusliittimissä - litteällä ruuvitaltalla Ø 6 mmOhjauspiiri: 1.7 N.m - ruuvipuristusliittimissä - Philips-ruuvitaltalla nro 2Tehopiiri: 1.7 N.m - ruuvipuristusliittimissä - Pozidriv-ruuvitaltalla nro 2Ohjauspiiri: 1.7 N.m - ruuvipuristusliittimissä - Pozidriv-ruuvitaltalla nro 2 |
| Mekaaninen kestävyys: | 15 Mcycles |
| Suurin toimintataajuus: | 30 sykliä/h 60 °C |
| Käynnistysaika: | 30 s |
| Kelateknologia: | Ilman sisäänrakennettua ylijännitesuojamoduulia |
| Ohjauspiirin jänniterajat: | Katkaisu: 0.3...0.6 Uc 50/60 Hz (klo Käyttö: 0.8...1.1 Uc 50 Hz (klo Käyttö: 0.85...1.1 Uc 60 Hz (klo |
| Käynnistysteho VA: | 70 VA 60 Hz cos phi 0.75 (20 °C)70 VA 50 Hz cos phi 0.75 (20 °C) |
| Pitävä virrankulutus VA: | 7.5 VA 60 Hz cos phi 0.3 (20 °C)7 VA 50 Hz cos phi 0.3 (20 °C) |
| Lämmönhukka: | 2...3 W 50/60 Hz |
| Apukoskettimien tyyppi: | Mekaanisesti linkitetty standardin IEC 60947-5-1 mukaan 3 x 1 NO + 1 NCSpeilikosketin standardin IEC 60947-4-1 mukaan 3 x 1 NC |
| Merkkipiirin taajuus: | 25...400 Hz |
| Minimi kytkentävirta: | 5 mA merkkipiirille |
| Kytkentäjännite: | 17 V merkkipiirille |
| Ei-päällekkäinen aika: | 1.5 ms virran katkaisussa NC- ja NO-koskettimien välillä1.5 ms virran kytkemisessä NC- ja NO-koskettimien välillä |
| Leveys: | 143 mm |
| Korkeus: | 124 mm |
| Syvyys: | 143 mm |
| Tuotteen paino: | 1.53 kg |
| Tehoalue: | 4...6 kW 200...240 V 3 vaihetta7...11 kW 380...440 V 3 vaihetta4...6 kW 380...440 V 3 vaihetta2.2...3 kW 200...240 V 3 vaihetta |
| Moottorikäynnistimen tyyppi: | Tähtikolmio-käynnistin |
| Kontaktorikelan jännite: | 230 V AC vakio |
| Eristysresistanssi: | > 10 MOhm merkkipiirille |
|---|---|
| IP-suojausluokka: | IP20 etupinta standardin IEC 60529 mukaan |
| Suojakäsittely: | TH standardin IEC 60068-2-30 mukaan |
| Saasteaste: | 3 |
| Ympäristön ilman lämpötila varastoinnissa: | -60...80 °C |
| Ympäristön ilman lämpötila käytössä: | -40...70 °C Uc:ssä |
| Käyttökorkeus: | 3000 m ilman alentamista |
| Palonkestävyys: | 850 °C standardin IEC 60695-2-1 mukaan |
| Palonestokyky: | V1 standardin UL 94 mukaan |
| Mekaaninen kestävyys: | Tärinä kontaktori auki: 2 Gn, 5...300 HzTärinä kontaktori kiinni: 4 Gn, 5...300 HzIskut kontaktori auki: 10 Gn 11 msIskut kontaktori kiinni: 15 Gn 11 ms |
| REACh-asetus: | Ei sisällä erittäin huolestuttavia aineita yli kynnyksenREACh vapaa SVHC:stä |
| EAN-koodi: | 3389110545586 |
|---|
