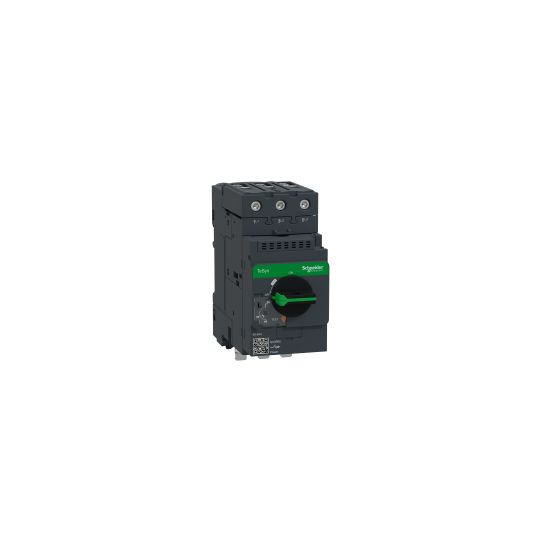

TeSys - moottorinsuojakatkaisija GV3 - 3P - 48A - 65A - Everlink BTR (1 riviliitin) - GV3P651
SKU: GV3P651
Normaalihinta €0,00
Ota meihin yhteyttä tämän tuotteen hinnan ja toimitusajan osalta. Tiimimme vastaa nopeasti.
Tarjoamme luotettavia maailmanlaajuisia toimituksia luotettujen logistiikkakumppaneiden kautta.
Useimmat tuotteet lähetetään 2–4 viikon kuluessa tilausvahvistuksesta riippuen varastotilanteesta ja toimittajien saatavuudesta.
Kun tilauksesi on lähetetty, saat seurantalingin toimituksen seuraamiseksi.
Kiireellisissä tapauksissa ota meihin yhteyttä ennen tilaamista – teemme parhaamme järjestääksemme nopeamman lähetyksen.
Panostamme pakkaamiseen ja varmistamme, että kaikki tuotteet toimitetaan turvallisesti ja ajallaan.
TeSys - moottorinsuojakatkaisija GV3 - 3P - 48A - 65A - Everlink BTR (1 riviliitin) - GV3P651
KUVAUS
| Sarja: | TeSys |
|---|---|
| Tuotteen nimi: | TeSys GV3 |
| Laitteen lyhennetty nimi: | GV3P |
| Tuotteen toiminto: | Katkaisija |
| Laitteen toiminto: | Moottori |
| Laukaisutekniikka: | Lämpömagneettinen |
| Napojen kuvaus: | 3P |
|---|---|
| Verkon tyyppi: | AC |
| Käyttöluokka: | AC-3, IEC 60947-4-1 -standardin mukainenA, IEC 60947-2 -standardin mukainen |
| Verkkotaajuus: | 50/60 Hz, IEC 60947-4-1 -standardin mukainen |
| Kiinnitystapa: | Kiinnitetty 35 mm:n symmetriseen DIN-kiskoonRuuvattu paneeliin (3 x M4-ruuvilla) |
| Asennusasento: | Kaikki asennot |
| Moottoriteho kW: | 45 kW @ 500 V AC 50/60 Hz55 kW @ 690 V AC 50/60 Hz30 kW @ 400/415 V AC 50/60 Hz |
| Katkaisukyky: | 50 kA Icu @ 440 V AC 50/60 Hz, IEC 60947-2 -standardin mukainen100 kA Icu @ 230/240 V AC 50/60 Hz, IEC 60947-2 -standardin mukainen50 kA Icu @ 400/415 V AC 50/60 Hz, IEC 60947-2 -standardin mukainen6 kA Icu @ 690 V AC 50/60 Hz, IEC 60947-2 -standardin mukainen12 kA Icu @ 500 V AC 50/60 Hz, IEC 60947-2 -standardin mukainen |
| [Ics] nimellinen oikosulun palvelunkatkaisukyky: | 100 % @ 230/240 V AC 50/60 Hz, IEC 60947-2 -standardin mukainen100 % @ 440 V AC 50/60 Hz, IEC 60947-2 -standardin mukainen0,5 @ 500 V AC 50/60 Hz, IEC 60947-2 -standardin mukainen0,5 @ 690 V AC 50/60 Hz, IEC 60947-2 -standardin mukainen100 % @ 400/415 V AC 50/60 Hz, IEC 60947-2 -standardin mukainen |
| Ohjaustyyppi: | Kiertopainike |
| In nimelliskäyttövirta: | 65 A |
| Laukaisimen luokitus: | 48 - 65 A |
| Magneettinen laukaisuvirta: | 910 A |
| [Ue] nimelliskäyttöjännite: | 690 V AC 50/60 Hz, IEC 60947-2 -standardin mukainen |
| [Ui] nimelliseristysjännite: | 690 V AC 50/60 Hz, IEC 60947-2 -standardin mukainen |
| [Ith] tavanomainen lämpövirta: | 65 A, IEC 60947-4-1 -standardin mukainen |
| [Uimp] nimellinen impulssikestojännite: | 6 kV, IEC 60947-2 -standardin mukainen |
| Häviöteho per napa: | 8 W |
| Mekaaninen käyttöikä: | 50000 jaksoa |
| Sähköinen käyttöikä: | 50000 jaksoa AC-3-käytössä 440 V In |
| Ohjausnopeus: | 25 sykliä/h |
| Nimelliskäyttö: | Jatkuva, IEC 60947-4-1 -standardin mukainen |
| Liitäntätapa: | EverLink BTR-ruuviliittimet 2 kaapelia 1–25 mm² jäykkäEverLink BTR-ruuviliittimet 2 kaapelia 1–25 mm² joustava ilman kaapelin päätäEverLink BTR-ruuviliittimet 2 kaapelia 1–25 mm² joustava kaapelin päälläSuora liitäntä liittimellä |
| Kiristysmomentti: | 5 N.m EverLink BTR-ruuviliittimissä 25 mm² kaapelille8 N.m EverLink BTR-ruuviliittimissä 35 mm² kaapelille |
| Erotuskyky: | Kyllä, IEC 60947-1 -standardin mukainen |
| Herkkyys vaihehäviölle: | Kyllä, IEC 60947-4-1 -standardin mukainen |
| Korkeus: | 111 mm |
| Leveys: | 55 mm |
| Syvyys: | 136 mm |
| Paino: | 0,96 kg |
| Standardit: | EN/IEC 60947-1EN/IEC 60947-2EN/IEC 60947-4-1UL 508 tyyppi ECSAC22.2 No 14-05 tyyppi E |
|---|---|
| Tuotesertifikaatit: | ATEXBVCCCCSADNVGLLROS (odottaa)RINAULEAC |
| Suojakäsittely: | TH |
| IP-suojausluokka: | IP20, IEC 60529 -standardin mukainen |
| IK-iskunkestävyys: | IK09 |
| Käyttölämpötila: | -20…60 °C |
| Ympäristön lämpötila varastoinnissa: | -40…80 °C |
| Palonkesto: | 960 °C, IEC 60695-2-1 -standardin mukainen |
| Käyttökorkeus: | 3000 m |
| Ympäristön tila: | Green Premium -tuoteRoHS (päivämääräkoodi: VuosiViikko) |
| EAN-koodi: | 3389119412278 |
|---|---|
| Muistutukset: |
Tämä Schneider-merkin GV3P651-katkaisija on TeSys-sarjan moottorisuojakatkaisija – 3P – 48A - 65A – Everlink BTR (1 liitinlohko) – GV3P651. Se takaa 3P:n suojauksen ja sillä on lämpömagneettinen laukaisutyyppi. Ampeeriluvultaan 65 A ja laukaisu tapahtuu käyrän mukaan, joka on suunniteltu seuraavia sovelluksia varten: . Se liitetään jäykillä johdoilla, joiden enimmäispaksuus on 25 mm² tai joustavilla johdoilla, joiden paksuus on 25 mm² ja joissa on kaapelin pää. |
