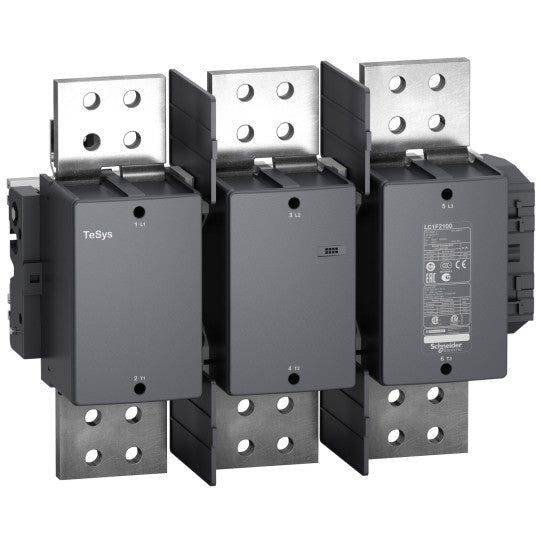

TeSys F kontaktori - 3P(3 NO)-AC-1 <= 1000 V AC 2100 A kela LX1/LX9 - 110…500V AC 40/400Hz, LX4 - 110...440V DC - LC1F2100
SKU: LC1F2100
Normaalihinta €0,00
Ota meihin yhteyttä tämän tuotteen hinnan ja toimitusajan osalta. Tiimimme vastaa nopeasti.
Tarjoamme luotettavia maailmanlaajuisia toimituksia luotettujen logistiikkakumppaneiden kautta.
Useimmat tuotteet lähetetään 2–4 viikon kuluessa tilausvahvistuksesta riippuen varastotilanteesta ja toimittajien saatavuudesta.
Kun tilauksesi on lähetetty, saat seurantalingin toimituksen seuraamiseksi.
Kiireellisissä tapauksissa ota meihin yhteyttä ennen tilaamista – teemme parhaamme järjestääksemme nopeamman lähetyksen.
Panostamme pakkaamiseen ja varmistamme, että kaikki tuotteet toimitetaan turvallisesti ja ajallaan.
Toimitusaika: 2–3 viikkoa – Toimitetaan pian tilausvahvistuksen jälkeen
TeSys F kontaktori - 3P(3 NO)-AC-1 <= 1000 V AC 2100 A kela LX1/LX9 - 110…500V AC 40/400Hz, LX4 - 110...440V DC - LC1F2100
KUVAUS
| Tuotevalikoima: | TeSys F |
|---|---|
| Sarja: | TeSys |
| Tuotteen nimi: | TeSys F |
| Tuote- tai komponenttityyppi: | Kosketin |
| Laitteen lyhyt nimi: | LC1F |
| Kontaktorin käyttökohde: | Resistanssikuorma |
| Käyttöluokka: | AC-1 |
| Napojen kuvaus: | 3P |
| Napojen kosketinkokoonpano: | 3 NO |
| [Ue] nimelliskäyttöjännite: | |
| [Ie] nimelliskäyttövirta: | 2100 A (klo |
| [Uc] ohjauspiirin jännite: | 110...500 V AC 40...400 Hz LX1/LX9-kelalla110...440 V DC LX4-kelalla |
|---|---|
| [Uimp] nimellinen impulssinkesto: | 8 kV |
| Ylijänniteluokka: | III |
| [Ith] tavanomainen vapaailman lämpövirta: | 2100 A (40 °C:ssa) |
| Irms nimellinen kytkentäkapasiteetti: | 3150 A AC standardin IEC 60947-4-1 mukaisesti |
| Nimellinen katkaisukapasiteetti: | 3150 A virtapiirille standardin IEC 60947-4-1 mukaisesti |
| [Icw] nimellinen lyhytaikainen kestovirta: | 10000 A 40 °C - 10 s tehopiirille7500 A 40 °C - 30 s5500 A 40 °C - 1 min4200 A 40 °C - 3 min3000 A 40 °C - 10 min |
| Liitännäissulakkeen luokitus: | 2000 A gG klo |
| Keskimääräinen impedanssi: | 0,1 mOhm - Ith 2100 A 50 Hz |
| [Ui] nimellinen eristysjännite: | 1000 V standardin IEC 60947-4-1 mukaisesti1500 V standardin VDE 0110 ryhmä C mukaisesti1000 V standardin UL 60947-4-1 mukaisesti |
| Ohjauspiirin jänniterajat: | Toiminta: 0,85...1,1 Uc AC 40...400 Hz LX1/LX9-kelallaKatkaisu: 0,3...0,55 Uc AC 40...400 Hz LX1/LX9-kelallaToiminta: 0,85...1,1 Uc DC LX4-kelallaKatkaisu: 0,2...0,35 Uc DC LX4-kelalla |
| Tehonhukka per napa: | 200 W AC-1 |
| Lämmönhukka: | 18 W |
| Käyttöaika: | 40...75 ms sulkeminen LX1/LX9-kelalla100...170 ms avaaminen LX1/LX9-kelalla50...60 ms sulkeminen LX4-kelalla45...60 ms avaaminen LX4-kelalla |
| Asennustuki: | Levy |
| Standardit: | JIS C8201-4-1EN 60947-1EN 60947-4-1IEC 60947-4-1IEC 60947-1UL 60947-4-1CSA C22.2 nro 60947-4-1 |
| Tuotesertifikaatit: | CCCULCB SchemeCSAEACUKCA |
| Liitännät - liittimet: | Virtapiiri: tanko 4 kaapeli(a) Virtapiiri: pulttiliitäntäOhjauspiiri: ruuvipuristusliittimet 1 kaapeli(a) 1...4 mm²joustava ilman kaapelipäätäOhjauspiiri: ruuvipuristusliittimet 2 kaapeli(a) 1...4 mm²joustava kaapelipäälläOhjauspiiri: ruuvipuristusliittimet 1 kaapeli(a) 1...4 mm²joustava kaapelipäälläOhjauspiiri: ruuvipuristusliittimet 2 kaapeli(a) 1...2,5 mm²massiivinen ilman kaapelipäätäOhjauspiiri: ruuvipuristusliittimet 1 kaapeli(a) 1...4 mm²Ohjauspiiri: ruuvipuristusliittimet 2 kaapeli(a) 1...4 mm² |
| Kiristysmomentti: | Virtapiiri: 58 N.mOhjauspiiri: 1,2 N.m |
| Mekaaninen kestävyys: | 0,5 Msykliä |
| Kytkentäteho VA:na: | 1600...2400 VA, 40...400 Hz cos phi 0,9 (20 °C:ssa)LX1/LX9-kelalla2000...2200 VA (20 °C:ssa)LX4-kelalla |
| Ylläpitotehonkulutus VA:na: | 29...37 VA, 40...400 Hz cos phi 0,9 (20 °C:ssa)LX1/LX9-kelalla8...10 VA (20 °C:ssa)LX4-kelalla |
| Suurin toimintataajuus: | 600 jaksoa/h 55 °C |
| Suojakäsittely: | TH |
|---|---|
| Ympäristön ilman lämpötila käytössä: | -5...40 °C |
| Ympäristön ilman lämpötila varastoinnissa: | -60...80 °C |
| Sallittu ympäristön ilman lämpötila laitteen ympärillä: | -40...60 °C |
| Käyttökorkeus: | 3000 m ilman alentamista |
| Mekaaninen kestävyys: | Tärinä avoin kontaktori: 2 Gn, 5...300 HzTärinä suljettu kontaktori: 4 Gn, 5...300 HzIskut avoin kontaktori: 6 Gn 1/2 siniaallolle (11 ms)Iskut suljettu kontaktori: 15 Gn 1/2 siniaallolle (11 ms) |
| Korkeus: | 332 mm |
| Leveys: | 438 mm |
| Syvyys: | 238,6 mm |
| Tuotteen paino: | 31 kg |
| REACh-asetus: | Ei sisällä erityisen haitallisia aineita yli raja-arvonEU RoHS -direktiivi |
| Code EAN: | 3389118372658 |
|---|
