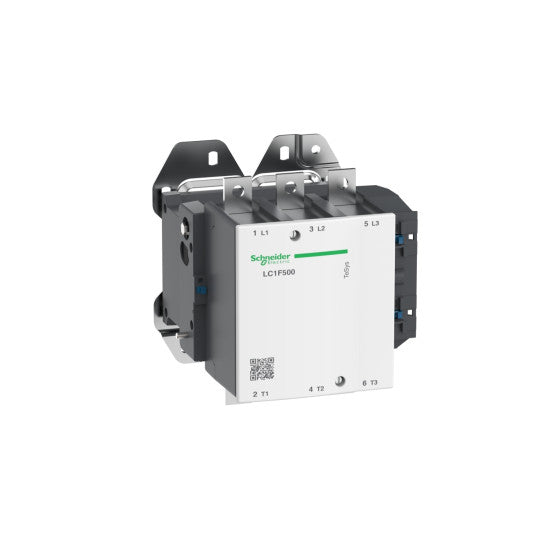

TeSys F kontaktori - 3P (3 NO) - AC-3 - <= 440 V 500 A - kela 220 V AC - LC1F500M7
SKU: LC1F500M7
Normaalihinta €0,00
Ota meihin yhteyttä tämän tuotteen hinnan ja toimitusajan osalta. Tiimimme vastaa nopeasti.
Tarjoamme luotettavia maailmanlaajuisia toimituksia luotettujen logistiikkakumppaneiden kautta.
Useimmat tuotteet lähetetään 2–4 viikon kuluessa tilausvahvistuksesta riippuen varastotilanteesta ja toimittajien saatavuudesta.
Kun tilauksesi on lähetetty, saat seurantalingin toimituksen seuraamiseksi.
Kiireellisissä tapauksissa ota meihin yhteyttä ennen tilaamista – teemme parhaamme järjestääksemme nopeamman lähetyksen.
Panostamme pakkaamiseen ja varmistamme, että kaikki tuotteet toimitetaan turvallisesti ja ajallaan.
Toimitusaika: 2–3 viikkoa – Toimitetaan pian tilausvahvistuksen jälkeen
TeSys F kontaktori - 3P (3 NO) - AC-3 - <= 440 V 500 A - kela 220 V AC - LC1F500M7
KUVAUS
| Tuotevalikoima: | TeSys F |
|---|---|
| Tuoteperhe: | TeSys |
| Tuotteen nimi: | TeSys F |
| Tuote tai komponenttityyppi: | Kontaktori |
| Laitteen lyhyt nimi: | LC1F |
| Kontaktorin käyttökohde: | Moottorin ohjausResistiivinen kuorma |
| Käyttöluokka: | AC-1AC-4AC-3 |
| Napojen kuvaus: | 3P |
| Napakoskettimien kokoonpano: | 3 NO |
| [Ue] nimelliskäyttöjännite: | |
| [Ie] nimelliskäyttövirta: | 700 A (at 500 A (at |
| Moottoriteho kW: | 250 kW at 380...400 V AC 50/60 Hz (AC-3)280 kW at 415 V AC 50/60 Hz (AC-3)295 kW at 440 V AC 50/60 Hz (AC-3)355 kW at 500 V AC 50/60 Hz (AC-3)335 kW at 660...690 V AC 50/60 Hz (AC-3)335 kW at 1000 V AC 50/60 Hz (AC-3)147 kW at 220...230 V AC 50/60 Hz (AC-3)80 kW at 400 V AC 50/60 Hz (AC-4) |
| Ohjauspiirin tyyppi: | AC taajuudella 40...400 Hz |
| [Uc] ohjauspiirin jännite: | 220 V AC 40...400 Hz |
| [Uimp] nimellisimpulssi kestojännite: | 8 kV |
|---|---|
| Ylijänniteluokka: | III |
| [Ith] tavanomainen vapaailman lämpövirta: | 700 A (at 40 °C) |
| Nimellinen katkaisukyky: | 4000 A standardin IEC 60947-4-1 mukaisesti |
| [Icw] nimellinen oikosulkuvirran kestokyky: | 4200 A 40 °C - 10 s3200 A 40 °C - 30 s2400 A 40 °C - 1 min1500 A 40 °C - 3 min1200 A 40 °C - 10 min |
| Liittyvä sulakekoko: | 500 A aM at 800 A gG at |
| Keskimääräinen impedanssi: | 0.18 mOhm - Ith 700 A 50 Hz |
| [Ui] nimellinen eristysjännite: | 1000 V standardin IEC 60947-4-1 mukaisesti1500 V standardin VDE 0110 ryhmä C mukaisesti |
| Tehohäviö per napa: | 88 W AC-145 W AC-3 |
| Asennustuki: | Levy |
| Standardit: | EN 60947-4-1IEC 60947-1EN 60947-1JIS C8201-4-1IEC 60947-4-1 |
| Tuotesertifikaatit: | CSACBRMRoSABSLROS (Lloyds register of shipping)ULRINABVDNVUKCA |
| Liitännät - riviliittimet: | Ohjauspiiri: ruuvipuristusliittimet 1 kaapeli(a) 1...4 mm²joustava ilman kaapelin päätäOhjauspiiri: ruuvipuristusliittimet 2 kaapeli(a) 1...4 mm²joustava ilman kaapelin päätäOhjauspiiri: ruuvipuristusliittimet 1 kaapeli(a) 1...4 mm²joustava kaapelin pään kanssaOhjauspiiri: ruuvipuristusliittimet 2 kaapeli(a) 1...2.5 mm²joustava kaapelin pään kanssaOhjauspiiri: ruuvipuristusliittimet 1 kaapeli(a) 1...4 mm²kiinteä ilman kaapelin päätäOhjauspiiri: ruuvipuristusliittimet 2 kaapeli(a) 1...4 mm²kiinteä ilman kaapelin päätäTehopiiri: tanko 2 kaapeli(a) - virtakiskon poikkileikkaus: 40 x 5 mmTehopiiri: rengasliittimet 2 kaapeli(a) 240 mm²Tehopiiri: pulttiliitäntä |
| Kiristysmomentti: | Ohjauspiiri: 1.2 N.mTehopiiri: 35 N.m |
| Ohjauspiirin jänniterajat: | Käyttö: 0.85...1.1 Uc 40...400 Hz (at 55 °C)Poiskytkentä: 0.3...0.5 Uc 40...400 Hz (at 55 °C) |
| Kytkentäteho VA: | 1100 VA 40...400 Hz cos phi 0.9 (at 20 °C) |
| Pitävä virrankulutus VA: | 18 VA 40...400 Hz cos phi 0.9 (at 20 °C) |
| Lämmönhukka: | 18 W |
| Käyttöaika: | 40...65 ms sulkeutuminen100...170 ms avautuminen |
| Mekaaninen kestävyys: | 10 Mcycles |
| Suurin toimintataajuus: | 2400 pyörä/h 55 °C |
| Yhteensopivuuskoodi: | LC1F |
| Tehoalue: | 250...500 kW at 380...440 V 3 phases110...220 kW at 380...440 V 3 phases110...220 kW at 200...240 V 3 phases250...500 kW at 480...500 V 3 phases |
| Moottorikäynnistimen tyyppi: | Suora on-line kontaktori |
| Kontaktorin kelan jännite: | 220 V AC vakio |
| IP-suojausaste: | IP20 etupuoli suojilla standardin IEC 60529 mukaisestiIP20 etupuoli suojilla standardin VDE 0106 mukaisesti |
|---|---|
| Suojakäsittely: | TH |
| Ympäristön käyttölämpötila: | -5...55 °C |
| Ympäristön lämpötila varastoinnissa: | -60...80 °C |
| Sallittu ympäristön lämpötila laitteen ympärillä: | -40...70 °C |
| Käyttökorkeus: | 3000 m ilman tehon alenemista |
| Korkeus: | 238 mm |
| Leveys: | 233 mm |
| Syvyys: | 232 mm |
| Tuotteen paino: | 11.35 kg |
| Kestävän kehityksen tarjousstatus: | Green Premium -tuoteREACh-asetus |
| EAN-koodi: | 3389110227062 |
|---|---|
| Korvaava teksti: | Tuote ei ole saatavilla. Tässä on tarjoamamme vastaava viite: LC1G500KUEN - Tehokas kontaktori, TeSys Giga, 3-napainen (3NO), AC-3 <=440V 500A, vakioversio, 100…250V laajakaistainen AC/DC-kela |
