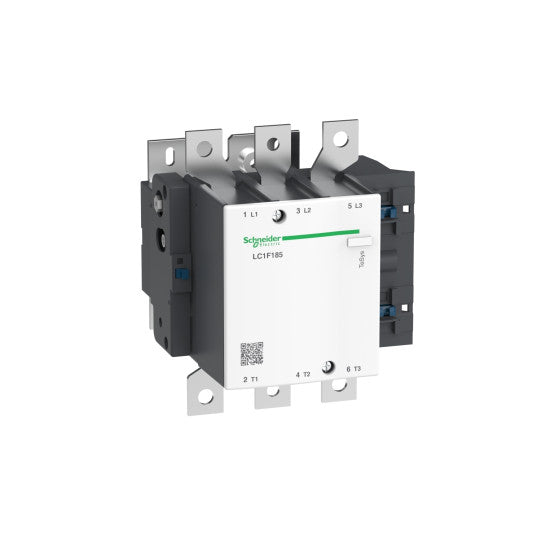

TeSys F -kontaktori - 3P(3 NO)-AC-3 <= 440V 185A kelalla LX9 - 24...600V AC 40/400Hz, LX4 - 24...460V DC, LXE - 100...250V AC 50/60Hz tai 100…380V DC - LC1F185
SKU: LC1F185
Normaalihinta €0,00
Ota meihin yhteyttä tämän tuotteen hinnan ja toimitusajan osalta. Tiimimme vastaa nopeasti.
Tarjoamme luotettavia maailmanlaajuisia toimituksia luotettujen logistiikkakumppaneiden kautta.
Useimmat tuotteet lähetetään 2–4 viikon kuluessa tilausvahvistuksesta riippuen varastotilanteesta ja toimittajien saatavuudesta.
Kun tilauksesi on lähetetty, saat seurantalingin toimituksen seuraamiseksi.
Kiireellisissä tapauksissa ota meihin yhteyttä ennen tilaamista – teemme parhaamme järjestääksemme nopeamman lähetyksen.
Panostamme pakkaamiseen ja varmistamme, että kaikki tuotteet toimitetaan turvallisesti ja ajallaan.
Toimitusaika: 2–3 viikkoa – Toimitetaan pian tilausvahvistuksen jälkeen
TeSys F -kontaktori - 3P(3 NO)-AC-3 <= 440V 185A kelalla LX9 - 24...600V AC 40/400Hz, LX4 - 24...460V DC, LXE - 100...250V AC 50/60Hz tai 100…380V DC - LC1F185
KUVAUS
| Tuotevalikoima: | TeSys F |
|---|---|
| Sarja: | TeSys |
| Tuotteen nimi: | TeSys F |
| Tuotteen tai komponentin tyyppi: | Kosketin |
| Laitteen lyhyt nimi: | LC1F |
| Koskettimen käyttötarkoitus: | Resistiivinen kuormaMoottorin ohjaus |
| Käyttöluokka: | AC-3AC-4AC-1 |
| Napojen kuvaus: | 3P |
| Napakoskettimien koostumus: | 3 NO |
| [Ue] nimelliskäyttöjännite: | |
| [Ie] nimelliskäyttövirta: | 275 A (klo 185 A (klo |
| Moottoriteho kW: | 100 kW, 415 V AC 50/60 Hz (AC-3)100 kW, 440 V AC 50/60 Hz (AC-3)110 kW, 500 V AC 50/60 Hz (AC-3)90 kW, 380...400 V AC 50/60 Hz (AC-3)55 kW, 220...240 V AC 50/60 Hz (AC-3)110 kW, 660...690 V AC 50/60 Hz (AC-3)33 kW, 400 V AC 50/60 Hz (AC-4) |
| [Uc] ohjauspiirin jännite: | 24...575 V AC 40...400 Hz LX9-kelalla24...460 V DC LX4-kelalla100...250 V AC 50/60 Hz LXE-kelalla100...380 V DC LXE-kelalla |
|---|---|
| [Uimp] nimellisimpulssi kestojännite: | 8 kV |
| Ylijänniteluokka: | III |
| [Ith] tavanomainen vapaan ilman lämpövirta: | 275 A (klo 40 °C) |
| Irms nimellinen kytkentäkyky: | 1850 A standardin IEC 60947-4-1 mukaisesti |
| Nimellinen katkaisukyky: | 1480 A standardin IEC 60947-4-1 mukaisesti |
| [Icw] nimellinen lyhytaikainen kestovirta: | 1500 A 40 °C - 10 s920 A 40 °C - 30 s740 A 40 °C - 1 min500 A 40 °C - 3 min400 A 40 °C - 10 min |
| Liittyvä sulakeluokitus: | 200 A aM, 315 A gG, |
| Keskimääräinen impedanssi: | 0.33 mOhm - Ith 275 A 50 Hz |
| [Ui] nimellinen eristysjännite: | 1000 V standardin IEC 60947-4-1 mukaisesti1500 V standardin VDE 0110 ryhmä C mukaisesti |
| Ohjauspiirin jänniterajat: | Käyttö: 0.85...1.1 Uc AC 40...400 Hz LX9-kelallaIrrotus: 0.2...0.55 Uc AC 40...400 Hz LX9-kelallaKäyttö: 0.85...1.1 Uc DC LX4-kelallaIrrotus: 0.15...0.2 Uc DC LX4-kelallaKäyttö: 85...275 V AC 50/60 Hz LXE-kelallaIrrotus: 0...60 V AC 50/60 Hz LXE-kelallaKäyttö: 85...418 V DC LXE-kelallaIrrotus: 0...45 V DC LXE-kelalla |
| Tehohäviö per napa: | 25 W AC-112 W AC-3 |
| Lämmönhaihdutus: | 8...9.8 W2.2...2.5 W |
| Käyttöaika: | 35 ms sulkeutuminen LX9-kelalla130 ms avautuminen LX9-kelalla30...40 ms sulkeutuminen LX4-kelalla30...50 ms avautuminen LX4-kelalla40...80 ms sulkeutuminen LXE-kelalla6...54 ms avautuminen LXE-kelalla |
| Kiinnitystuki: | Levy |
| Standardit: | IEC 60947-4-1EN 60947-1JIS C8201-4-1EN 60947-4-1IEC 60947-1 |
| Tuotesertifikaatit: | ABSLROS (Lloyds register of shipping)RINACSACBULBVRMRoSDNVUKCA |
| Liitännät - liittimet: | Virtapiiri: kiskot 2 kaapeli(a) - virtakiskon poikkileikkaus: 25 x 3 mmVirtapiiri: johtosilmukat 1 kaapeli(a) 150 mm²Virtapiiri: liitin 1 kaapeli(a) 150 mm²Virtapiiri: pulttiliitäntäOhjauspiiri: ruuvipuristinliittimet 1 kaapeli(a) 1...4 mm²joustava ilman kaapelin päätäOhjauspiiri: ruuvipuristinliittimet 2 kaapeli(a) 1...4 mm²joustava kaapelin päälläOhjauspiiri: ruuvipuristinliittimet 1 kaapeli(a) 1...4 mm²joustava kaapelin päälläOhjauspiiri: ruuvipuristinliittimet 2 kaapeli(a) 1...2.5 mm²kiinteä ilman kaapelin päätäOhjauspiiri: ruuvipuristinliittimet 1 kaapeli(a) 1...4 mm²Ohjauspiiri: ruuvipuristinliittimet 2 kaapeli(a) 1...4 mm²Ohjauspiiri: ruuvipuristinliittimet 1.0 kaapeli(a) 0.2...2.5 mm²joustava ilman kaapelin päätäOhjauspiiri: ruuvipuristinliittimet 1.0 kaapeli(a) 0.25...2.5 mm²joustava kaapelin päälläOhjauspiiri: ruuvipuristinliittimet 1.0 kaapeli(a) 0.2...2.5 mm²kiinteä ilman kaapelin päätä |
| Kiristysmomentti: | Virtapiiri: 18 N.mOhjauspiiri: 1.2 N.mOhjauspiiri: 0.6 N.m |
| Mekaaninen kestävyys: | 10 Mcycles |
| Kytkentäteho VA: | 950...1180 VA, 40...400 Hz cos phi 0.9 (klo 20 °C)LX9-kelalla737...902 VA (klo 20 °C)LX4-kelalla280...310 VA, 50/60 Hz cos phi 0.5 (klo 20 °C)LXE-kelalla270...320 VA (klo 20 °C)LXE-kelalla |
| Pitotehon kulutus VA: | 8.9...10.9 VA, 40...400 Hz cos phi 0.9 (klo 20 °C)LX9-kelalla4.13...5.07 VA (klo 20 °C)LX4-kelalla4.5...7.0 VA, 50/60 Hz cos phi 0.5 (klo 20 °C)LXE-kelalla2.5...4.0 VA (klo 20 °C)LXE-kelalla |
| Yhteensopivuuskoodi: | LC1F |
| IP-suojausluokka: | IP2x etupuoli suojilla standardin IEC 60529 mukaisestiIP2x etupuoli suojilla standardin VDE 0106 mukaisesti |
|---|---|
| Suojaava käsittely: | TH |
| Ympäristön lämpötila käytössä: | -5...55 °C |
| Ympäristön lämpötila varastoinnissa: | -60...80 °C |
| Sallittu ympäristön lämpötila laitteen ympärillä: | -40...70 °C |
| Mekaaninen kestävyys: | Tärinä, kosketin avoimena: 2 Gn, 5...300 HzTärinä, kosketin suljettuna: 5 Gn, 5...300 HzIskut, kosketin avoimena: 7 Gn, 1/2 siniaalto (11 ms)Iskut, kosketin suljettuna: 15 Gn, 1/2 siniaalto (11 ms) |
| Korkeus: | 174 mm |
| Leveys: | 168.5 mm |
| Syvyys: | 181 mm |
| Tuotteen paino: | 5.45 kg |
| Väri: | - |
| Kestävän kehityksen tarjonnan tila: | Green Premium -tuoteREACh-asetus |
| EAN-koodi: | 3389110122381 |
|---|
