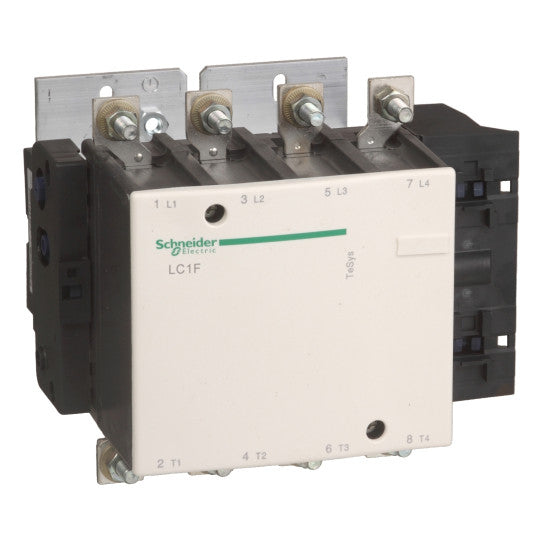

TeSys F kontaktori - 4P(4 NO)-AC-1 <= 440V 200A kelalla LX9 - 24...575V AC 40/400Hz, LX4 - 24...460V DC, LXE - 100...250V AC 50/60Hz tai 100...380V DC - LC1F1154
SKU: LC1F1154
Normaalihinta €0,00
Ota meihin yhteyttä tämän tuotteen hinnan ja toimitusajan osalta. Tiimimme vastaa nopeasti.
Tarjoamme luotettavia maailmanlaajuisia toimituksia luotettujen logistiikkakumppaneiden kautta.
Useimmat tuotteet lähetetään 2–4 viikon kuluessa tilausvahvistuksesta riippuen varastotilanteesta ja toimittajien saatavuudesta.
Kun tilauksesi on lähetetty, saat seurantalingin toimituksen seuraamiseksi.
Kiireellisissä tapauksissa ota meihin yhteyttä ennen tilaamista – teemme parhaamme järjestääksemme nopeamman lähetyksen.
Panostamme pakkaamiseen ja varmistamme, että kaikki tuotteet toimitetaan turvallisesti ja ajallaan.
Toimitusaika: 2–3 viikkoa – Toimitetaan pian tilausvahvistuksen jälkeen
TeSys F kontaktori - 4P(4 NO)-AC-1 <= 440V 200A kelalla LX9 - 24...575V AC 40/400Hz, LX4 - 24...460V DC, LXE - 100...250V AC 50/60Hz tai 100...380V DC - LC1F1154
KUVAUS
| Tuotevalikoima: | TeSys F |
|---|---|
| Tuoteperhe: | TeSys |
| Tuotteen nimi: | TeSys F |
| Tuotteen tai komponentin tyyppi: | Kontakti |
| Laitteen lyhyt nimi: | LC1F |
| Koskettimen käyttökohde: | Resistanssikuorma |
| Käyttöluokka: | AC-1 |
| Napojen kuvaus: | 4P |
| Napojen kosketinkokoonpano: | 4 NO |
| [Ue] nimelliskäyttöjännite: | |
| [Ie] nimelliskäyttövirta: | 200 A (klo |
| [Uc] ohjauspiirin jännite: | 24...575 V AC 40...400 Hz LX9-kelalla24...460 V DC LX4-kelalla100...250 V AC 50/60 Hz LXE-kelalla100...380 V DC LXE-kelalla |
|---|---|
| [Uimp] nimellisimpulssi kestojännite: | 8 kV |
| Ylijänniteluokka: | III |
| [Ith] tavanomainen vapaailman lämpövirta: | 200 A (at 40 °C) |
| Irms nimellinen kytkentäkyky: | 1150 A, vastaa IEC 60947-4-1 -standardia |
| Nimellinen katkaisukyky: | 920 A, vastaa IEC 60947-4-1 -standardia |
| [Icw] nimellinen lyhytaikainen kestovirta: | 1100 A 40 °C - 10 s640 A 40 °C - 30 s520 A 40 °C - 1 min400 A 40 °C - 3 min320 A 40 °C - 10 min |
| Liittyvä sulakeluokitus: | 200 A gG at |
| Keskimääräinen impedanssi: | 0.37 mOhm - Ith 200 A 50 Hz |
| [Ui] nimelliseristysjännite: | 1000 V, vastaa IEC 60947-4-1 -standardia1500 V, vastaa VDE 0110 ryhmä C -standardia |
| Ohjauspiirin jänniterajat: | Käyttö: 0.85...1.1 Uc AC 40...400 Hz LX9-kelallaVapautus: 0.2...0.55 Uc AC 40...400 Hz LX9-kelallaKäyttö: 0.85...1.1 Uc DC LX4-kelallaVapautus: 0.15...0.2 Uc DC LX4-kelallaKäyttö: 85...275 V AC 50/60 Hz LXE-kelallaVapautus: 0...60 V AC 50/60 Hz LXE-kelallaKäyttö: 85...418 V DC LXE-kelallaVapautus: 0...45 V DC LXE-kelalla |
| Tehohäviö per napa: | 15 W AC-1 |
| Lämmönhukka: | 5.9...7.2 W2.2...5.5 W |
| Käyttöaika: | 130 ms aukeminen LX9-kelalla30...40 ms sulkeutuminen LX4-kelalla30...50 ms aukeminen LX4-kelalla40...80 ms sulkeutuminen LXE-kelalla6...54 ms aukeminen LXE-kelalla |
| Asennustuki: | Levy |
| Standardit: | EN 60947-4-1IEC 60947-4-1JIS C8201-4-1EN 60947-1IEC 60947-1 |
| Tuotesertifikaatit: | CBULRINADNVLROS (Lloyds register of shipping)RMRoSCSAABSBVUKCA |
| Liitännät - liittimet: | Tehojärjestelmä: korvakkeet-rengasliittimet 1 kaapeli(t) 95 mm²Tehojärjestelmä: liitin 1 kaapeli(t) 95 mm²Tehojärjestelmä: tanko 2 kaapeli(t) - kiskon poikkileikkaus: 20 x 3 mmTehojärjestelmä: pultattu liitäntäOhjauspiiri: ruuvipuristinliittimet 1 kaapeli(t) 1...4 mm²joustava ilman kaapelipäätäOhjauspiiri: ruuvipuristinliittimet 2 kaapeli(t) 1...4 mm²joustava kaapelipäälläOhjauspiiri: ruuvipuristinliittimet 1 kaapeli(t) 1...4 mm²joustava kaapelipäälläOhjauspiiri: ruuvipuristinliittimet 2 kaapeli(t) 1...2.5 mm²massiivinen ilman kaapelipäätäOhjauspiiri: ruuvipuristinliittimet 1 kaapeli(t) 1...4 mm²Ohjauspiiri: ruuvipuristinliittimet 2 kaapeli(t) 1...4 mm²Ohjauspiiri: ruuvipuristinliittimet 1.0 kaapeli(t) 0.2...2.5 mm²joustava ilman kaapelipäätäOhjauspiiri: ruuvipuristinliittimet 1.0 kaapeli(t) 0.25...2.5 mm²joustava kaapelipäälläOhjauspiiri: ruuvipuristinliittimet 1.0 kaapeli(t) 0.2...2.5 mm²massiivinen ilman kaapelipäätä |
| Kiristysmomentti: | Tehojärjestelmä: 10 N.mOhjauspiiri: 1.2 N.mOhjauspiiri: 0.6 N.m |
| Kytkentäteho VA: | 590...855 VA, 40...400 Hz cos phi 0.9 (at 20 °C)LX9-kelalla543...665 VA (at 20 °C)LX4-kelalla280...310 VA, 50/60 Hz cos phi 0.5 (at 20 °C)LXE-kelalla270...320 VA (at 20 °C)LXE-kelalla |
| Pitävä virrankulutus VA: | 6.6...8.1 VA, 40...400 Hz cos phi 0.9 (at 20 °C)LX9-kelalla3.94...4.83 VA (at 20 °C)LX4-kelalla4.5...7.0 VA, 50/60 Hz cos phi 0.5 (at 20 °C)LXE-kelalla2.5...4.0 VA (at 20 °C)LXE-kelalla |
| Maksimi käyttötaajuus: | 2400 sykliä/h 55 °C |
| Yhteensopivuuskoodi: | LC1F |
| IP-suojausluokka: | IP2x etupaneeli suojuksilla IEC 60529 -standardin mukaisestiIP2x etupaneeli suojuksilla VDE 0106 -standardin mukaisesti |
|---|---|
| Suojakäsittely: | TH |
| Ympäristön ilman lämpötila käytössä: | -40...60 °C |
| Ympäristön ilman lämpötila varastoinnissa: | -60...80 °C |
| Sallittu ympäristön ilman lämpötila laitteen ympärillä: | 60...70 °C at Uc |
| Käyttökorkeus: | 3000 m ilman tehonlaskua |
| Mekaaninen kestävyys: | Värähtelyt, kontaktori auki: 2 Gn, 5...300 HzVärähtelyt, kontaktori kiinni: 6 Gn, 5...300 HzIskut, kontaktori auki: 9 Gn 1/2 siniaallolle (11 ms)Iskut, kontaktori kiinni: 15 Gn 1/2 siniaallolle (11 ms) |
| Korkeus: | 162 mm |
| Leveys: | 200.5 mm |
| Syvyys: | 171 mm |
| Tuotteen paino: | 3.83 kg |
| Kestävän kehityksen tarjousstatus: | Green Premium -tuoteREACh-asetus |
| EAN-koodi: | 3389110122237 |
|---|
