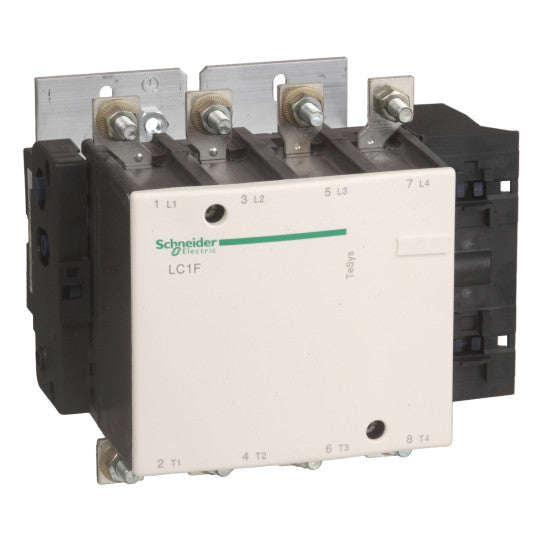

TeSys F kontaktori - 4P(4 NO)-AC-1 <= 440V 315A kelalla LX9 - 24...575V AC 40/400Hz, LX4 - 24...460V DC, LXE - 100...250V AC 50/60Hz tai 100…380V DC - LC1F2254
SKU: LC1F2254
Normaalihinta €0,00
Ota meihin yhteyttä tämän tuotteen hinnan ja toimitusajan osalta. Tiimimme vastaa nopeasti.
Tarjoamme luotettavia maailmanlaajuisia toimituksia luotettujen logistiikkakumppaneiden kautta.
Useimmat tuotteet lähetetään 2–4 viikon kuluessa tilausvahvistuksesta riippuen varastotilanteesta ja toimittajien saatavuudesta.
Kun tilauksesi on lähetetty, saat seurantalingin toimituksen seuraamiseksi.
Kiireellisissä tapauksissa ota meihin yhteyttä ennen tilaamista – teemme parhaamme järjestääksemme nopeamman lähetyksen.
Panostamme pakkaamiseen ja varmistamme, että kaikki tuotteet toimitetaan turvallisesti ja ajallaan.
Toimitusaika: 2–3 viikkoa – Toimitetaan pian tilausvahvistuksen jälkeen
TeSys F kontaktori - 4P(4 NO)-AC-1 <= 440V 315A kelalla LX9 - 24...575V AC 40/400Hz, LX4 - 24...460V DC, LXE - 100...250V AC 50/60Hz tai 100…380V DC - LC1F2254
KUVAUS
| Tuotesarja: | TeSys F |
|---|---|
| Sarja: | TeSys |
| Tuotenimi: | TeSys F |
| Tuote- tai komponenttityyppi: | Kontaktorin |
| Laitteen lyhyt nimi: | LC1F |
| Kontaktorin käyttökohde: | Resistive load |
| Käyttöluokka: | AC-1 |
| Napojen kuvaus: | 4P |
| Napakoskettimien kokoonpano: | 4 NO |
| [Ue] nimellinen käyttöjännite: | |
| [Ie] nimellinen käyttövirta: | 315 A (at |
| [Uc] ohjauspiirin jännite: | 24...575 V AC 40...400 Hz with LX9 coil24...460 V DC with LX4 coil100...250 V AC 50/60 Hz with LXE coil100...380 V DC with LXE coil |
|---|---|
| [Uimp] nimellisimpulssijännite: | 8 kV |
| Ylijänniteluokka: | III |
| [Ith] tavanomainen vapaailman lämpövirta: | 315 A (at 40 °C) |
| Irms nimellinen kytkentäkyky: | 2250 A conforming to IEC 60947-4-1 |
| Nimellinen katkaisukyky: | 1800 A conforming to IEC 60947-4-1 |
| [Icw] nimellinen lyhytaikainen kestovirta: | 1800 A 40 °C - 10 s1000 A 40 °C - 30 s850 A 40 °C - 1 min560 A 40 °C - 3 min440 A 40 °C - 10 min |
| Yhdistetty sulakekoko: | 315 A gG at |
| Keskimääräinen impedanssi: | 0.32 mOhm - Ith 315 A 50 Hz |
| [Ui] nimelliseristysjännite: | 1000 V conforming to IEC 60947-4-11500 V conforming to VDE 0110 group C |
| Ohjauspiirin jänniterajat: | Operational: 0.85...1.1 Uc AC 40...400 Hz with LX9 coilDrop-out: 0.2...0.55 Uc AC 40...400 Hz with LX9 coilOperational: 0.85...1.1 Uc DC with LX4 coilDrop-out: 0.15...0.2 Uc DC with LX4 coilOperational: 85...275 V AC 50/60 Hz with LXE coilDrop-out: 0...60 V AC 50/60 Hz with LXE coilOperational: 85...418 V DC with LXE coilDrop-out: 0...45 V DC with LXE coil |
| Tehohäviö per napa: | 32 W AC-1 |
| Lämmön hajaantuminen: | 8...9.8 W2.2...2.5 W |
| Käyttöaika: | 35 ms closing for with LX9 coil130 ms opening for with LX9 coil30...40 ms closing for with LX4 coil30...50 ms opening for with LX4 coil40...80 ms closing for with LXE coil6...54 ms opening for with LXE coil |
| Asennustuki: | Plate |
| Standardit: | JIS C8201-4-1IEC 60947-4-1IEC 60947-1EN 60947-4-1EN 60947-1 |
| Tuotesertifikaatit: | ULLROS (Lloyds register of shipping)BVCBABSDNVCSARMRoSRINAUKCA |
| Liitännät - terminaalit: | Power circuit: lugs-ring terminals 1 cable(s) 185 mm²Power circuit: connector 1 cable(s) 185 mm²Power circuit: bar 2 cable(s) - busbar cross section: 32 x 4 mmPower circuit: bolted connectionControl circuit: screw clamp terminals 1 cable(s) 1...4 mm²flexible without cable endControl circuit: screw clamp terminals 2 cable(s) 1...4 mm²flexible with cable endControl circuit: screw clamp terminals 1 cable(s) 1...4 mm²flexible with cable endControl circuit: screw clamp terminals 2 cable(s) 1...2.5 mm²solid without cable endControl circuit: screw clamp terminals 1 cable(s) 1...4 mm²Control circuit: screw clamp terminals 2 cable(s) 1...4 mm²Control circuit: screw clamp terminals 1.0 cable(s) 0.2...2.5 mm²flexible without cable endControl circuit: screw clamp terminals 1.0 cable(s) 0.25...2.5 mm²flexible with cable endControl circuit: screw clamp terminals 1.0 cable(s) 0.2...2.5 mm²solid without cable end |
| Kiristysmomentti: | Power circuit: 35 N.mControl circuit: 1.2 N.mControl circuit: 0.6 N.m |
| Mekaaninen kestävyys: | 10 Mcycles |
| Käynnistysteho VA: | 950...1180 VA, 40...400 Hz cos phi 0.9 (at 20 °C)with LX9 coil737...902 VA (at 20 °C)with LX4 coil280...310 VA, 50/60 Hz cos phi 0.5 (at 20 °C)with LXE coil270...320 VA (at 20 °C)with LXE coil |
| Ylläpitotehonkulutus VA: | 8.9...10.9 VA, 40...400 Hz cos phi 0.9 (at 20 °C)with LX9 coil4.13...5.07 VA (at 20 °C)with LX4 coil4.5...7.0 VA, 50/60 Hz cos phi 0.5 (at 20 °C)with LXE coil2.5...4.0 VA (at 20 °C)with LXE coil |
| Suurin toimintanopeus: | 2400 cyc/h 55 °C |
| Yhteensopivuuskoodi: | LC1F |
| IP-suojausluokka: | IP20 front face with shrouds conforming to IEC 60529IP20 front face with shrouds conforming to VDE 0106 |
|---|---|
| Suojauskäsittely: | TH |
| Ympäristön ilman lämpötila käytön aikana: | -5...55 °C |
| Ympäristön ilman lämpötila varastoinnin aikana: | -60...80 °C |
| Sallittu ympäristön ilman lämpötila laitteen ympärillä: | -40...70 °C |
| Käyttökorkeus: | 3000 m without derating |
| Mekaaninen kestävyys: | Vibrations contactor open: 2 Gn, 5...300 HzVibrations contactor closed: 5 Gn, 5...300 HzShocks contactor open: 7 Gn for 1/2 sine wave (11 ms)Shocks contactor closed: 15 Gn for 1/2 sine wave (11 ms) |
| Korkeus: | 197 mm |
| Leveys: | 208.5 mm |
| Syvyys: | 181 mm |
| Tuotteen paino: | 5.55 kg |
| Kestävän kehityksen tarjous: | Green Premium productREACh Regulation |
| EAN-koodi: | 3389110230888 |
|---|
