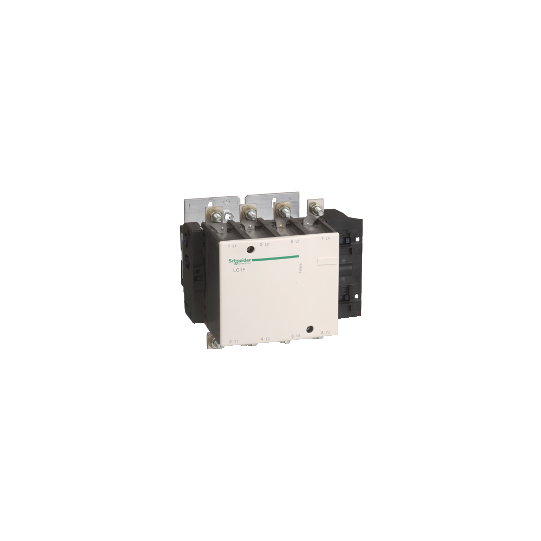

TeSys F -kontaktori-4P(4 NO)-AC-1 <= 440V 350A kelalla LX1/LX9 -24…1000V AC 40/400Hz, LX4 -24...460V DC, LXE -100...250V AC 50/60Hz tai 100…380V DC - LC1F2654
SKU: LC1F2654
Normaalihinta €0,00
Ota meihin yhteyttä tämän tuotteen hinnan ja toimitusajan osalta. Tiimimme vastaa nopeasti.
Tarjoamme luotettavia maailmanlaajuisia toimituksia luotettujen logistiikkakumppaneiden kautta.
Useimmat tuotteet lähetetään 2–4 viikon kuluessa tilausvahvistuksesta riippuen varastotilanteesta ja toimittajien saatavuudesta.
Kun tilauksesi on lähetetty, saat seurantalingin toimituksen seuraamiseksi.
Kiireellisissä tapauksissa ota meihin yhteyttä ennen tilaamista – teemme parhaamme järjestääksemme nopeamman lähetyksen.
Panostamme pakkaamiseen ja varmistamme, että kaikki tuotteet toimitetaan turvallisesti ja ajallaan.
Toimitusaika: 2–3 viikkoa – Toimitetaan pian tilausvahvistuksen jälkeen
TeSys F -kontaktori-4P(4 NO)-AC-1 <= 440V 350A kelalla LX1/LX9 -24…1000V AC 40/400Hz, LX4 -24...460V DC, LXE -100...250V AC 50/60Hz tai 100…380V DC - LC1F2654
KUVAUS
| Tuotevalikoima: | TeSys F |
|---|---|
| Sarja: | TeSys |
| Tuotteen nimi: | TeSys F |
| Tuotteen tai komponentin tyyppi: | Kosketin |
| Laitteen lyhyt nimi: | LC1F |
| Kontaktorin sovellus: | Resistive load |
| Käyttöluokka: | AC-1 |
| Napojen kuvaus: | 4P |
| Napojen kosketinkokoonpano: | 4 NO |
| [Ue] nimelliskäyttöjännite: | |
| [Ie] nimelliskäyttövirta: | 350 A (at |
| [Uc] ohjauspiirin jännite: | 24...1000 V AC 40...400 Hz LX1/LX9-kelalla24...460 V DC LX4-kelalla100...250 V AC 50/60 Hz LXE-kelalla100...380 V LXE-kelalla |
|---|---|
| [Uimp] nimellisimpulssijännite: | 8 kV |
| Ylijänniteluokka: | III |
| [Ith] tavanomainen vapaan ilman lämpövirta: | 350 A (at 40 °C) |
| Irms nimellisvalmistuskapasiteetti: | 2650 A AC (standardin IEC 60947-4-1 mukainen) |
| Nimellinen katkaisukyky: | 2120 A (standardin IEC 60947-4-1 mukainen) |
| [Icw] nimellinen lyhytaikainen kestovirta: | 2200 A 40 °C - 10 s1230 A 40 °C - 30 s950 A 40 °C - 1 min620 A 40 °C - 3 min480 A 40 °C - 10 min |
| Liittyvä sulakekoko: | 315 A aM (at 400 A gG) |
| Keskimääräinen impedanssi: | 0.3 mOhm - Ith 350 A 50 Hz |
| [Ui] nimellinen eristysjännite: | 1000 V (standardin IEC 60947-4-1 mukainen)1500 V (standardin VDE 0110 ryhmä C mukainen) |
| Ohjauspiirin jänniterajat: | Käyttö: 0.85...1.1 Uc AC 40...400 Hz LX1/LX9-kelallaVapautus: 0.35...0.55 Uc AC 40...400 Hz LX1/LX9-kelallaKäyttö: 0.85...1.1 Uc DC LX4-kelallaVapautus: 0.15...0.2 Uc DC LX4-kelallaKäyttö: 85...275 V AC 50/60 Hz LXE-kelallaVapautus: 0...60 V AC 50/60 Hz LXE-kelallaKäyttö: 85...418 V DC LXE-kelallaVapautus: 0...45 V DC LXE-kelalla |
| Tehonhukka per napa: | 37 W AC-1 |
| Lämmön hajaantuminen: | 8 W2.2...2.5 W |
| Käyttöaika: | 40...65 ms sulkeutuu LX1/LX9-kelalla100...170 ms avautuu LX1/LX9-kelalla40...50 ms sulkeutuu LX4-kelalla40...65 ms avautuu LX4-kelalla40...80 ms sulkeutuu LXE-kelalla6...54 ms avautuu LXE-kelalla |
| Kiinnitystuki: | Levy |
| Standardit: | IEC 60947-1IEC 60947-4-1JIS C8201-4-1EN 60947-1EN 60947-4-1 |
| Tuotesertifikaatit: | ABSCBDNVRMRoSULCSARINALROS (Lloyds register of shipping)BVUKCA |
| Liitännät - liittimet: | Tehoosa: kiskot 2 kaapeli(a) - virtakiskon poikkileikkaus: 32 x 4 mmTehoosa: korvakkeet-rengasliittimet 1 kaapeli(a) 240 mm²Tehoosa: liitin 1 kaapeli(a) 240 mm²Tehoosa: pulttiliitäntäOhjauspiiri: ruuvipuristusliittimet 1 kaapeli(a) 1...4 mm²joustava ilman kaapelin päätäOhjauspiiri: ruuvipuristusliittimet 2 kaapeli(a) 1...4 mm²joustava kaapelin päälläOhjauspiiri: ruuvipuristusliittimet 1 kaapeli(a) 1...4 mm²joustava kaapelin päälläOhjauspiiri: ruuvipuristusliittimet 2 kaapeli(a) 1...2.5 mm²massiivinen ilman kaapelin päätäOhjauspiiri: ruuvipuristusliittimet 1 kaapeli(a) 1...4 mm²Ohjauspiiri: ruuvipuristusliittimet 2 kaapeli(a) 1...4 mm²Ohjauspiiri: ruuvipuristusliittimet 1.0 kaapeli(a) 0.2...2.5 mm²joustava ilman kaapelin päätäOhjauspiiri: ruuvipuristusliittimet 1.0 kaapeli(a) 0.25...2.5 mm²joustava kaapelin päälläOhjauspiiri: ruuvipuristusliittimet 1.0 kaapeli(a) 0.2...2.5 mm²massiivinen ilman kaapelin päätä |
| Kiristysmomentti: | Tehoosa: 35 N.mOhjauspiiri: 1.2 N.mOhjauspiiri: 0.6 N.m |
| Mekaaninen kestävyys: | 10 Mcycles |
| Käynnistysteho VA: | 600...700 VA, 40...400 Hz cos phi 0.9 (at 20 °C)LX1/LX9-kelalla655...803 VA (at 20 °C)LX4-kelalla300...350 VA, 50/60 Hz cos phi 0.5 (at 20 °C)LXE-kelalla300...310 VA (at 20 °C)LXE-kelalla |
| Pitävä virrankulutus VA: | 8...10 VA, 40...400 Hz cos phi 0.9 (at 20 °C)LX1/LX9-kelalla3.68...4.53 VA (at 20 °C)LX4-kelalla4.5...7.0 VA, 50/60 Hz cos phi 0.5 (at 20 °C)LXE-kelalla2.5...4.0 VA (at 20 °C)LXE-kelalla |
| Maksimi käyttövaihe: | 2400 cyc/h 55 °C |
| Yhteensopivuuskoodi: | LC1F |
| IP-suojausluokka: | IP20 etupuoli suojilla (standardin IEC 60529 mukainen)IP20 etupuoli suojilla (standardin VDE 0106 mukainen) |
|---|---|
| Suojaava käsittely: | TH |
| Ympäristön ilman lämpötila käytön aikana: | -5...55 °C |
| Ympäristön ilman lämpötila varastoinnin aikana: | -60...80 °C |
| Sallittu ympäristön ilman lämpötila laitteen ympärillä: | -40...70 °C |
| Käyttökorkeus: | 3000 m ilman alentamista |
| Mekaaninen kestävyys: | Tärinä, kontaktori auki: 2 Gn, 5...300 HzTärinä, kontaktori kiinni: 5 Gn, 5...300 HzIskut, kontaktori auki: 6 Gn 1/2 sini-aallolle (11 ms)Iskut, kontaktori kiinni: 15 Gn 1/2 sini-aallolle (11 ms) |
| Korkeus: | 203 mm |
| Leveys: | 244.5 mm |
| Syvyys: | 213 mm |
| Tuotteen paino: | 8.54 kg |
| Kestävän tarjonnan tila: | Green Premium -tuoteREACh-asetus |
| EAN-koodi: | 3389110122473 |
|---|---|
| Korvaava_teksti: | Tuote ei saatavilla. Tässä tarjoamamme vastaava viite: Suurtehokontaktori, TeSys Giga, 4-napainen (4NO), AC-1 <=440V 385A, edistynyt versio, 200…500V laajakaistainen AC/DC-kela - LC1G2654LSEA |
