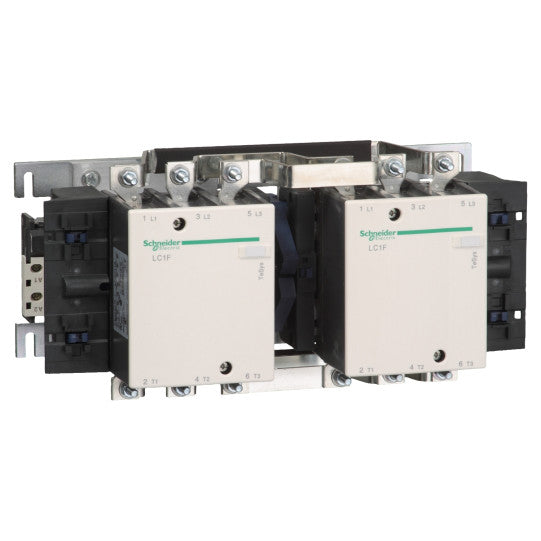

TeSys F -suunnanvaihtokontaktori - 3P(3 NO) AC-3 <= 440 V 115 A - ilman kelaa - LC2F115
SKU: LC2F115
Normaalihinta €0,00
Ota meihin yhteyttä tämän tuotteen hinnan ja toimitusajan osalta. Tiimimme vastaa nopeasti.
Tarjoamme luotettavia maailmanlaajuisia toimituksia luotettujen logistiikkakumppaneiden kautta.
Useimmat tuotteet lähetetään 2–4 viikon kuluessa tilausvahvistuksesta riippuen varastotilanteesta ja toimittajien saatavuudesta.
Kun tilauksesi on lähetetty, saat seurantalingin toimituksen seuraamiseksi.
Kiireellisissä tapauksissa ota meihin yhteyttä ennen tilaamista – teemme parhaamme järjestääksemme nopeamman lähetyksen.
Panostamme pakkaamiseen ja varmistamme, että kaikki tuotteet toimitetaan turvallisesti ja ajallaan.
Toimitusaika: 2–3 viikkoa – Toimitetaan pian tilausvahvistuksen jälkeen
TeSys F -suunnanvaihtokontaktori - 3P(3 NO) AC-3 <= 440 V 115 A - ilman kelaa - LC2F115
KUVAUS
| Tuotevalikoima: | TeSys F |
|---|---|
| Tuotesarja: | TeSys |
| Tuotteen nimi: | TeSys F |
| Tuotteen tai komponentin tyyppi: | Kääntökontaktori |
| Laitteen lyhyt nimi: | LC2F |
| Kontaktorin käyttötarkoitus: | Moottorin ohjausResistiivinen kuorma |
| Käyttöluokka: | AC-1AC-3 |
| Laitteen esitystapa: | Esiasennettu peruuttavalla virtakiskolla |
| Napojen kuvaus: | 3P |
| Napojen kontaktikoostumus: | 3 NO |
| [Ue] nimelliskäyttöjännite: | |
| [Ie] nimelliskäyttövirta: | 200 A (klo 115 A (klo |
| Moottoriteho kW: | 55 kW AC 380...400 V 50/60 Hz59 kW AC 415 V 50/60 Hz59 kW AC 440 V 50/60 Hz65 kW AC 1000 V 50/60 Hz75 kW AC 500 V 50/60 Hz30 kW AC 220...240 V 50/60 Hz80 kW AC 660...690 V 50/60 Hz |
| Apukosketin koostumus: | 1 NO |
| [Uimp] nimellisimpulssijännite: | 8 kV |
| Ylijänniteluokka: | III |
| [Ith] tavanomainen vapaailman lämpövirta: | 200 A (40 °C:ssa) |
| Irms-nimelliskytkentäkyky: | 1150 A AC standardin IEC 60947-4-1 mukaisesti |
| Nimellinen katkaisukyky: | 920 A standardin IEC 60947-4-1 mukaisesti |
| [Icw] nimellinen oikosulkuvirrankesto: | 1100 A 40 °C - 10 s640 A 40 °C - 30 s520 A 40 °C - 1 min400 A 40 °C - 3 min320 A 40 °C - 10 min |
| Liittyvä sulakeluokitus: | 125 A aM 200 A gG:llä |
| Keskimääräinen impedanssi: | 0.37 mOhm - Ith 200 A 50 Hz |
| [Ui] nimellinen eristysjännite: | 1000 V standardin IEC 60947-4-1 mukaisesti1500 V standardin VDE 0110 ryhmä C mukaisesti |
| Tehohäviö per napa: | 5 W AC-3 |
| Lukitustyyppi: | Mekaaninen |
| Asennustuki: | Levy |
| Standardit: | EN 60947-4-1IEC 60947-4-1JIS C8201-4-1EN 60947-1IEC 60947-1 |
| Tuotesertifikaatit: | RMRoSCCCULRINALROS (Lloyds register of shipping)CBDNVCSAABSUKCA |
| Liitännät - liittimet: | Virtapiiri: liitin 1 kaapeli(t) 95 mm²Virtapiiri: korvakkeet-rengasliittimet 1 kaapeli(t) 95 mm²Ohjauspiiri: ruuvipuristinliittimet 1 kaapeli(t) 1...4 mm²joustava ilman kaapelin päätäOhjauspiiri: ruuvipuristinliittimet 2 kaapeli(t) 1...4 mm²joustava ilman kaapelin päätäOhjauspiiri: ruuvipuristinliittimet 1 kaapeli(t) 1...4 mm²joustava kaapelin pään kanssaOhjauspiiri: ruuvipuristinliittimet 2 kaapeli(t) 1...2.5 mm²joustava kaapelin pään kanssaOhjauspiiri: ruuvipuristinliittimet 1 kaapeli(t) 1...4 mm²kiinteä ilman kaapelin päätäOhjauspiiri: ruuvipuristinliittimet 2 kaapeli(t) 1...4 mm²kiinteä ilman kaapelin päätäVirtapiiri: tanko 2 kaapeli(t) - kiskon poikkileikkaus: 20 x 3 mm |
| Kiristysmomentti: | Virtapiiri: 10 N.mOhjauspiiri: 1.2 N.m |
| Yhteensopivuuskoodi: | LC2F |
|---|
| IP-suojausluokka: | IP2x etupinta suojuksilla standardin IEC 60529 mukaisestiIP2x etupinta suojuksilla standardin VDE 0106 mukaisesti |
|---|---|
| Suojakäsittely: | TH |
| Ympäröivän ilman lämpötila käytössä: | -5...55 °C |
| Ympäröivän ilman lämpötila varastoinnissa: | -60...80 °C |
| Sallittu ympäröivän ilman lämpötila laitteen ympärillä: | -40...70 °C |
| Käyttökorkeus: | 3000 m ilman tehonlaskua |
| Palonkestävyys: | 850 °C standardin IEC 60695-2-1 mukaisesti |
| Mekaaninen kestävyys: | Tärinä kontaktori auki: 2 Gn, 5...300 HzTärinä kontaktori kiinni: 6 Gn, 5...300 HzIskut kontaktori auki: 9 Gn 11 msIskut kontaktori kiinni: 15 Gn 11 ms |
| Korkeus: | 162 mm |
| Leveys: | 345 mm |
| Syvyys: | 171 mm |
| Tuotteen paino: | 7.56 kg |
| Kestävän kehityksen tarjousstatus: | Green Premium -tuoteREACh-asetus |
| EAN-koodi: | 3389110227369 |
|---|
