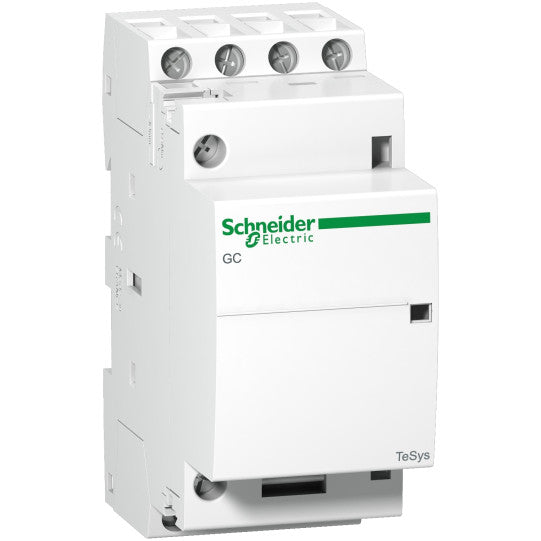

TeSys GC - modulaarinen kontaktori - 16 A - 4 NO - kela 220...240 V AC - GC1640M5
SKU: GC1640M5
Normaalihinta €0,00
Ota meihin yhteyttä tämän tuotteen hinnan ja toimitusajan osalta. Tiimimme vastaa nopeasti.
Tarjoamme luotettavia maailmanlaajuisia toimituksia luotettujen logistiikkakumppaneiden kautta.
Useimmat tuotteet lähetetään 2–4 viikon kuluessa tilausvahvistuksesta riippuen varastotilanteesta ja toimittajien saatavuudesta.
Kun tilauksesi on lähetetty, saat seurantalingin toimituksen seuraamiseksi.
Kiireellisissä tapauksissa ota meihin yhteyttä ennen tilaamista – teemme parhaamme järjestääksemme nopeamman lähetyksen.
Panostamme pakkaamiseen ja varmistamme, että kaikki tuotteet toimitetaan turvallisesti ja ajallaan.
Toimitusaika: 2–3 viikkoa – Toimitetaan pian tilausvahvistuksen jälkeen
TeSys GC - modulaarinen kontaktori - 16 A - 4 NO - kela 220...240 V AC - GC1640M5
KUVAUS
| Sarja: | TeSys |
|---|---|
| Tuotteen nimi: | TeSys GC |
| Tuote- tai komponenttityyppi: | Modulaarinen kontaktori |
| Laitteen lyhyt nimi: | GC16 |
| Kontaktorin käyttökohde: | ValaistusMoottorin ohjausLämmitys |
| Käyttöluokka: | AC-7AAC-7B |
|---|---|
| Napojen kuvaus: | 4P |
| Napojen kosketinkokoonpano: | 4 NO |
| [Ue] nimelliskäyttöjännite: | |
| [Ie] nimelliskäyttövirta: | 16 A AC-7A5 A AC-7B |
| Käyttöasento: | 30°/pystysuora |
| Ohjauspiirin tyyppi: | AC 50 Hz |
| [Uc] ohjauspiirin jännite: | 220...240 V AC 50 Hz |
| [Uimp] nimellisimpulssijännite: | 4 kV |
| [Ith] tavanomainen vapaan ilman lämpövirta: | 16 A (50 °C:ssa) tehojohtoon |
| Irms-nimelliskytkentäkyky: | 40 A 400 V AC -jännitteellä tehojohtoon standardin IEC 61095 mukaan |
| Nimelliskatkaisukapasiteetti: | 40 A 400 V -jännitteellä tehojohtoon standardin IEC 61095 mukaan |
| [Icw] nimellinen lyhytaikainen kestovirta: | 128 A 40 °C - 10 s tehojohtoon40 A 40 °C - 30 s tehojohtoon |
| Liittyvä sulakeluokitus: | 16 A gL kohteessa |
| Keski-impedanssi: | 2,5 mOhm - Ith 16 A 50 Hz tehojohtoon |
| [Ui] nimelliseristysjännite: | 500 V standardin IEC 61095 mukaan500 V standardin VDE 0110 mukaan |
| Sähköinen kestävyys: | AC-7A: 100000 sykliäAC-7B: 100000 sykliä |
| Tehohäviö per napa: | 0,65 W |
| Ohjaustyyppi: | Kaukosäädin |
| Asennustapa: | Kiinnitettävä |
| Asennustuki: | DIN-kisko |
| Standardit: | IEC 60947-5IEC 61095 |
| Liitännät - liittimet: | Ohjauspiiri: ruuviliittimet 1 kaapeli(a) 2,5 mm² taipuisa ilman johdon päätäOhjauspiiri: ruuviliittimet 2 kaapeli(a) 2,5 mm² taipuisa ilman johdon päätäOhjauspiiri: ruuviliittimet 1 kaapeli(a) 2,5 mm² taipuisa johdon päälläOhjauspiiri: ruuviliittimet 2 kaapeli(a) 1,5 mm² taipuisa johdon päälläOhjauspiiri: ruuviliittimet 1 kaapeli(a) 1,5 mm² kiinteä ilman johdon päätäOhjauspiiri: ruuviliittimet 2 kaapeli(a) 1,5 mm² kiinteä ilman johdon päätäTehopiiri: ruuviliittimet 1 kaapeli(a) 6 mm² taipuisa ilman johdon päätäTehopiiri: ruuviliittimet 2 kaapeli(a) 4 mm² taipuisa ilman johdon päätäTehopiiri: ruuviliittimet 1 kaapeli(a) 6 mm² taipuisa johdon päälläTehopiiri: ruuviliittimet 2 kaapeli(a) 1,5 mm² taipuisa johdon päälläTehopiiri: ruuviliittimet 1 kaapeli(a) 6 mm² kiinteä ilman johdon päätäTehopiiri: ruuviliittimet 2 kaapeli(a) 4 mm² kiinteä ilman johdon päätä |
| Kiristysmomentti: | Ohjauspiiri: 0,8 N.m - ruuviliittimissäTehopiiri: 0,8 N.m - ruuviliittimissä |
| Käyttöaika: | 10...25 ms avautuminen10...30 ms sulkeutuminen |
| Mekaaninen kestävyys: | 1000000 jaksoa |
| Suurin käyttöaste: | 300 sykliä/h 50 °C |
| Ohjauspiirin jänniterajat: | Katkaisu: 0,2...0,75 Uc 50 Hz:llä (kohteessa Käyttö: 0,85...1,1 Uc 50 Hz:llä (kohteessa |
| Käynnistysteho VA: | 34 VA 50 Hz (20 °C:ssa) |
| Pitoajan tehokulutus VA: | 4,6 VA 50 Hz (20 °C:ssa) |
| Lämmönhävikki: | 1,6 W 50/60 Hz:llä |
| Yhteensopivuuskoodi: | Modulaarinen vakiokontaktori |
| IP-suojausluokka: | IP40 standardin VDE 0106 mukaan (kotelossa)IP20 standardin VDE 0106 mukaan |
|---|---|
| Suojakäsittely: | TC |
| Ympäristön lämpötila käytön aikana: | -5...50 °C |
| Ympäristön lämpötila varastoinnin aikana: | -40...70 °C |
| Käyttökorkeus: | |
| Mekaaninen kestävyys: | Iskut kontaktori auki: 10 Gn 11 ms:n ajanIskut kontaktori kiinni: 15 Gn 11 ms:n ajanTärinät kontaktori auki: 2 Gn, 5...300 HzTärinät kontaktori kiinni: 3 Gn, 5...300 Hz |
| 18 mm moduulien kokonaismäärä: | 2 |
| Korkeus: | 85 mm |
| Leveys: | 36 mm |
| Syvyys: | 62,5 mm |
| Tuotteen paino: | 0,23 kg |
| Määrä per sarja: | 6 kappaleen sarja |
| Väri: | Valkoinen |
| Kestävän tarjonnan tila: | Green Premium -tuoteREACh-asetus |
| EAN-koodi: | 3389110641295 |
|---|
