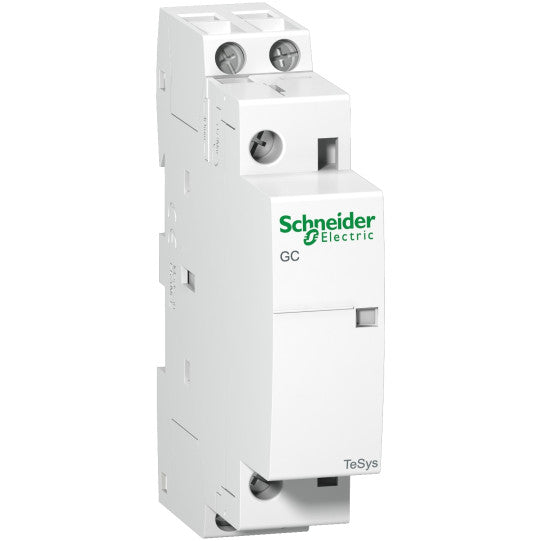

TeSys GC - modulaarinen kontaktori - 25 A - 1 NO + 1 NC - kela 220...240 V AC - GC2511M5
SKU: GC2511M5
Normaalihinta €0,00
Ota meihin yhteyttä tämän tuotteen hinnan ja toimitusajan osalta. Tiimimme vastaa nopeasti.
Tarjoamme luotettavia maailmanlaajuisia toimituksia luotettujen logistiikkakumppaneiden kautta.
Useimmat tuotteet lähetetään 2–4 viikon kuluessa tilausvahvistuksesta riippuen varastotilanteesta ja toimittajien saatavuudesta.
Kun tilauksesi on lähetetty, saat seurantalingin toimituksen seuraamiseksi.
Kiireellisissä tapauksissa ota meihin yhteyttä ennen tilaamista – teemme parhaamme järjestääksemme nopeamman lähetyksen.
Panostamme pakkaamiseen ja varmistamme, että kaikki tuotteet toimitetaan turvallisesti ja ajallaan.
Toimitusaika: 2–3 viikkoa – Toimitetaan pian tilausvahvistuksen jälkeen
TeSys GC - modulaarinen kontaktori - 25 A - 1 NO + 1 NC - kela 220...240 V AC - GC2511M5
KUVAUS
| Sarja: | TeSys |
|---|---|
| Tuotteen nimi: | TeSys GC |
| Tuote tai komponenttityyppi: | Modulaarinen kontaktori |
| Laitteen lyhyt nimi: | GC25 |
| Kontaktorin käyttökohde: | ValaistusMoottorin ohjausLämmitys |
| Käyttöluokka: | AC-7BAC-7A |
|---|---|
| Napojen kuvaus: | 2P |
| Navan kosketinkokoonpano: | 1 NO + 1 NC |
| [Ue] nimelliskäyttöjännite: | |
| [Ie] nimelliskäyttövirta: | 25 A AC-7A8.5 A AC-7B |
| Käyttöasento: | 30°/pystysuora |
| Ohjauspiirin tyyppi: | AC 50 Hz |
| [Uc] ohjauspiirin jännite: | 220...240 V AC 50 Hz |
| [Uimp] nimellisimpulssijännite: | 4 kV |
| [Ith] tavanomainen vapaan ilman lämpövirta: | 25 A (50 °C:ssa) tehopiirille |
| Irms nimellinen kytkentäkyky: | 68 A 400 V AC tehopiirille IEC 61095:n mukaisesti |
| Nimellinen katkaisukyky: | 68 A 400 V tehopiirille IEC 61095:n mukaisesti |
| [Icw] nimellinen lyhytaikainen kestovirta: | 200 A 40 °C - 10 s tehopiirille62 A 40 °C - 30 s tehopiirille |
| Yhteensopiva sulakeluokitus: | 25 A gL kohteessa |
| Keskimääräinen impedanssi: | 2,5 mOhm - Ith 25 A 50 Hz tehopiirille |
| [Ui] nimellinen eristysjännite: | 500 V IEC 61095:n mukaisesti500 V VDE 0110:n mukaisesti |
| Sähkömekaaninen kestoikä: | AC-7A: 100000 jaksoaAC-7B: 100000 jaksoa |
| Tehohäviö per napa: | 1,6 W |
| Ohjauksen tyyppi: | Kauko-ohjaus |
| Asennustapa: | Kiinnitettävä |
| Asennustuki: | DIN-kisko |
| Standardit: | IEC 60947-5IEC 61095 |
| Liitännät - liittimet: | Ohjauspiiri: ruuvipuristinliittimet 1 kaapeli(a) 2,5 mm² taipuisa ilman johdinpäätäOhjauspiiri: ruuvipuristinliittimet 2 kaapeli(a) 2,5 mm² taipuisa ilman johdinpäätäOhjauspiiri: ruuvipuristinliittimet 1 kaapeli(a) 2,5 mm² taipuisa johdinpään kanssaOhjauspiiri: ruuvipuristinliittimet 2 kaapeli(a) 1,5 mm² taipuisa johdinpään kanssaOhjauspiiri: ruuvipuristinliittimet 1 kaapeli(a) 1,5 mm² jäykkä ilman johdinpäätäOhjauspiiri: ruuvipuristinliittimet 2 kaapeli(a) 1,5 mm² jäykkä ilman johdinpäätäTehopiiri: ruuvipuristinliittimet 1 kaapeli(a) 6 mm² taipuisa ilman johdinpäätäTehopiiri: ruuvipuristinliittimet 2 kaapeli(a) 4 mm² taipuisa ilman johdinpäätäTehopiiri: ruuvipuristinliittimet 1 kaapeli(a) 6 mm² taipuisa johdinpään kanssaTehopiiri: ruuvipuristinliittimet 2 kaapeli(a) 1,5 mm² taipuisa johdinpään kanssaTehopiiri: ruuvipuristinliittimet 1 kaapeli(a) 6 mm² jäykkä ilman johdinpäätäTehopiiri: ruuvipuristinliittimet 2 kaapeli(a) 4 mm² jäykkä ilman johdinpäätä |
| Kiristysmomentti: | Ohjauspiiri: 0,8 N.m - ruuvipuristinliittimissäTehopiiri: 0,8 N.m - ruuvipuristinliittimissä |
| Käyttöaika: | 10...25 ms avautuu10...30 ms sulkeutuu |
| Mekaaninen kestoikä: | 1000000 jaksoa |
| Suurin toimintataajuus: | 300 sykliä/h 50 °C |
| Ohjauspiirin jänniterajat: | Irrotus: 0.2...0.75 Uc 50 Hz (kohdassa Käyttö: 0.85...1.1 Uc 50 Hz (kohdassa |
| Kytkentäteho VA: | 15 VA 50 Hz (20 °C:ssa) |
| Pidätysteho VA: | 3,8 VA 50 Hz (20 °C:ssa) |
| Lämmönhaihdutus: | 1,3 W 50/60 Hz |
| Yhteensopivuuskoodi: | Modulaarinen vakiokontaktori |
| IP-suojausluokka: | IP40 VDE 0106:n mukaisesti (kotelossa)IP20 VDE 0106:n mukaisesti |
|---|---|
| Suojakäsittely: | TC |
| Ympäristön ilman lämpötila käytön aikana: | -5...50 °C |
| Ympäristön ilman lämpötila varastoinnin aikana: | -40...70 °C |
| Käyttökorkeus: | |
| Mekaaninen kestävyys: | Iskut kontaktori auki: 10 Gn 11 msIskut kontaktori kiinni: 15 Gn 11 msTärinä kontaktori auki: 2 Gn, 5...300 HzTärinä kontaktori kiinni: 3 Gn, 5...300 Hz |
| 18 mm moduulien kokonaismäärä: | 1 |
| Korkeus: | 81 mm |
| Leveys: | 17,5 mm |
| Syvyys: | 62,5 mm |
| Tuotteen paino: | 0,11 kg |
| Määrä per sarja: | Sarja, 12 kpl |
| Väri: | Valkoinen |
| Kestävän kehityksen tarjonnan tila: | Green Premium -tuoteREACh-asetus |
| EAN-koodi: | 3389110720723 |
|---|
