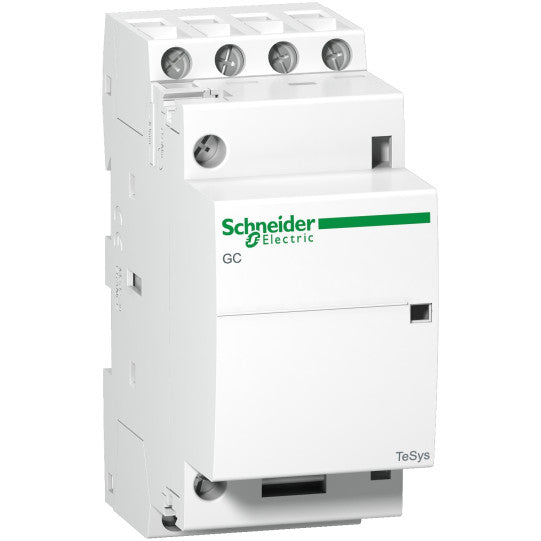

TeSys GC - modulaarinen kontaktori - 25 A - 2 NO + 2 NC - kela 220...240 V AC - GC2522M5
SKU: GC2522M5
Normaalihinta €0,00
Ota meihin yhteyttä tämän tuotteen hinnan ja toimitusajan osalta. Tiimimme vastaa nopeasti.
Tarjoamme luotettavia maailmanlaajuisia toimituksia luotettujen logistiikkakumppaneiden kautta.
Useimmat tuotteet lähetetään 2–4 viikon kuluessa tilausvahvistuksesta riippuen varastotilanteesta ja toimittajien saatavuudesta.
Kun tilauksesi on lähetetty, saat seurantalingin toimituksen seuraamiseksi.
Kiireellisissä tapauksissa ota meihin yhteyttä ennen tilaamista – teemme parhaamme järjestääksemme nopeamman lähetyksen.
Panostamme pakkaamiseen ja varmistamme, että kaikki tuotteet toimitetaan turvallisesti ja ajallaan.
Toimitusaika: 2–3 viikkoa – Toimitetaan pian tilausvahvistuksen jälkeen
TeSys GC - modulaarinen kontaktori - 25 A - 2 NO + 2 NC - kela 220...240 V AC - GC2522M5
KUVAUS
| Sarja: | TeSys |
|---|---|
| Tuotteen nimi: | TeSys GC |
| Tuotteen tai komponentin tyyppi: | Modulaarinen kontaktori |
| Laitteen lyhyt nimi: | GC25 |
| Kontaktorisovellus: | ValaistusMoottorin ohjausLämmitys |
| Käyttöluokka: | AC-7BAC-7A |
|---|---|
| Napojen kuvaus: | 4P |
| Navan kosketinkokoonpano: | 2 NO + 2 NC |
| [Ue] nimelliskäyttöjännite: | |
| [Ie] nimelliskäyttövirta: | 25 A AC-7A8.5 A AC-7B |
| Asennusasento: | 30°/pystysuora |
| Ohjauspiirin tyyppi: | AC 50 Hz |
| [Uc] ohjauspiirin jännite: | 220...240 V AC 50 Hz |
| [Uimp] nimellisimpulssijännite: | 4 kV |
| [Ith] tavanomainen vapaailman lämpövirta: | 25 A (50 °C:ssa) tehopiiriin |
| Irms nimellinen kytkentäkyky: | 68 A 400 V AC tehopiiriin standardin IEC 61095 mukaisesti |
| Nimellinen katkaisukyky: | 68 A 400 V tehopiiriin standardin IEC 61095 mukaisesti |
| [Icw] nimellinen lyhytaikainen kestovirta: | 200 A 40 °C - 10 s tehopiiriin62 A 40 °C - 30 s tehopiiriin |
| Yhteensopiva sulakeluokitus: | 25 A gL kohteessa |
| Keskimääräinen impedanssi: | 2.5 mOhm - Ith 25 A 50 Hz tehopiiriin |
| [Ui] nimellinen eristysjännite: | 500 V standardin IEC 61095 mukaisesti500 V standardin VDE 0110 mukaisesti |
| Sähköinen kestävyys: | AC-7A: 100000 jaksoaAC-7B: 100000 jaksoa |
| Tehohäviö per napa: | 1.6 W |
| Ohjaustyyppi: | Kauko-ohjaus |
| Asennustapa: | Kiinnitys |
| Asennustuki: | DIN-kisko |
| Standardit: | IEC 61095IEC 60947-5 |
| Liitännät - liittimet: | Ohjauspiiri: ruuvipuristinliittimet 1 kaapeli(a) 2.5 mm²joustava ilman kaapelin päätäOhjauspiiri: ruuvipuristinliittimet 2 kaapeli(a) 2.5 mm²joustava ilman kaapelin päätäOhjauspiiri: ruuvipuristinliittimet 1 kaapeli(a) 2.5 mm²joustava kaapelin pään kanssaOhjauspiiri: ruuvipuristinliittimet 2 kaapeli(a) 1.5 mm²joustava kaapelin pään kanssaOhjauspiiri: ruuvipuristinliittimet 1 kaapeli(a) 1.5 mm²jäykkä ilman kaapelin päätäOhjauspiiri: ruuvipuristinliittimet 2 kaapeli(a) 1.5 mm²jäykkä ilman kaapelin päätäTehopiiri: ruuvipuristinliittimet 1 kaapeli(a) 6 mm²joustava ilman kaapelin päätäTehopiiri: ruuvipuristinliittimet 2 kaapeli(a) 4 mm²joustava ilman kaapelin päätäTehopiiri: ruuvipuristinliittimet 1 kaapeli(a) 6 mm²joustava kaapelin pään kanssaTehopiiri: ruuvipuristinliittimet 2 kaapeli(a) 1.5 mm²joustava kaapelin pään kanssaTehopiiri: ruuvipuristinliittimet 1 kaapeli(a) 6 mm²jäykkä ilman kaapelin päätäTehopiiri: ruuvipuristinliittimet 2 kaapeli(a) 4 mm²jäykkä ilman kaapelin päätä |
| Kiristysmomentti: | Ohjauspiiri: 0.8 N.m - ruuvipuristinliittimiinTehopiiri: 0.8 N.m - ruuvipuristinliittimiin |
| Käyttöaika: | 10...25 ms avautuminen10...30 ms sulkeutuminen |
| Mekaaninen kestävyys: | 1000000 jaksoa |
| Suurin käyttönopeus: | 300 sykliä/h 50 °C |
| Ohjauspiirin jänniterajat: | Pudotus: 0.2...0.75 Uc 50 Hz (kohdassa Käyttö: 0.85...1.1 Uc 50 Hz (kohdassa |
| Kytkentäteho VA: | 34 VA 50 Hz (20 °C:ssa) |
| Pitävä tehonkulutus VA: | 4.6 VA 50 Hz (20 °C:ssa) |
| Lämmönpoisto: | 1.6 W 50/60 Hz |
| Yhteensopivuuskoodi: | Modulaarinen vakiokontaktori |
| IP-suojausluokka: | IP40 standardin VDE 0106 mukaisesti (kotelossa)IP20 standardin VDE 0106 mukaisesti |
|---|---|
| Suojaava käsittely: | TC |
| Ympäristön ilman lämpötila käytössä: | -5...50 °C |
| Ympäristön ilman lämpötila varastoinnissa: | -40...70 °C |
| Käyttökorkeus: | |
| Mekaaninen kestävyys: | Iskut, kontaktori auki: 10 Gn 11 msIskut, kontaktori kiinni: 15 Gn 11 msTärinät, kontaktori auki: 2 Gn, 5...300 HzTärinät, kontaktori kiinni: 3 Gn, 5...300 Hz |
| 18 mm moduulien kokonaismäärä: | 2 |
| Korkeus: | 85 mm |
| Leveys: | 36 mm |
| Syvyys: | 62.5 mm |
| Tuotteen paino: | 0.23 kg |
| Määrä sarjaa kohti: | Sarja, 6 kpl |
| Väri: | Valkoinen |
| Kestävän kehityksen tarjous: | Green Premium -tuoteREACh-asetus |
| EAN-koodi: | 3389110720730 |
|---|
