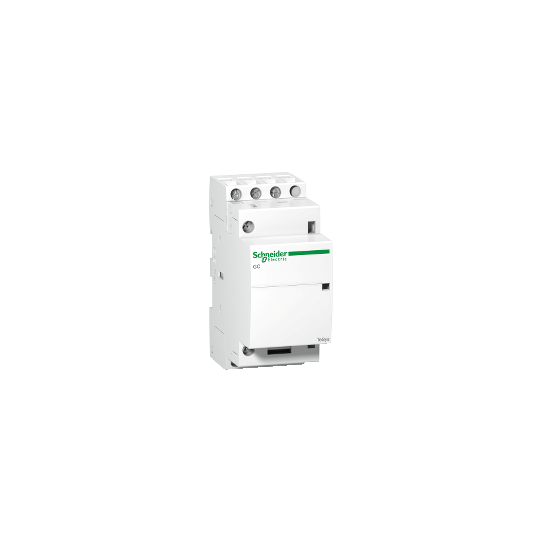

TeSys GC - modulaarinen kontaktori - 25 A - 3 NO - kela 220...240 V AC - GC2530M5
SKU: GC2530M5
Normaalihinta €0,00
Ota meihin yhteyttä tämän tuotteen hinnan ja toimitusajan osalta. Tiimimme vastaa nopeasti.
Tarjoamme luotettavia maailmanlaajuisia toimituksia luotettujen logistiikkakumppaneiden kautta.
Useimmat tuotteet lähetetään 2–4 viikon kuluessa tilausvahvistuksesta riippuen varastotilanteesta ja toimittajien saatavuudesta.
Kun tilauksesi on lähetetty, saat seurantalingin toimituksen seuraamiseksi.
Kiireellisissä tapauksissa ota meihin yhteyttä ennen tilaamista – teemme parhaamme järjestääksemme nopeamman lähetyksen.
Panostamme pakkaamiseen ja varmistamme, että kaikki tuotteet toimitetaan turvallisesti ja ajallaan.
Toimitusaika: 2–3 viikkoa – Toimitetaan pian tilausvahvistuksen jälkeen
TeSys GC - modulaarinen kontaktori - 25 A - 3 NO - kela 220...240 V AC - GC2530M5
KUVAUS
| Sarja: | TeSys |
|---|---|
| Tuotteen nimi: | TeSys GC |
| Tuote tai komponenttityyppi: | Modulaarinen kontaktori |
| Laitteen lyhyt nimi: | GC25 |
| Kontaktorisovellus: | Moottorin ohjausValaistusLämmitys |
| Käyttöluokka: | AC-7AAC-7B |
|---|---|
| Napojen kuvaus: | 3P |
| Napojen kosketinkokoonpano: | 3 NO |
| [Ue] nimelliskäyttöjännite: | |
| [Ie] nimelliskäyttövirta: | 25 A AC-7A8.5 A AC-7B |
| Käyttöasento: | 30°/pysty |
| Ohjauspiirin tyyppi: | AC 50 Hz |
| [Uc] ohjauspiirin jännite: | 220...240 V AC 50 Hz |
| [Uimp] nimellisimpulssikestojännite: | 4 kV |
| [Ith] tavanomainen vapaan ilman lämpövirta: | 25 A (50 °C:ssa) tehopiirille |
| Irms-nimelliskytkentäkyky: | 68 A 400 V AC tehopiirille standardin IEC 61095 mukaisesti |
| Nimellinen katkaisukyky: | 68 A 400 V tehopiirille standardin IEC 61095 mukaisesti |
| [Icw] nimellinen lyhytaikainen kestovirta: | 200 A 40 °C - 10 s tehopiirille62 A 40 °C - 30 s tehopiirille |
| Liitetyt sulakearvot: | 25 A gL kohteessa |
| Keskimääräinen impedanssi: | 2,5 mOhm - Ith 25 A 50 Hz tehopiirille |
| [Ui] nimelliseristysjännite: | 500 V standardin IEC 61095 mukaisesti500 V standardin VDE 0110 mukaisesti |
| Sähkömekaaninen kesto: | AC-7A: 100000 jaksoaAC-7B: 100000 jaksoa |
| Tehohäviö per napa: | 1,6 W |
| Ohjaustyyppi: | Kauko-ohjaus |
| Asennustapa: | Kiinnityskappale |
| Asennustuki: | DIN-kisko |
| Standardit: | IEC 61095IEC 60947-5 |
| Liitännät - liittimet: | Ohjauspiiri: ruuvipuristinliittimet 1 kaapeli(a) 2,5 mm²joustava ilman kaapelin päätäOhjauspiiri: ruuvipuristinliittimet 2 kaapeli(a) 2,5 mm²joustava ilman kaapelin päätäOhjauspiiri: ruuvipuristinliittimet 1 kaapeli(a) 2,5 mm²joustava kaapelin pään kanssaOhjauspiiri: ruuvipuristinliittimet 2 kaapeli(a) 1,5 mm²joustava kaapelin pään kanssaOhjauspiiri: ruuvipuristinliittimet 1 kaapeli(a) 1,5 mm²kiinteä ilman kaapelin päätäOhjauspiiri: ruuvipuristinliittimet 2 kaapeli(a) 1,5 mm²kiinteä ilman kaapelin päätäTehopiiri: ruuvipuristinliittimet 1 kaapeli(a) 6 mm²joustava ilman kaapelin päätäTehopiiri: ruuvipuristinliittimet 2 kaapeli(a) 4 mm²joustava ilman kaapelin päätäTehopiiri: ruuvipuristinliittimet 1 kaapeli(a) 6 mm²joustava kaapelin pään kanssaTehopiiri: ruuvipuristinliittimet 2 kaapeli(a) 1,5 mm²joustava kaapelin pään kanssaTehopiiri: ruuvipuristinliittimet 1 kaapeli(a) 6 mm²kiinteä ilman kaapelin päätäTehopiiri: ruuvipuristinliittimet 2 kaapeli(a) 4 mm²kiinteä ilman kaapelin päätä |
| Kiristysmomentti: | Ohjauspiiri: 0,8 N.m - ruuvipuristinliittimissäTehopiiri: 0,8 N.m - ruuvipuristinliittimissä |
| Käyttöaika: | 10...25 ms avaus10...30 ms sulkeminen |
| Mekaaninen kestävyys: | 1000000 jaksoa |
| Maksimi käyttötaajuus: | 300 jaksoa/h 50 °C |
| Ohjauspiirin jänniterajat: | Pudotus: 0,2...0,75 Uc 50 Hz:llä (kohdassa Käyttö: 0,85...1,1 Uc 50 Hz:llä (kohdassa |
| Käynnistysteho VA:na: | 34 VA 50 Hz (20 °C:ssa) |
| Ylläpitotehonkulutus VA:na: | 4,6 VA 50 Hz (20 °C:ssa) |
| Lämmönhajonta: | 1,6 W 50/60 Hz:llä |
| Yhteensopivuuskoodi: | Modulaarinen vakiokontaktori |
| IP-suojausluokka: | IP40 standardin VDE 0106 mukaisesti (kotelossa)IP20 standardin VDE 0106 mukaisesti |
|---|---|
| Suojakäsittely: | TC |
| Ympäristön ilman lämpötila käytön aikana: | -5...50 °C |
| Ympäristön ilman lämpötila varastoinnin aikana: | -40...70 °C |
| Käyttökorkeus: | |
| Mekaaninen kestävyys: | Iskut kontaktori auki: 10 Gn 11 msIskut kontaktori kiinni: 15 Gn 11 msTärinät kontaktori auki: 2 Gn, 5...300 HzTärinät kontaktori kiinni: 3 Gn, 5...300 Hz |
| Moduulien kokonaismäärä (18 mm): | 2 |
| Korkeus: | 85 mm |
| Leveys: | 36 mm |
| Syvyys: | 62,5 mm |
| Tuotteen paino: | 0,23 kg |
| Määrä per sarja: | 6 kpl:n sarja |
| Väri: | Valkoinen |
| Kestävän kehityksen tarjous: | Green Premium -tuoteREACh-asetus |
| EAN-koodi: | 3389110641486 |
|---|
