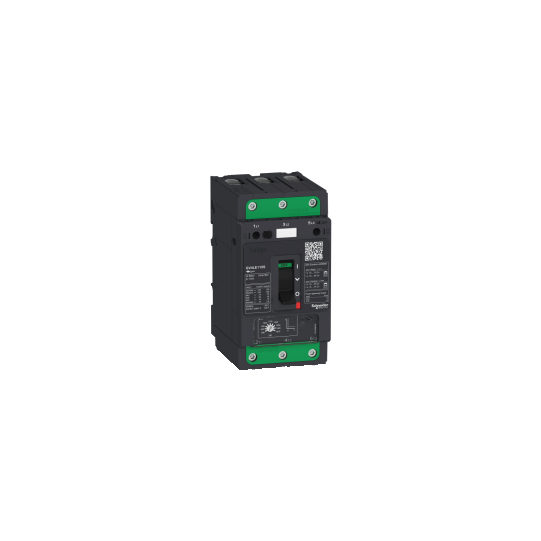

TeSys GV4 - magneettinen moottorinsuojakatkaisija - 115A 3P - EverLink-liittimillä - GV4LE115B
KUVAUS
| Sarja: | TeSys |
|---|---|
| Tuotteen nimi: | TeSys GV4 |
| Tuote tai komponenttityyppi: | Katkaisija |
| Laitteen lyhyt nimi: | GV4L |
| Laitteen käyttötarkoitus: | Moottorin suojaus |
| Napojen kuvaus: | 3P |
| Käyttöluokka: | Luokka A |
| Laukaisuyksikön tekniikka: | MagneettinenElektroninen |
| Suojaustyyppi: | Oikosulku |
| [In] nimellisvirta: | 115 A |
| Katkaisukyky: | Icu 50 kA 220...240 V AC 50/60 Hz, standardin IEC 60947-2 mukainenIcu 25 kA 380...415 V AC 50/60 Hz, standardin IEC 60947-2 mukainenIcu 20 kA 440 V AC 50/60 Hz, standardin IEC 60947-2 mukainenIcu 10 kA 500 V AC 50/60 Hz, standardin IEC 60947-2 mukainen |
| [Ics] nimellinen käyttökatkaisukyky: | 50 kA 220...240 V AC 50/60 Hz, standardin IEC 60947-2 mukainen25 kA 380...415 V AC 50/60 Hz, standardin IEC 60947-2 mukainen20 kA 440 V AC 50/60 Hz, standardin IEC 60947-2 mukainen10 kA 500 V AC 50/60 Hz, standardin IEC 60947-2 mukainen |
| Laukaisuyksikön nimellisarvo: | 690...1610 A |
| Ohjaustyyppi: | Vipu |
| [Ue] nimelliskäyttöjännite: | 690 V AC 50/60 Hz standardin IEC 60947-2 mukainen |
|---|---|
| Moottoriteho kW: | 37 kW 400...415 V AC 50/60 Hz45 kW 400...415 V AC 50/60 Hz55 kW 400...415 V AC 50/60 Hz45 kW 500 V AC 50/60 Hz55 kW 500 V AC 50/60 Hz75 kW 500 V AC 50/60 Hz75 kW 660...690 V AC 50/60 Hz90 kW 660...690 V AC 50/60 Hz110 kW 660...690 V AC 50/60 Hz |
| [Uimp] nimellisimpulssi kestojännite: | 8 kV standardin IEC 60947-2 mukainen |
| [Ui] nimelliseristysjännite: | 800 V standardin IEC 60947-2 mukainen |
| Asennustapa: | KiinnikkeilläRuuvilla |
| Asennustuki: | Levy75 mm symmetrinen DIN-kisko35 mm symmetrinen DIN-kisko |
| Soveltuvuus eristykseen: | Kyllä standardin IEC 60947-1 mukainen |
| Mekaaninen kestävyys: | 40000 jaksoa |
| Sähköinen kestävyys: | 10000 jaksoa AC-3 440 V In/25000 jaksoa AC-3 440 V In |
| Paikallinen merkinanto: | Vihreä merkkivalo apukoskettimien läsnäololle |
| Paikkojen lukumäärä: | 1 paikka(a) hälytyskytkimelle vikasignaalikosketinta varten, pistoke1 paikka(a) jännitevapauttimelle sähköistä etälaukaisua varten, pistoke1 paikka(a) apukytkimelle avoimelle/suljetulle koskettimelle, pistoke |
| Liitännän nousu: | 27 mm |
| Liitännät - liittimet: | Yläosa 1 EverLink BTR -ruuviliittimet johdinpaksuus 1,5...70 mm², jäykkäYläosa 1 EverLink BTR -ruuviliittimet johdinpaksuus 1,5...50 mm², taipuisaAlaosa 1 EverLink BTR -ruuviliittimet johdinpaksuus 2,5...95 mm², jäykkäAlaosa 1 EverLink BTR -ruuviliittimet johdinpaksuus 2,5...70 mm², taipuisa |
| Kiristysmomentti: | 9 N.m 16...95 mm²5 N.m 1,5...10 mm² |
| Johdon kuorintapituus: | 20 mm |
| Laatusertifikaatit: | CE |
| Standardit: | EN/IEC 60947-2EN/IEC 60947-4-1 |
| Korkeus: | 155 mm |
| Leveys: | 81 mm |
| Syvyys: | 116 mm |
| Tuotteen paino: | 1,5 kg |
| Väri: | Harmaa (RAL 7016) |
| Tuotesertifikaatit: | IECCCCEACEU-RO MR |
|---|---|
| Trooppistaminen: | 2 standardin IEC 68-2 mukainen |
| IP-suojausluokka: | IP40 etupuolelta standardin IEC 60529 mukainen |
| IK-suojausluokka: | IK07 standardin IEC 62262 mukainen |
| Saasteaste: | 3 standardin IEC 60947-1 mukainen |
| Mekaaninen kestävyys: | Tärinät: +/- 1 mm 2...13,2 Hz standardin IEC 60068-2-6 mukainenTärinät: 0,7 gn 13,2...100 Hz standardin IEC 60068-2-6 mukainenIskut: 15 gn 11 ms standardin IEC 60068-2-27 mukainen |
| Ympäristön ilman lämpötila käytössä: | -25...70 °C |
| Ympäristön ilman lämpötila varastoinnissa: | -50...85 °C |
| Käyttökorkeus: | 0...2000 m ilman alentamista2000...5000 m alentamisella |
| Kestävän kehityksen tarjonnan tila: | Green Premium -tuoteREACh-asetus |
| EAN-koodi: | 3606481309464 |
|---|
