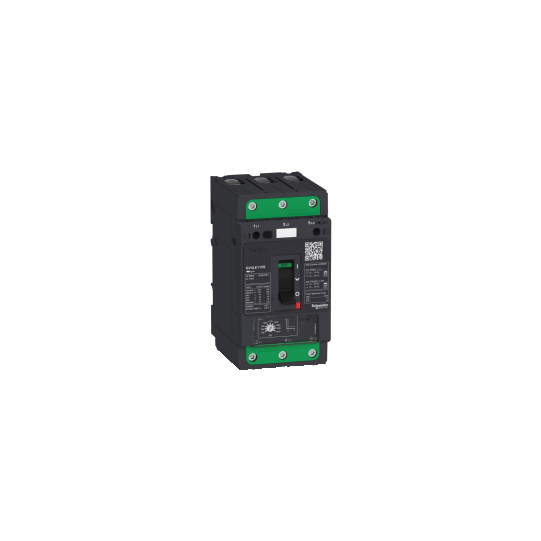

TeSys GV4 - magneettinen moottorinsuojakatkaisija - 12,5A 3P - EverLink-liittimellä - GV4LE12N
SKU: GV4LE12N
Normaalihinta €0,00
Ota meihin yhteyttä tämän tuotteen hinnan ja toimitusajan osalta. Tiimimme vastaa nopeasti.
Tarjoamme luotettavia maailmanlaajuisia toimituksia luotettujen logistiikkakumppaneiden kautta.
Useimmat tuotteet lähetetään 2–4 viikon kuluessa tilausvahvistuksesta riippuen varastotilanteesta ja toimittajien saatavuudesta.
Kun tilauksesi on lähetetty, saat seurantalingin toimituksen seuraamiseksi.
Kiireellisissä tapauksissa ota meihin yhteyttä ennen tilaamista – teemme parhaamme järjestääksemme nopeamman lähetyksen.
Panostamme pakkaamiseen ja varmistamme, että kaikki tuotteet toimitetaan turvallisesti ja ajallaan.
Toimitusaika: 2–3 viikkoa – Toimitetaan pian tilausvahvistuksen jälkeen
TeSys GV4 - magneettinen moottorinsuojakatkaisija - 12,5A 3P - EverLink-liittimellä - GV4LE12N
KUVAUS
| Sarja: | TeSys |
|---|---|
| Tuotteen nimi: | TeSys GV4 |
| Tuote tai komponenttityyppi: | Johdonsuojakatkaisin |
| Laitteen lyhyt nimi: | GV4L |
| Laitteen käyttö: | Moottorin suojaus |
| Napojen kuvaus: | 3P |
| Käyttöluokka: | Luokka A |
| Laukaisuyksikön tekniikka: | MagneettinenElektroninen |
| Suojaustyyppi: | Oikosulku |
| [In] nimellisvirta: | 12.5 A |
| Katkaisukyky: | Icu 100 kA (220...240 V AC 50/60 Hz, standardi IEC 60947-2)Icu 50 kA (380...415 V AC 50/60 Hz, standardi IEC 60947-2)Icu 50 kA (440 V AC 50/60 Hz, standardi IEC 60947-2)Icu 15 kA (525 V AC 50/60 Hz, standardi IEC 60947-2)Icu 8 kA (660...690 V AC 50/60 Hz, standardi IEC 60947-2)Icu 25 kA (500 V AC 50/60 Hz, standardi IEC 60947-2) |
| [Ics] nimellinen käyttökatkaisukyky: | 100 kA (220...240 V AC 50/60 Hz, standardi IEC 60947-2)50 kA (380...415 V AC 50/60 Hz, standardi IEC 60947-2)50 kA (440 V AC 50/60 Hz, standardi IEC 60947-2)25 kA (500 V AC 50/60 Hz, standardi IEC 60947-2)15 kA (525 V AC 50/60 Hz, standardi IEC 60947-2)2 kA (660...690 V AC 50/60 Hz, standardi IEC 60947-2) |
| Laukaisuyksikön mitoitus: | 75...175 A |
| Ohjaustyyppi: | Vipu |
| [Ue] nimellinen käyttöjännite: | 690 V AC 50/60 Hz, standardi IEC 60947-2 |
|---|---|
| Moottorin teho kW: | 3 kW (400...415 V AC 50/60 Hz)3 kW (500 V AC 50/60 Hz)5.5 kW (660...690 V AC 50/60 Hz)7.5 kW (660...690 V AC 50/60 Hz)5.5 kW (400...415 V AC 50/60 Hz)5.5 kW (500 V AC 50/60 Hz)7.5 kW (500 V AC 50/60 Hz)9 kW (660...690 V AC 50/60 Hz)11 kW (660...690 V AC 50/60 Hz)3.7 kW (400...415 V AC 50/60 Hz)3.7 kW (500 V AC 50/60 Hz) |
| [Uimp] nimellisimpulssikestojännite: | 8 kV, standardi IEC 60947-2 |
| [Ui] nimellinen eristysjännite: | 800 V, standardi IEC 60947-2 |
| Asennustapa: | KiinnikkeilläRuuvilla |
| Asennustuki: | 75 mm symmetrinen DIN-kiskoLevy35 mm symmetrinen DIN-kisko |
| Soveltuvuus eristykseen: | Kyllä, standardin IEC 60947-1 mukaisesti |
| Mekaaninen kestävyys: | 40000 jaksoa |
| Sähköinen kestävyys: | 40000 jaksoa AC-3 (440 V In/2)240000 jaksoa AC-3 (440 V In) |
| Paikallinen signaalinvälitys: | Vihreä merkkivalo apukoskettimien läsnäolosta |
| Paikkojen lukumäärä: | 1 paikka(a) hälytyskytkimelle vikasignaalin kosketukselle, pistokemallinen1 paikka(a) jännitteen vapautukselle sähköiselle etälaukaisulle, pistokemallinen1 paikka(a) apukytkimelle avoimelle/suljetulle koskettimelle, pistokemallinen |
| Liitäntäkohta: | 27 mm |
| Liitännät - navat: | Yläpuoli 1 EverLink BTR -ruuviliittimet, johtimen koko 1.5...70 mm², jäykkäYläpuoli 1 EverLink BTR -ruuviliittimet, johtimen koko 1.5...50 mm², taipuisaAlapuoli 1 EverLink BTR -ruuviliittimet, johtimen koko 2.5...95 mm², jäykkäAlapuoli 1 EverLink BTR -ruuviliittimet, johtimen koko 2.5...70 mm², taipuisa |
| Kiristysmomentti: | 9 N.m (16...95 mm²)5 N.m (1.5...10 mm²) |
| Johdineristeen poistopituus: | 20 mm |
| Laatusertifikaatit: | CE |
| Standardit: | EN/IEC 60947-2EN/IEC 60947-4-1 |
| Korkeus: | 155 mm |
| Leveys: | 81 mm |
| Syvyys: | 116 mm |
| Tuotteen paino: | 1.5 kg |
| Väri: | Harmaa (RAL 7016) |
| Tuotesertifikaatit: | IECCCCEACEU-RO MR |
|---|---|
| Trooppinen soveltuvuus: | 2, standardi IEC 68-2 |
| IP-suojausluokka: | IP40 etupuolelta, standardi IEC 60529 |
| IK-suojausluokka: | IK07, standardi IEC 62262 |
| Saasteaste: | 3, standardi IEC 60947-1 |
| Mekaaninen kestävyys: | Tärinä: +/- 1 mm 2...13.2 Hz, standardi IEC 60068-2-6Tärinä: 0.7 gn 13.2...100 Hz, standardi IEC 60068-2-6Iskut: 15 gn 11 ms, standardi IEC 60068-2-27 |
| Ympäristön lämpötila käytön aikana: | -25...70 °C |
| Ympäristön lämpötila varastoinnin aikana: | -50...85 °C |
| Käyttökorkeus: | 0...2000 m ilman alentamista2000...5000 m alentamisella |
| Kestävän kehityksen tarjonnan tila: | Green Premium -tuoteREACh-asetus |
| EAN-koodi: | 3606481309624 |
|---|
