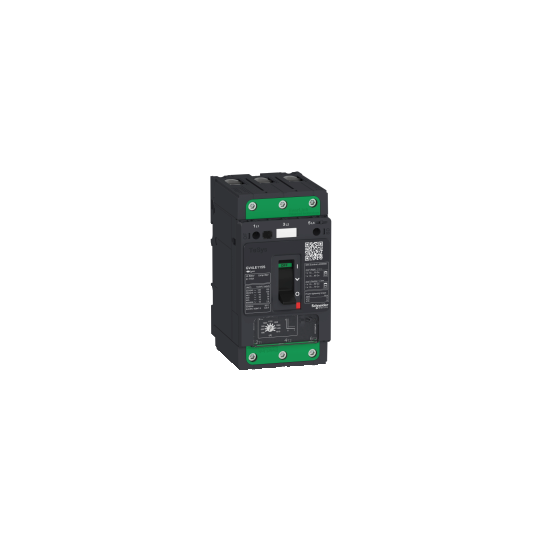

TeSys GV4 - magneettinen moottorisuojakatkaisija - 25A 3P - EverLink-liittimillä - GV4LE25N
SKU: GV4LE25N
Normaalihinta €0,00
Ota meihin yhteyttä tämän tuotteen hinnan ja toimitusajan osalta. Tiimimme vastaa nopeasti.
Tarjoamme luotettavia maailmanlaajuisia toimituksia luotettujen logistiikkakumppaneiden kautta.
Useimmat tuotteet lähetetään 2–4 viikon kuluessa tilausvahvistuksesta riippuen varastotilanteesta ja toimittajien saatavuudesta.
Kun tilauksesi on lähetetty, saat seurantalingin toimituksen seuraamiseksi.
Kiireellisissä tapauksissa ota meihin yhteyttä ennen tilaamista – teemme parhaamme järjestääksemme nopeamman lähetyksen.
Panostamme pakkaamiseen ja varmistamme, että kaikki tuotteet toimitetaan turvallisesti ja ajallaan.
Toimitusaika: 2–3 viikkoa – Toimitetaan pian tilausvahvistuksen jälkeen
TeSys GV4 - magneettinen moottorisuojakatkaisija - 25A 3P - EverLink-liittimillä - GV4LE25N
KUVAUS
| Sarja: | TeSys |
|---|---|
| Tuotteen nimi: | TeSys GV4 |
| Tuotteen tai komponentin tyyppi: | Katkaisija |
| Laitteen lyhyt nimi: | GV4L |
| Laitteen käyttökohde: | Moottorin suojaus |
| Napojen kuvaus: | 3P |
| Käyttöluokka: | Luokka A |
| Laukaisuyksikön tekniikka: | MagneettiElektroninen |
| Suojaustyyppi: | Oikosulku |
| [In] nimellisvirta: | 25 A |
| Katkaisukyky: | Icu 100 kA @ 220...240 V AC 50/60 Hz standardin IEC 60947-2 mukaisestiIcu 50 kA @ 380...415 V AC 50/60 Hz standardin IEC 60947-2 mukaisestiIcu 50 kA @ 440 V AC 50/60 Hz standardin IEC 60947-2 mukaisestiIcu 15 kA @ 525 V AC 50/60 Hz standardin IEC 60947-2 mukaisestiIcu 8 kA @ 660...690 V AC 50/60 Hz standardin IEC 60947-2 mukaisestiIcu 25 kA @ 500 V AC 50/60 Hz standardin IEC 60947-2 mukaisesti |
| [Ics] nimellinen käyttökatkaisukyky: | 100 kA @ 220...240 V AC 50/60 Hz standardin IEC 60947-2 mukaisesti50 kA @ 380...415 V AC 50/60 Hz standardin IEC 60947-2 mukaisesti50 kA @ 440 V AC 50/60 Hz standardin IEC 60947-2 mukaisesti25 kA @ 500 V AC 50/60 Hz standardin IEC 60947-2 mukaisesti15 kA @ 525 V AC 50/60 Hz standardin IEC 60947-2 mukaisesti2 kA @ 660...690 V AC 50/60 Hz standardin IEC 60947-2 mukaisesti |
| Laukaisuyksikön luokitus: | 150...350 A |
| Ohjaustyyppi: | Vipukytkin |
| [Ue] nimellinen käyttöjännite: | 690 V AC 50/60 Hz standardin IEC 60947-2 mukaisesti |
|---|---|
| Moottorin teho kW: | 7.5 kW @ 660...690 V AC 50/60 Hz5.5 kW @ 400...415 V AC 50/60 Hz7.5 kW @ 500 V AC 50/60 Hz9 kW @ 660...690 V AC 50/60 Hz11 kW @ 660...690 V AC 50/60 Hz7.5 kW @ 400...415 V AC 50/60 Hz9 kW @ 400...415 V AC 50/60 Hz11 kW @ 400...415 V AC 50/60 Hz9 kW @ 500 V AC 50/60 Hz11 kW @ 500 V AC 50/60 Hz15 kW @ 500 V AC 50/60 Hz15 kW @ 660...690 V AC 50/60 Hz18.5 kW @ 660...690 V AC 50/60 Hz |
| [Uimp] nimellinen impulssinkesto jännite: | 8 kV standardin IEC 60947-2 mukaisesti |
| [Ui] nimellinen eristysjännite: | 800 V standardin IEC 60947-2 mukaisesti |
| Asennustapa: | KiinnikkeilläRuuvikiinnitys |
| Asennustuki: | 75 mm symmetrinen DIN-kiskoLevy35 mm symmetrinen DIN-kisko |
| Soveltuvuus eristykseen: | Kyllä standardin IEC 60947-1 mukaisesti |
| Mekaaninen kestävyys: | 40000 jaksoa |
| Sähköinen kestävyys: | 40000 jaksoa AC-3 @ 440 V In/220000 jaksoa AC-3 @ 440 V In |
| Paikallinen signalointi: | Vihreä merkkivalo apukoskettimien olemassaolosta |
| Paikkojen lukumäärä: | 1 paikka vikailmoituskoskettimen hälytyskytkimelle, pistoketyyppi1 paikka jännitteenlaukaisimelle sähköistä etälaukaisua varten, pistoketyyppi1 paikka apukytkimelle avoimen/suljetun koskettimen, pistoketyyppi |
| Kytkentäväli: | 27 mm |
| Liitännät - navat: | Yläpuoli 1 EverLink BTR-ruuviliittimet johtimen koko 1,5...70 mm², yksijohdinYläpuoli 1 EverLink BTR-ruuviliittimet johtimen koko 1,5...50 mm², monisäikeinenAlapuoli 1 EverLink BTR-ruuviliittimet johtimen koko 2,5...95 mm², yksijohdinAlapuoli 1 EverLink BTR-ruuviliittimet johtimen koko 2,5...70 mm², monisäikeinen |
| Kiristysmomentti: | 9 N.m 16...95 mm²5 N.m 1,5...10 mm² |
| Johtimen kuorintapituus: | 20 mm |
| Laatusertifikaatit: | CE |
| Standardit: | EN/IEC 60947-4-1EN/IEC 60947-2 |
| Korkeus: | 155 mm |
| Leveys: | 81 mm |
| Syvyys: | 116 mm |
| Tuotteen paino: | 1.5 kg |
| Väri: | Harmaa (RAL 7016) |
| Tuotesertifikaatit: | IECCCCEACEU-RO MR |
|---|---|
| Tropicalisointi: | 2 standardin IEC 68-2 mukaisesti |
| IP-suojausluokka: | IP40 etupuoli standardin IEC 60529 mukaisesti |
| IK-suojausluokka: | IK07 standardin IEC 62262 mukaisesti |
| Saastumisaste: | 3 standardin IEC 60947-1 mukaisesti |
| Mekaaninen kestävyys: | Tärinä: +/- 1 mm 2...13.2 Hz standardin IEC 60068-2-6 mukaisestiTärinä: 0.7 gn 13.2...100 Hz standardin IEC 60068-2-6 mukaisestiIskut: 15 gn 11 ms standardin IEC 60068-2-27 mukaisesti |
| Ympäristön ilman lämpötila käytössä: | -25...70 °C |
| Ympäristön ilman lämpötila varastoinnissa: | -50...85 °C |
| Käyttökorkeus: | 0...2000 m ilman alentamista2000...5000 m alentamisen kanssa |
| Kestävän kehityksen tarjoamisen tila: | Green Premium -tuoteREACh-asetus |
| EAN-koodi: | 3606481309631 |
|---|
