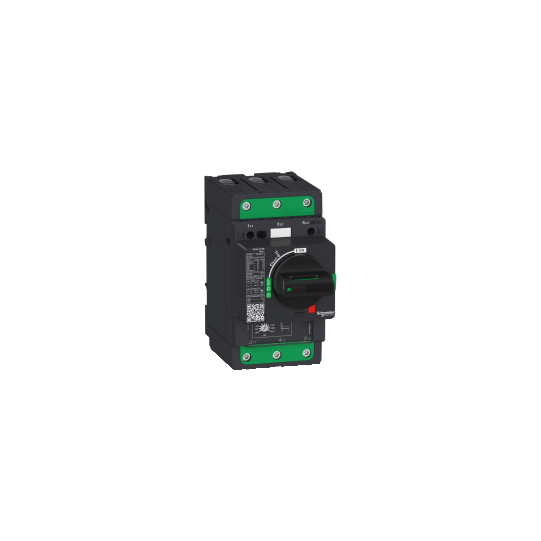

TeSys GV4 - magneettinen katkaisija - 80A 3P - EverLink-liittimillä - GV4L80B
SKU: GV4L80B
Normaalihinta €0,00
Ota meihin yhteyttä tämän tuotteen hinnan ja toimitusajan osalta. Tiimimme vastaa nopeasti.
Tarjoamme luotettavia maailmanlaajuisia toimituksia luotettujen logistiikkakumppaneiden kautta.
Useimmat tuotteet lähetetään 2–4 viikon kuluessa tilausvahvistuksesta riippuen varastotilanteesta ja toimittajien saatavuudesta.
Kun tilauksesi on lähetetty, saat seurantalingin toimituksen seuraamiseksi.
Kiireellisissä tapauksissa ota meihin yhteyttä ennen tilaamista – teemme parhaamme järjestääksemme nopeamman lähetyksen.
Panostamme pakkaamiseen ja varmistamme, että kaikki tuotteet toimitetaan turvallisesti ja ajallaan.
Toimitusaika: 2–3 viikkoa – Toimitetaan pian tilausvahvistuksen jälkeen
TeSys GV4 - magneettinen katkaisija - 80A 3P - EverLink-liittimillä - GV4L80B
KUVAUS
| Sarja: | TeSys |
|---|---|
| Tuotteen nimi: | TeSys GV4 |
| Tuote tai komponenttityyppi: | Katkaisija |
| Laitteen lyhyt nimi: | GV4L |
| Laitteen käyttökohde: | Moottorin suojaus |
| Napojen kuvaus: | 3P |
| Käyttöluokka: | Luokka A |
| Laukaisuyksikön tekniikka: | MagneettinenElektroninen |
| Suojaustyyppi: | Oikosulku |
| [In] nimellisvirta: | 80 A |
| Katkaisukyky: | Icu 50 kA (220...240 V AC 50/60 Hz, standardin IEC 60947-2 mukaisesti)Icu 25 kA (380...415 V AC 50/60 Hz, standardin IEC 60947-2 mukaisesti)Icu 20 kA (440 V AC 50/60 Hz, standardin IEC 60947-2 mukaisesti)Icu 10 kA (500 V AC 50/60 Hz, standardin IEC 60947-2 mukaisesti) |
| [Ics] nimellinen huoltokatkaisukyky: | 50 kA (220...240 V AC 50/60 Hz, standardin IEC 60947-2 mukaisesti)25 kA (380...415 V AC 50/60 Hz, standardin IEC 60947-2 mukaisesti)20 kA (440 V AC 50/60 Hz, standardin IEC 60947-2 mukaisesti)10 kA (500 V AC 50/60 Hz, standardin IEC 60947-2 mukaisesti) |
| Laukaisuyksikön nimellisarvo: | 480...1120 A |
| Ohjaustyyppi: | Vääntökahva |
| [Ue] nimelliskäyttöjännite: | 690 V AC 50/60 Hz, standardin IEC 60947-2 mukaisesti |
|---|---|
| Moottorin teho kW: | 37 kW (400...415 V AC 50/60 Hz)45 kW (500 V AC 50/60 Hz)55 kW (500 V AC 50/60 Hz)22 kW (400...415 V AC 50/60 Hz)30 kW (500 V AC 50/60 Hz)37 kW (660...690 V AC 50/60 Hz)45 kW (660...690 V AC 50/60 Hz)55 kW (660...690 V AC 50/60 Hz)30 kW (400...415 V AC 50/60 Hz)37 kW (500 V AC 50/60 Hz) |
| [Uimp] nimellisimpulssi kestojännite: | 8 kV, standardin IEC 60947-2 mukaisesti |
| [Ui] nimellinen eristysjännite: | 800 V, standardin IEC 60947-2 mukaisesti |
| Asennustapa: | RuuveillaKiinnikkeillä |
| Asennustuki: | 35 mm symmetrinen DIN-kiskoLevy75 mm symmetrinen DIN-kisko |
| Soveltuvuus eristykseen: | Kyllä, standardin IEC 60947-1 mukaisesti |
| Mekaaninen kestävyys: | 40000 jaksoa |
| Sähköinen kestävyys: | 14000 jaksoa AC-3:lle (440 V In/2)7000 jaksoa AC-3:lle (440 V In) |
| Paikallinen merkinanto: | Vihreä merkkivalo apukoskettimien läsnäolosta |
| Paikkojen lukumäärä: | 1 paikka hälytyskytkimelle vikamerkinannon kosketinta varten, pistoketyyppi1 paikka jännitteen laukaisulle sähköistä etälaukaisua varten, pistoketyyppi1 paikka apukytkimelle avaus/sulkeutuskosketinta varten, pistoketyyppi |
| Vääntökahvan riippulukitus: | Lukittavissa OFF- tai ON-asentoon |
| Liitäntäväli: | 27 mm |
| Liitännät - liittimet: | Yläosa 1 EverLink BTR-ruuviliittimet, johtimen koko 1,5...70 mm², kiinteäYläosa 1 EverLink BTR-ruuviliittimet, johtimen koko 1,5...50 mm², joustavaAlaosa 1 EverLink BTR-ruuviliittimet, johtimen koko 2,5...95 mm², kiinteäAlaosa 1 EverLink BTR-ruuviliittimet, johtimen koko 2,5...70 mm², joustava |
| Kiristysmomentti: | 9 N.m (16...95 mm²)5 N.m (1,5...10 mm²) |
| Johdon kuorintapituus: | 20 mm |
| Laatusertifikaatit: | CE |
| Standardit: | EN/IEC 60947-4-1EN/IEC 60947-2 |
| Korkeus: | 155 mm |
| Leveys: | 81 mm |
| Syvyys: | 165 mm |
| Tuotteen paino: | 1,65 kg |
| Väri: | Harmaa (RAL 7016) |
| Tuotesertifikaatit: | IECCCCEACEU-RO MR |
|---|---|
| Tropikalisaatio: | 2, standardin IEC 68-2 mukaisesti |
| IP-suojausluokka: | IP40 etupuoli, standardin IEC 60529 mukaisesti |
| IK-suojausluokka: | IK07, standardin IEC 62262 mukaisesti |
| Saasteaste: | 3, standardin IEC 60947-1 mukaisesti |
| Mekaaninen kestävyys: | Tärinä: +/- 1 mm 2...13,2 Hz, standardin IEC 60068-2-6 mukaisestiTärinä: 0,7 gn 13,2...100 Hz, standardin IEC 60068-2-6 mukaisestiIskut: 15 gn 11 ms, standardin IEC 60068-2-27 mukaisesti |
| Ympäristön käyttölämpötila: | -25...70 °C |
| Ympäristön säilytyslämpötila: | -50...85 °C |
| Käyttökorkeus: | 0...2000 m ilman alentamista2000...5000 m alentamisella |
| Kestävän kehityksen tarjousstatus: | Green Premium -tuoteREACh-asetus |
| EAN-koodi: | 3606481309495 |
|---|
