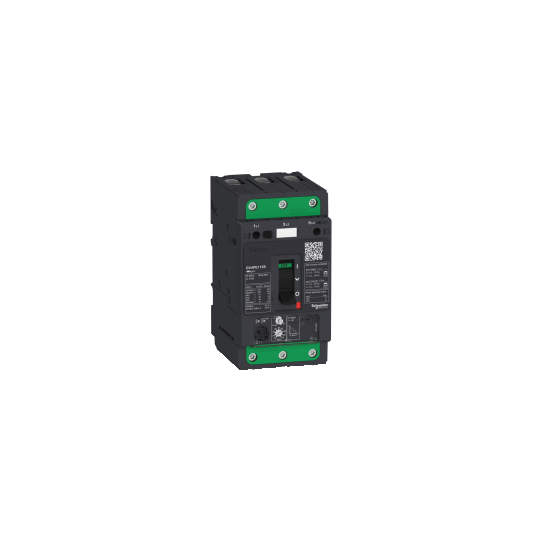

TeSys GV4 - lämpömagneettinen johdonsuojakatkaisija - 115A 3P - Everlink-liittimillä - GV4PE115B
SKU: GV4PE115B
Normaalihinta €0,00
Ota meihin yhteyttä tämän tuotteen hinnan ja toimitusajan osalta. Tiimimme vastaa nopeasti.
Tarjoamme luotettavia maailmanlaajuisia toimituksia luotettujen logistiikkakumppaneiden kautta.
Useimmat tuotteet lähetetään 2–4 viikon kuluessa tilausvahvistuksesta riippuen varastotilanteesta ja toimittajien saatavuudesta.
Kun tilauksesi on lähetetty, saat seurantalingin toimituksen seuraamiseksi.
Kiireellisissä tapauksissa ota meihin yhteyttä ennen tilaamista – teemme parhaamme järjestääksemme nopeamman lähetyksen.
Panostamme pakkaamiseen ja varmistamme, että kaikki tuotteet toimitetaan turvallisesti ja ajallaan.
Toimitusaika: 2–3 viikkoa – Toimitetaan pian tilausvahvistuksen jälkeen
TeSys GV4 - lämpömagneettinen johdonsuojakatkaisija - 115A 3P - Everlink-liittimillä - GV4PE115B
KUVAUS
| Sarja: | TeSys |
|---|---|
| Tuotteen nimi: | TeSys GV4 |
| Tuote tai komponenttityyppi: | Katkaisija |
| Laitteen lyhyt nimi: | GV4PE |
| Laitesovellus: | Moottorin suojaus |
| Suojaustyyppi: | Vaihe-epätasapainoVaiheen katkosMaasulkusuojaYlikuormaOikosulkuLyhytaikainen oikosulkusuojaus |
| Käyttöluokka: | Luokka A |
| Soveltuvuus eristykseen: | Kyllä, standardin IEC 60947-1 mukainen |
| Napojen kuvaus: | 3P |
| [Ue] nimelliskäyttöjännite: | 690 V AC 50/60 Hz standardin IEC 60947-2 mukainen |
| [In] nimellisvirta: | 115 A |
| Laukaisuyksikön teknologia: | ElektroninenLämpömagneettinen |
| Magneettinen laukaisuvirta: | 1955 A |
| [Isd] lyhytaikaisen laukaisun säätöalue: | 13 x Ir |
| Lämpösuojauksen säätöalue: | 65...115 A |
| Moottorin laukaisuluokka: | 1020 |
| Vaihekatkon herkkyys: | Kyllä, standardin IEC 60947-4-1 mukainen |
| Katkaisukyky: | Icu 50 kA 220...240 V AC 50/60 Hz standardin IEC 60947-2 mukainenIcu 25 kA 380...415 V AC 50/60 Hz standardin IEC 60947-2 mukainenIcu 20 kA 440 V AC 50/60 Hz standardin IEC 60947-2 mukainenIcu 10 kA 500 V AC 50/60 Hz standardin IEC 60947-2 mukainen 35 kA 208Y/120 V AC 50/60 Hz standardin UL 60947 mukainen 35 kA 240 V AC 50/60 Hz standardin UL 60947 mukainen 18 kA 480Y/277 V AC 50/60 Hz standardin UL 60947 mukainen 14 kA 600Y/347 V AC 50/60 Hz standardin UL 60947 mukainen |
| [Ics] nimellinen huoltokatkaisukyky: | 50 kA 220...240 V AC 50/60 Hz standardin IEC 60947-2 mukainen25 kA 380...415 V AC 50/60 Hz standardin IEC 60947-2 mukainen20 kA 440 V AC 50/60 Hz standardin IEC 60947-2 mukainen10 kA 500 V AC 50/60 Hz standardin IEC 60947-2 mukainen |
| [Uimp] nimellisimpulssi kestojännite: | 8 kV standardin IEC 60947-2 mukainen |
| [Ui] nimelliseristysjännite: | 800 V standardin IEC 60947-2 mukainen |
| Mekaaninen kestävyys: | 40000 jaksoa |
| Sähköinen kestävyys: | 10000 jaksoa AC-3-käytössä 440 V In/25000 jaksoa AC-3-käytössä 440 V In |
| Moottoriteho kW: | 37 kW 400...415 V AC 50/60 Hz45 kW 400...415 V AC 50/60 Hz55 kW 400...415 V AC 50/60 Hz45 kW 500 V AC 50/60 Hz55 kW 500 V AC 50/60 Hz75 kW 500 V AC 50/60 Hz75 kW 660...690 V AC 50/60 Hz90 kW 660...690 V AC 50/60 Hz110 kW 660...690 V AC 50/60 Hz |
|---|---|
| Ohjaustyyppi: | Vipukytkin |
| Pyörivän kahvan lukitus: | Lukittavissa lisävarusteella |
| Paikkojen määrä: | 1 paikka(a) hälytyskytkimelle vianilmaisukontaktia varten, pistoke1 paikka(a) jännitelaukaisimelle sähköistä etälaukaisua varten, pistoke1 paikka(a) apukytkimelle avoimen/suljetun kontaktin varten, pistoke |
| Paikallinen signalointi: | Vilkkuva LED (vihreä) valmiinaLED (punainen) hälytykseen (T° >95%)Vihreä merkkivalo apukoskettimien läsnäolosta |
| Standardit: | EN/IEC 60947-2UL 60947-4-1CSA C22.2 No 60947-4-1EN/IEC 60947-4-1 |
| Tuotesertifikaatit: | IECULCSACCCEACATEXEU-RO MR |
| Laatusertifikaatit: | CE |
| Kiinnitystapa: | KiinnikkeilläRuuvikiinnitys |
| Kiinnitystuki: | 35 mm symmetrinen DIN-kiskoLevy75 mm symmetrinen DIN-kisko |
| Liitännät - liittimet: | Yläpuolella 1 EverLink BTR-ruuviliittimet, johdin koko 1.5...70 mm², jäykkäYläpuolella 1 EverLink BTR-ruuviliittimet, johdin koko 1.5...50 mm², joustavaAlapuolella 1 EverLink BTR-ruuviliittimet, johdin koko 2.5...95 mm², jäykkäAlapuolella 1 EverLink BTR-ruuviliittimet, johdin koko 2.5...70 mm², joustava |
| Liitäntäväli: | 27 mm |
| Johdon kuorintapituus: | 20 mm |
| Kiristysmomentti: | 9 N.m 16...95 mm²5 N.m 1.5...10 mm² |
| Leveys: | 81 mm |
| Korkeus: | 155 mm |
| Syvyys: | 116 mm |
| Tuotteen paino: | 1.45 kg |
| Väri: | Harmaa (RAL 7016) |
| Ympäristön lämpötila varastoinnissa: | -50...85 °C |
|---|---|
| Ympäristön lämpötila käytössä: | -25...70 °C |
| Käyttökorkeus: | 0...2000 m ilman alentamista2000...5000 m alentamalla |
| IP-suojausluokka: | IP40 etupuoli standardin IEC 60529 mukainen |
| IK-suojausluokka: | IK07 standardin IEC 62262 mukainen |
| Saasteaste: | 3 standardin IEC 60947-1 mukainen |
| Tropikalisaatio: | 2 standardin IEC 68-2 mukainen |
| Mekaaninen kestävyys: | Tärinät: +/- 1 mm 2...13.2 Hz standardin IEC 60068-2-6 mukainenTärinät: 0.7 gn 13.2...100 Hz standardin IEC 60068-2-6 mukainenIskut: 15 gn 11 ms standardin IEC 60068-2-27 mukainen |
| Kestävän kehityksen tarjous: | Green Premium -tuoteREACh-asetus |
| EAN-koodi: | 3606481310101 |
|---|
