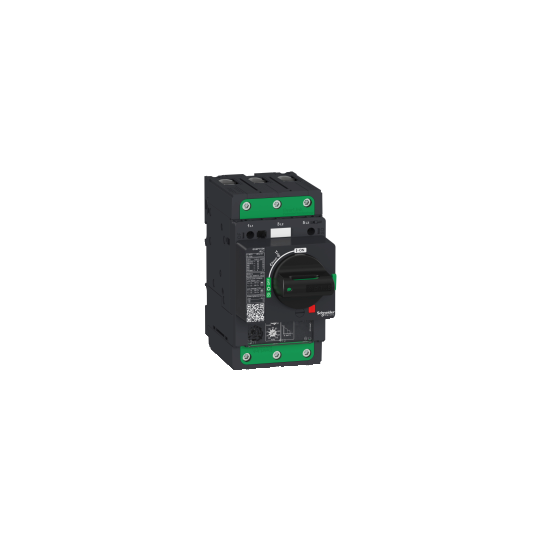

TeSys GV4 - lämpömagneettinen johdonsuojakatkaisija - 25A 3P - Everlink-liittimillä - GV4P25B
SKU: GV4P25B
Normaalihinta €0,00
Ota meihin yhteyttä tämän tuotteen hinnan ja toimitusajan osalta. Tiimimme vastaa nopeasti.
Tarjoamme luotettavia maailmanlaajuisia toimituksia luotettujen logistiikkakumppaneiden kautta.
Useimmat tuotteet lähetetään 2–4 viikon kuluessa tilausvahvistuksesta riippuen varastotilanteesta ja toimittajien saatavuudesta.
Kun tilauksesi on lähetetty, saat seurantalingin toimituksen seuraamiseksi.
Kiireellisissä tapauksissa ota meihin yhteyttä ennen tilaamista – teemme parhaamme järjestääksemme nopeamman lähetyksen.
Panostamme pakkaamiseen ja varmistamme, että kaikki tuotteet toimitetaan turvallisesti ja ajallaan.
Toimitusaika: 2–3 viikkoa – Toimitetaan pian tilausvahvistuksen jälkeen
TeSys GV4 - lämpömagneettinen johdonsuojakatkaisija - 25A 3P - Everlink-liittimillä - GV4P25B
KUVAUS
| Sarja: | TeSys |
|---|---|
| Tuotteen nimi: | TeSys GV4 |
| Tuotteen tai komponentin tyyppi: | Katkaisija |
| Laitteen lyhyt nimi: | GV4P |
| Laitteen sovellus: | Moottorin suojaus |
| Suojaustyyppi: | MaavuotosuojausOikosulkuVaihehäviöYlikuormitusLyhytaikainen oikosulkusuojausVaiheen epätasapaino |
| Käyttöluokka: | Luokka A |
| Soveltuvuus erottamiseen: | Kyllä standardin IEC 60947-1 mukaisesti |
| Napojen kuvaus: | 3P |
| [Ue] nimelliskäyttöjännite: | 690 V AC 50/60 Hz standardin IEC 60947-2 mukaisesti |
| [In] nimellisvirta: | 25 A |
| Laukaisuyksikön tekniikka: | ElektroninenLämpömagneettinen |
| Magneettinen laukaisuvirta: | 425 A |
| [Isd] lyhytaikaisen laukaisun säätöalue: | 13 x Ir |
| Lämpösuojauksen säätöalue: | 10...25 A |
| Moottorin laukaisuluokka: | 1020 |
| Vaihehäviöherkkyys: | Kyllä standardin IEC 60947-4-1 mukaisesti |
| Katkaisukyky: | Icu 50 kA nopeudella 220...240 V AC 50/60 Hz standardin IEC 60947-2Icu 25 kA nopeudella 380...415 V AC 50/60 Hz standardin IEC 60947-2Icu 20 kA nopeudella 440 V AC 50/60 Hz standardin IEC 60947-2Icu 10 kA nopeudella 500 V AC 50/60 Hz standardin IEC 60947-2 35 kA nopeudella 208Y/120 V AC 50/60 Hz standardin UL 60947 35 kA nopeudella 240 V AC 50/60 Hz standardin UL 60947 18 kA nopeudella 480Y/277 V AC 50/60 Hz standardin UL 60947 14 kA nopeudella 600Y/347 V AC 50/60 Hz standardin UL 60947 |
| [Ics] nimellinen käyttökatkaisukyky: | 50 kA nopeudella 220...240 V AC 50/60 Hz standardin IEC 60947-225 kA nopeudella 380...415 V AC 50/60 Hz standardin IEC 60947-220 kA nopeudella 440 V AC 50/60 Hz standardin IEC 60947-210 kA nopeudella 500 V AC 50/60 Hz standardin IEC 60947-2 |
| [Uimp] nimellisimpulssikestojännite: | 8 kV standardin IEC 60947-2 mukaisesti |
| [Ui] nimelliseristysjännite: | 800 V standardin IEC 60947-2 mukaisesti |
| Mekaaninen kestävyys: | 40000 jaksoa |
| Sähköinen kestävyys: | 40000 jaksoa AC-3:lle 440 V In/220000 jaksoa AC-3:lle 440 V In |
| Moottorin teho kW: | 7.5 kW nopeudella 660...690 V AC 50/60 Hz5.5 kW nopeudella 400...415 V AC 50/60 Hz7.5 kW nopeudella 500 V AC 50/60 Hz9 kW nopeudella 660...690 V AC 50/60 Hz11 kW nopeudella 660...690 V AC 50/60 Hz7.5 kW nopeudella 400...415 V AC 50/60 Hz9 kW nopeudella 400...415 V AC 50/60 Hz11 kW nopeudella 400...415 V AC 50/60 Hz9 kW nopeudella 500 V AC 50/60 Hz11 kW nopeudella 500 V AC 50/60 Hz15 kW nopeudella 500 V AC 50/60 Hz15 kW nopeudella 660...690 V AC 50/60 Hz18.5 kW nopeudella 660...690 V AC 50/60 Hz |
|---|---|
| Ohjaustyyppi: | Pyörivä kahva |
| Pyörivän kahvan lukitus: | Riippulukko OFF- tai ON-asennossa |
| Paikkojen lukumäärä: | 1 paikka(a) hälytyskytkimelle vikasignaalin kontaktia varten, pistoke1 paikka(a) jännitevapautukselle sähköistä etälaukaisua varten, pistoke1 paikka(a) apukytkimelle avaus/sulkeutuskontaktia varten, pistoke |
| Paikallinen signalointi: | Vilkkuva LED (vihreä) valmiustilaa vartenLED (punainen) hälytystä varten (T° >95%)Vihreä merkkivalo apukoskettimien läsnäolosta |
| Standardit: | EN/IEC 60947-4-1EN/IEC 60947-2UL 60947-4-1CSA C22.2 No 60947-4-1 |
| Tuotesertifikaatit: | IECULCSACCCEACATEXEU-RO MR |
| Laatusertifikaatit: | CE |
| Kiinnitystapa: | PuristimillaRuuvilla |
| Asennustuki: | Levy75 mm symmetrinen DIN-kisko35 mm symmetrinen DIN-kisko |
| Liitännät - liittimet: | Yläosa 1 EverLink BTR -ruuviliittimet johdin koko 1.5...70 mm², massiivinenYläosa 1 EverLink BTR -ruuviliittimet johdin koko 1.5...50 mm², joustavaAlaosa 1 EverLink BTR -ruuviliittimet johdin koko 2.5...95 mm², massiivinenAlaosa 1 EverLink BTR -ruuviliittimet johdin koko 2.5...70 mm², joustava |
| Liitäntäväli: | 27 mm |
| Johdinpuristuspituus: | 20 mm |
| Kiristysmomentti: | 9 N.m 16...95 mm²:lle5 N.m 1.5...10 mm²:lle |
| Leveys: | 81 mm |
| Korkeus: | 155 mm |
| Syvyys: | 165 mm |
| Tuotteen paino: | 1.6 kg |
| Väri: | Harmaa (RAL 7016) |
| Ympäristön ilman lämpötila varastoinnissa: | -50...85 °C |
|---|---|
| Ympäristön ilman lämpötila käytössä: | -25...70 °C |
| Käyttökorkeus: | 0...2000 m ilman alentamista2000...5000 m alentamisella |
| IP-suojausluokka: | IP40 etupinta standardin IEC 60529 mukaisesti |
| IK-iskunkestävyysluokka: | IK07 standardin IEC 62262 mukaisesti |
| Saasteaste: | 3 standardin IEC 60947-1 mukaisesti |
| Trooppistaminen: | 2 standardin IEC 68-2 mukaisesti |
| Mekaaninen kestävyys: | Tärinät: +/- 1 mm 2...13.2 Hz standardin IEC 60068-2-6 mukaisestiTärinät: 0.7 gn 13.2...100 Hz standardin IEC 60068-2-6 mukaisestiIskut: 15 gn 11 ms standardin IEC 60068-2-27 mukaisesti |
| Kestävän tarjonnan tila: | Green Premium -tuoteREACh-asetus |
| EAN-koodi: | 3606481310118 |
|---|
