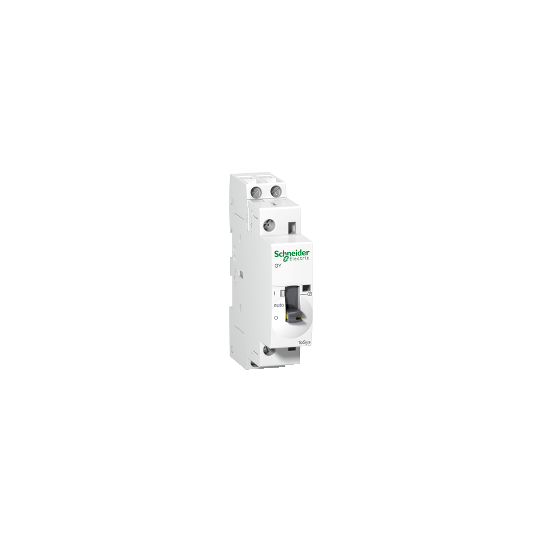

TeSys GY - modulaarinen kaksiaikatariffikontaktori - 25 A - 2 NO - kela 220...240 V AC - GY2520M5
SKU: GY2520M5
Normaalihinta €0,00
Ota meihin yhteyttä tämän tuotteen hinnan ja toimitusajan osalta. Tiimimme vastaa nopeasti.
Tarjoamme luotettavia maailmanlaajuisia toimituksia luotettujen logistiikkakumppaneiden kautta.
Useimmat tuotteet lähetetään 2–4 viikon kuluessa tilausvahvistuksesta riippuen varastotilanteesta ja toimittajien saatavuudesta.
Kun tilauksesi on lähetetty, saat seurantalingin toimituksen seuraamiseksi.
Kiireellisissä tapauksissa ota meihin yhteyttä ennen tilaamista – teemme parhaamme järjestääksemme nopeamman lähetyksen.
Panostamme pakkaamiseen ja varmistamme, että kaikki tuotteet toimitetaan turvallisesti ja ajallaan.
Toimitusaika: 2–3 viikkoa – Toimitetaan pian tilausvahvistuksen jälkeen
TeSys GY - modulaarinen kaksiaikatariffikontaktori - 25 A - 2 NO - kela 220...240 V AC - GY2520M5
KUVAUS
| Sarja: | TeSys |
|---|---|
| Tuotteen nimi: | TeSys GY |
| Tuotteen tai komponentin tyyppi: | Modulaarinen kaksihintakontaktori |
| Laitteen lyhyt nimi: | GY25 |
| Kontaktorin sovellus: | Lämmitysvalaistusmoottorin ohjaus |
| Käyttöluokka: | AC-7AAC-7B |
|---|---|
| Napojen kuvaus: | 2P |
| Napojen kosketinkokoonpano: | 2 NO |
| [Ue] nimelliskäyttöjännite: | |
| [Ie] nimelliskäyttövirta: | 25 A AC-7A8.5 A AC-7B |
| Käyttöasento: | 30°/pystysuora |
| Ohjauspiirin tyyppi: | AC taajuudella 50 Hz |
| [Uc] ohjauspiirin jännite: | 220...240 V AC 50 Hz |
| [Uimp] nimellisimpulssikestojännite: | 4 kV |
| [Ith] tavanomainen vapaan ilman lämpövirta: | 25 A (50 °C:ssa) tehojohtimelle |
| Irms nimellinen kytkentäkyky: | 68 A 400 V AC tehojohtimelle standardin IEC 61095 mukaisesti |
| Nimellinen katkaisukapasiteetti: | 68 A 400 V tehojohtimelle standardin IEC 61095 mukaisesti |
| [Icw] nimellinen oikosulun kestovirta: | 200 A 40 °C - 10 s tehojohtimelle62 A 40 °C - 30 s tehojohtimelle |
| Associated fuse rating: | 25 A gL kohteessa |
| Keskimääräinen impedanssi: | 2,5 mOhm - Ith 25 A 50 Hz tehojohtimelle |
| [Ui] nimellinen eristysjännite: | 500 V standardin IEC 61095 mukaisesti500 V standardin VDE 0110 mukaisesti |
| Sähköinen kestävyys: | AC-7A: 100000 jaksoaAC-7B: 100000 jaksoa |
| Tehohäviö per napa: | 1,6 W |
| Ohjaustyyppi: | Kauko-ohjaus |
| Asennustapa: | Kiinnitettävä |
| Asennustuki: | DIN-kisko |
| Standardit: | IEC 61095IEC 60947-5 |
| Liitännät - liittimet: | Ohjauspiiri: ruuvipuristinliittimet 1 kaapeli(t) 2,5 mm²joustava ilman kaapelin päätäOhjauspiiri: ruuvipuristinliittimet 2 kaapeli(t) 2,5 mm²joustava ilman kaapelin päätäOhjauspiiri: ruuvipuristinliittimet 1 kaapeli(t) 2,5 mm²joustava kaapelin kanssaOhjauspiiri: ruuvipuristinliittimet 2 kaapeli(t) 1,5 mm²joustava kaapelin kanssaOhjauspiiri: ruuvipuristinliittimet 1 kaapeli(t) 1,5 mm²massiivinen ilman kaapelin päätäOhjauspiiri: ruuvipuristinliittimet 2 kaapeli(t) 1,5 mm²massiivinen ilman kaapelin päätäTehojohto: ruuvipuristinliittimet 1 kaapeli(t) 6 mm²joustava ilman kaapelin päätäTehojohto: ruuvipuristinliittimet 2 kaapeli(t) 4 mm²joustava ilman kaapelin päätäTehojohto: ruuvipuristinliittimet 1 kaapeli(t) 6 mm²joustava kaapelin kanssaTehojohto: ruuvipuristinliittimet 2 kaapeli(t) 1,5 mm²joustava kaapelin kanssaTehojohto: ruuvipuristinliittimet 1 kaapeli(t) 6 mm²massiivinen ilman kaapelin päätäTehojohto: ruuvipuristinliittimet 2 kaapeli(t) 4 mm²massiivinen ilman kaapelin päätä |
| Kiristysmomentti: | Ohjauspiiri: 0,8 N.m - ruuvipuristinliittimissäTehojohto: 0,8 N.m - ruuvipuristinliittimissä |
| Käyttöaika: | 10...25 ms avautuminen10...30 ms sulkeutuminen |
| Mekaaninen kestävyys: | 1000000 jaksoa |
| Suurin toimintataajuus: | 300 sykliä/h 50 °C |
| Ohjauspiirin jänniterajat: | Putoaminen: 0.2...0.75 Uc taajuudella 50 Hz (kohdassa Käytössä: 0.85...1.1 Uc taajuudella 50 Hz (kohdassa |
| Käynnistysteho VA: | 15 VA 50 Hz (20 °C:ssa) |
| Pidätysteho VA: | 3,8 VA 50 Hz (20 °C:ssa) |
| Lämmönhukka: | 1,3 W 50/60 Hz |
| Yhteensopivuuskoodi: | Modulaarinen päivä/yö-kontaktori |
| IP-suojausluokka: | IP40 standardin VDE 0106 mukaisesti (kotelossa)IP20 standardin VDE 0106 mukaisesti |
|---|---|
| Suojauskäsittely: | TC |
| Ympäristön ilman lämpötila käyttöä varten: | -5...50 °C |
| Ympäristön ilman lämpötila varastointia varten: | -40...70 °C |
| Käyttökorkeus: | |
| Mekaaninen kestävyys: | Iskut kontaktori auki: 10 Gn 11 msIskut kontaktori kiinni: 15 Gn 11 msTärinä kontaktori auki: 2 Gn, 5...300 HzTärinä kontaktori kiinni: 3 Gn, 5...300 Hz |
| Moduulien kokonaismäärä 18 mm:ssä: | 1 |
| Korkeus: | 81 mm |
| Leveys: | 17,5 mm |
| Syvyys: | 62,5 mm |
| Tuotteen paino: | 0,11 kg |
| Määrä per sarja: | Sarja 12 kappaletta |
| Väri: | Valkoinen |
| Kestävän kehityksen tarjouksen tila: | Green Premium -tuoteREACh-asetus |
| EAN-koodi: | 3389110642490 |
|---|
