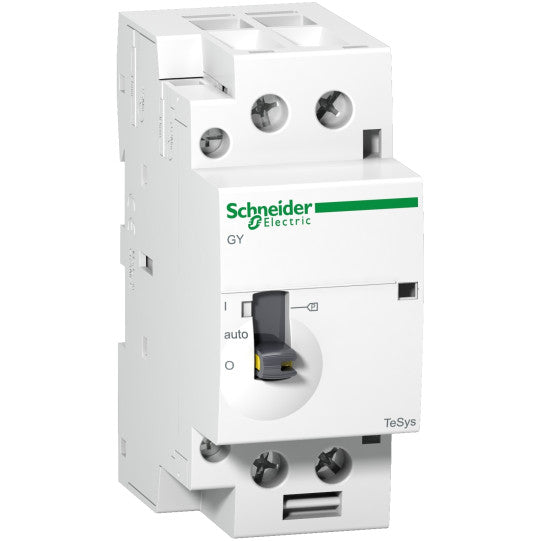

TeSys GY - modulaarinen kaksoishintakontaktori - 40 A - 2 NO - kela 220...240 V AC - GY4020M5
SKU: GY4020M5
Normaalihinta €0,00
Ota meihin yhteyttä tämän tuotteen hinnan ja toimitusajan osalta. Tiimimme vastaa nopeasti.
Tarjoamme luotettavia maailmanlaajuisia toimituksia luotettujen logistiikkakumppaneiden kautta.
Useimmat tuotteet lähetetään 2–4 viikon kuluessa tilausvahvistuksesta riippuen varastotilanteesta ja toimittajien saatavuudesta.
Kun tilauksesi on lähetetty, saat seurantalingin toimituksen seuraamiseksi.
Kiireellisissä tapauksissa ota meihin yhteyttä ennen tilaamista – teemme parhaamme järjestääksemme nopeamman lähetyksen.
Panostamme pakkaamiseen ja varmistamme, että kaikki tuotteet toimitetaan turvallisesti ja ajallaan.
Toimitusaika: 2–3 viikkoa – Toimitetaan pian tilausvahvistuksen jälkeen
TeSys GY - modulaarinen kaksoishintakontaktori - 40 A - 2 NO - kela 220...240 V AC - GY4020M5
KUVAUS
| Sarja: | TeSys |
|---|---|
| Tuotteen nimi: | TeSys GY |
| Tuote tai komponenttityyppi: | Modulaarinen kaksitariffikosketin |
| Laitteen lyhyt nimi: | GY40 |
| Kontaktorin sovellus: | MoottoriohjausValaistusLämmitys |
| Käyttöluokka: | AC-7AAC-7B |
|---|---|
| Napojen kuvaus: | 2P |
| Navan kosketinkokoonpano: | 2 NO |
| [Ue] nimelliskäyttöjännite: | |
| [Ie] nimelliskäyttövirta: | 40 A AC-7A15 A AC-7B |
| Käyttöasento: | 30°/pysty |
| Ohjauspiirin tyyppi: | AC taajuudella 50 Hz |
| [Uc] ohjauspiirin jännite: | 220...240 V AC 50 Hz |
| [Uimp] nimellisimpulssijännite: | 4 kV |
| [Ith] tavanomainen vapaan ilman lämpövirta: | 40 A (50 °C:ssa) tehojohtoon |
| Irms-nimelliskytkentäkyky: | 120 A 400 V AC tehojohtoon, täyttää IEC 61095 -standardin |
| Nimelliskatkaisukyky: | 120 A 400 V AC tehojohtoon, täyttää IEC 61095 -standardin |
| [Icw] nimellinen lyhytaikainen kestovirta: | 320 A 40 °C - 10 s tehojohtoon100 A 40 °C - 30 s tehojohtoon |
| Liittyvä sulakkeen mitoitus: | 40 A gL kohteessa |
| Keskimääräinen impedanssi: | 2 mOhm - Ith 40 A 50 Hz tehojohtoon |
| [Ui] nimelliseristysjännite: | 500 V, täyttää IEC 61095 -standardin500 V, täyttää VDE 0110 -standardin |
| Sähköinen kestävyys: | AC-7A: 100000 jaksoaAC-7B: 100000 jaksoa |
| Tehonhäviö per napa: | 3.2 W |
| Ohjaustyyppi: | Kauko-ohjaus |
| Asennustapa: | Kiinnitettävä |
| Asennustuki: | DIN-kisko |
| Standardit: | IEC 61095IEC 60947-5 |
| Liitännät - liittimet: | Ohjauspiiri: ruuvipuristinliittimet 1 kaapeli(a) 2.5 mm²joustava ilman kaapelin päätäOhjauspiiri: ruuvipuristinliittimet 2 kaapeli(a) 2.5 mm²joustava ilman kaapelin päätäOhjauspiiri: ruuvipuristinliittimet 1 kaapeli(a) 2.5 mm²joustava kaapelin pään kanssaOhjauspiiri: ruuvipuristinliittimet 2 kaapeli(a) 1.5 mm²joustava kaapelin pään kanssaOhjauspiiri: ruuvipuristinliittimet 1 kaapeli(a) 1.5 mm²kiinteä ilman kaapelin päätäOhjauspiiri: ruuvipuristinliittimet 2 kaapeli(a) 1.5 mm²kiinteä ilman kaapelin päätäTehojohto: ruuvipuristinliittimet 1 kaapeli(a) 25 mm²joustava ilman kaapelin päätäTehojohto: ruuvipuristinliittimet 2 kaapeli(a) 16 mm²joustava ilman kaapelin päätäTehojohto: ruuvipuristinliittimet 1 kaapeli(a) 16 mm²joustava kaapelin pään kanssaTehojohto: ruuvipuristinliittimet 2 kaapeli(a) 4 mm²joustava kaapelin pään kanssaTehojohto: ruuvipuristinliittimet 1 kaapeli(a) 25 mm²kiinteä ilman kaapelin päätäTehojohto: ruuvipuristinliittimet 2 kaapeli(a) 6 mm²kiinteä ilman kaapelin päätä |
| Kiristysmomentti: | Ohjauspiiri: 0.8 N.m - ruuvipuristinliittimissäTehojohto: 0.8 N.m - ruuvipuristinliittimissä |
| Käyttöaika: | 10...25 ms avautuminen10...30 ms sulkeutuminen |
| Mekaaninen kestävyys: | 1000000 jaksoa |
| Suurin toimintanopeus: | 300 sykliä/h 50 °C |
| Ohjauspiirin jänniterajat: | Pudotus: 0.2...0.75 Uc taajuudella 50 Hz (käyttötilassa: 0.85...1.1 Uc taajuudella 50 Hz (käyttötilassa) |
| Käynnistysteho VA: | 34 VA 50 Hz (20 °C:ssa) |
| Pitävä virrankulutus VA: | 4.6 VA 50 Hz (20 °C:ssa) |
| Lämmön hajaantuminen: | 1.6 W 50/60 Hz |
| Yhteensopivuuskoodi: | Modulaarinen päivä/yö-kontaktoriyhteensopivuuskoodi |
| IP-suojausluokka: | IP40 VDE 0106 -standardin mukainen (kotelossa)IP20 VDE 0106 -standardin mukainen |
|---|---|
| Suojakäsittely: | TC |
| Ympäristön ilman lämpötila käytössä: | -5...50 °C |
| Ympäristön ilman lämpötila varastoinnissa: | -40...70 °C |
| Käyttökorkeus: | |
| Mekaaninen kestävyys: | Iskut kontaktori auki: 10 Gn 11 msIskut kontaktori kiinni: 15 Gn 11 msTärinät kontaktori auki: 2 Gn, 5...300 HzTärinät kontaktori kiinni: 3 Gn, 5...300 Hz |
| 18 mm moduulien kokonaismäärä: | 2 |
| Korkeus: | 85 mm |
| Leveys: | 36 mm |
| Syvyys: | 62.5 mm |
| Tuotteen paino: | 0.23 kg |
| Määrä per sarja: | Sarja 6 |
| Väri: | Valkoinen |
| Kestävän tarjonnan tila: | Green Premium -tuoteREACh-asetus |
| EAN-koodi: | 3389110642681 |
|---|
