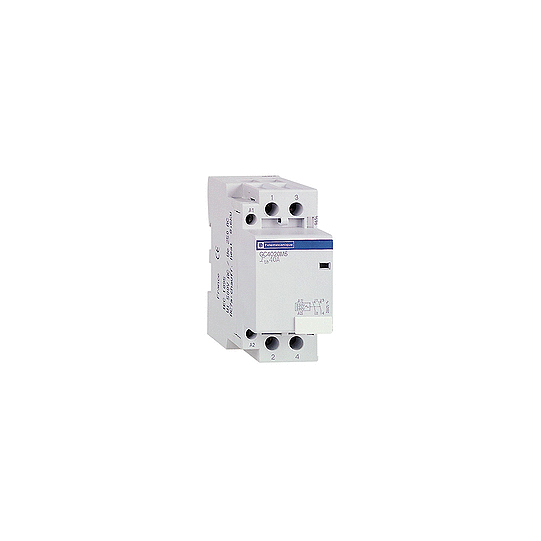

TeSys GY - modulaarinen kaksoistariffikontaktori - 63 A - 2 NO - kela 220...240 V AC - GY6320M5
SKU: GY6320M5
Normaalihinta €0,00
Ota meihin yhteyttä tämän tuotteen hinnan ja toimitusajan osalta. Tiimimme vastaa nopeasti.
Tarjoamme luotettavia maailmanlaajuisia toimituksia luotettujen logistiikkakumppaneiden kautta.
Useimmat tuotteet lähetetään 2–4 viikon kuluessa tilausvahvistuksesta riippuen varastotilanteesta ja toimittajien saatavuudesta.
Kun tilauksesi on lähetetty, saat seurantalingin toimituksen seuraamiseksi.
Kiireellisissä tapauksissa ota meihin yhteyttä ennen tilaamista – teemme parhaamme järjestääksemme nopeamman lähetyksen.
Panostamme pakkaamiseen ja varmistamme, että kaikki tuotteet toimitetaan turvallisesti ja ajallaan.
Toimitusaika: 2–3 viikkoa – Toimitetaan pian tilausvahvistuksen jälkeen
TeSys GY - modulaarinen kaksoistariffikontaktori - 63 A - 2 NO - kela 220...240 V AC - GY6320M5
KUVAUS
| Sarja: | TeSys |
|---|---|
| Tuotteen nimi: | TeSys GY |
| Tuotteen tai komponentin tyyppi: | Modulaarinen kaksi nopeuksinen kontaktori |
| Laitteen lyhyt nimi: | GY63 |
| Kontaktorisovellus: | Lämmitysvalaistusmoottorin ohjaus |
| Käyttöluokka: | AC-7AAC-7B |
|---|---|
| Napojen kuvaus: | 2P |
| Navan kosketinkokoonpano: | 2 NO |
| [Ue] nimelliskäyttöjännite: | |
| [Ie] nimelliskäyttövirta: | 63 A AC-7A25 A AC-7B |
| Käyttöasento: | 30°/pysty |
| Ohjauspiirin tyyppi: | AC 50 Hz:llä |
| [Uc] ohjauspiirin jännite: | 220...240 V AC 50 Hz |
| [Uimp] nimellisimpulssin kestojännite: | 4 kV |
| [Ith] tavanomainen vapaailman lämpövirta: | 63 A (50 °C:ssa) tehopiiirille |
| Irms nimellinen kytkentäkyky: | 200 A 400 V AC -tehopiiirille IEC 61095 -standardin mukaisesti |
| Nimellinen katkaisukyky: | 200 A 400 V tehopiiirille IEC 61095 -standardin mukaisesti |
| [Icw] nimellinen oikosulun kestovirta: | 504 A 40 °C - 10 s tehopiiirille157 A 40 °C - 30 s tehopiiirille |
| Associated sulakkeen luokitus: | 63 A gL kohteessa |
| Keski-impedanssi: | 2 mOhm - Ith 63 A 50 Hz tehopiiirille |
| [Ui] nimellinen eristysjännite: | 500 V IEC 61095 -standardin mukaisesti500 V VDE 0110 -standardin mukaisesti |
| Sähköinen kestävyys: | AC-7A: 100000 jaksoaAC-7B: 100000 jaksoa |
| Tehohäviö napaa kohti: | 8 W |
| Hallintatyyppi: | Kaukosäädin |
| Kiinnitystapa: | Kiinni napsautettava |
| Asennustuki: | DIN-kisko |
| Standardit: | IEC 61095IEC 60947-5 |
| Liitännät - liittimet: | Ohjauspiiri: ruuvipuristusliittimet 1 kaapeli(a) 2.5 mm²joustava ilman kaapelin päätäOhjauspiiri: ruuvipuristusliittimet 2 kaapeli(a) 2.5 mm²joustava ilman kaapelin päätäOhjauspiiri: ruuvipuristusliittimet 1 kaapeli(a) 2.5 mm²joustava kaapelin pään kanssaOhjauspiiri: ruuvipuristusliittimet 2 kaapeli(a) 1.5 mm²joustava kaapelin pään kanssaOhjauspiiri: ruuvipuristusliittimet 1 kaapeli(a) 1.5 mm²kiinteä ilman kaapelin päätäOhjauspiiri: ruuvipuristusliittimet 2 kaapeli(a) 1.5 mm²kiinteä ilman kaapelin päätäTehopiiiri: ruuvipuristusliittimet 1 kaapeli(a) 25 mm²joustava ilman kaapelin päätäTehopiiiri: ruuvipuristusliittimet 2 kaapeli(a) 16 mm²joustava ilman kaapelin päätäTehopiiiri: ruuvipuristusliittimet 1 kaapeli(a) 16 mm²joustava kaapelin pään kanssaTehopiiiri: ruuvipuristusliittimet 2 kaapeli(a) 4 mm²joustava kaapelin pään kanssaTehopiiiri: ruuvipuristusliittimet 1 kaapeli(a) 25 mm²kiinteä ilman kaapelin päätäTehopiiiri: ruuvipuristusliittimet 2 kaapeli(a) 6 mm²kiinteä ilman kaapelin päätä |
| Kiristysmomentti: | Ohjauspiiri: 0.8 N.m - ruuvipuristusliittimissäTehopiiiri: 3.5 N.m - ruuvipuristusliittimissä |
| Käyttöaika: | 10...25 ms avautuminen10...30 ms sulkeutuminen |
| Mekaaninen kestävyys: | 1000000 jaksoa |
| Suurin käyttöaste: | 300 sykliä/h 50 °C |
| Ohjauspiirin jänniterajat: | Pudotus: 0.2...0.75 Uc 50 Hz:llä (toiminnassa: 0.85...1.1 Uc 50 Hz:llä ( |
| Käynnistysteho VA: | 34 VA 50 Hz (20 °C:ssa) |
| Pitävä virrankulutus VA: | 4.6 VA 50 Hz (20 °C:ssa) |
| Lämmöntuotto: | 1.6 W 50/60 Hz:llä |
| Yhteensopivuuskoodi: | Modulaarinen päivä-yö-kontakteri |
| IP-suojausaste: | IP40 VDE 0106 -standardin mukaisesti (kotelossa)IP20 VDE 0106 -standardin mukaisesti |
|---|---|
| Suojaava käsittely: | TC |
| Käyttöympäristön ilman lämpötila: | -5...50 °C |
| Varastointiympäristön ilman lämpötila: | -40...70 °C |
| Käyttökorkeus: | |
| Mekaaninen kestävyys: | Iskunkestävyys kontaktorin ollessa auki: 10 Gn 11 msIskunkestävyys kontaktorin ollessa suljettu: 15 Gn 11 msTärinä kontaktorin ollessa auki: 2 Gn, 5...300 HzTärinä kontaktorin ollessa suljettu: 3 Gn, 5...300 Hz |
| Moduulien kokonaismäärä 18 mm: | 2 |
| Korkeus: | 85 mm |
| Leveys: | 36 mm |
| Syvyys: | 62.5 mm |
| Tuotteen paino: | 0.34 kg |
| Määrä sarjaa kohti: | Sarja 6 |
| Väri: | Valkoinen |
| Kestävän tarjonnan tila: | Green Premium -tuoteREACh-asetus |
| EAN-koodi: | 3389110642735 |
|---|
