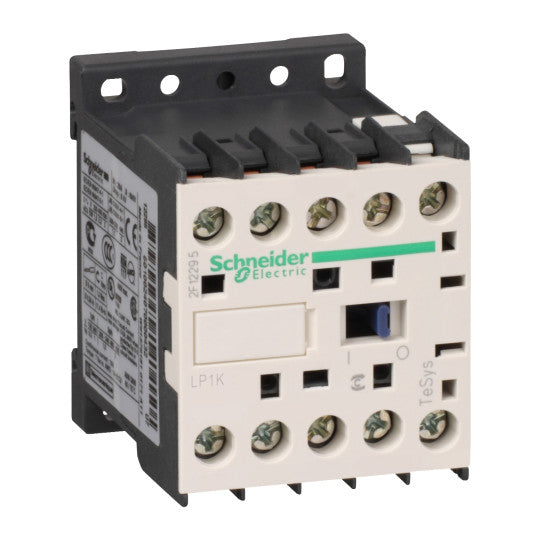

TeSys K kontaktori - 3P - AC-3 <= 440 V 12 A - 1 NO apuk. - 12 V DC kela - LP1K1210JD
SKU: LP1K1210JD
Normaalihinta €0,00
Ota meihin yhteyttä tämän tuotteen hinnan ja toimitusajan osalta. Tiimimme vastaa nopeasti.
Tarjoamme luotettavia maailmanlaajuisia toimituksia luotettujen logistiikkakumppaneiden kautta.
Useimmat tuotteet lähetetään 2–4 viikon kuluessa tilausvahvistuksesta riippuen varastotilanteesta ja toimittajien saatavuudesta.
Kun tilauksesi on lähetetty, saat seurantalingin toimituksen seuraamiseksi.
Kiireellisissä tapauksissa ota meihin yhteyttä ennen tilaamista – teemme parhaamme järjestääksemme nopeamman lähetyksen.
Panostamme pakkaamiseen ja varmistamme, että kaikki tuotteet toimitetaan turvallisesti ja ajallaan.
Toimitusaika: 2–3 viikkoa – Toimitetaan pian tilausvahvistuksen jälkeen
TeSys K kontaktori - 3P - AC-3 <= 440 V 12 A - 1 NO apuk. - 12 V DC kela - LP1K1210JD
KUVAUS
| Tuotevalikoima: | TeSys K |
|---|---|
| Tuoteperhe: | TeSys |
| Tuotteen tai komponentin tyyppi: | Kontaktorin |
| Laitteen lyhyt nimi: | LP1K |
| Kontaktorisovellus: | Moottorin ohjausResistiivinen kuorma |
| Käyttöluokka: | AC-1AC-3AC-4 |
| Napojen kuvaus: | 3P |
| Navan kontaktin koostumus: | 3 NO |
| [Ie] nimelliskäyttövirta: | 12 A (kohdassa 10 A (kohdassa 20 A (kohdassa 16 A (kohdassa |
| Apukoskettimien kokoonpano: | 1 NO |
| Apukoskettimien tyyppi: | tyyppi pikatoiminen 1 NO |
|---|---|
| Ohjauspiirin jännitearvot: | Toiminnallinen: 0.8...1.15 Uc (kohdassa Pudotus: 0.1...0.75 Uc (kohdassa |
| [Ui] nimelliseristysjännite: | Tehopiiri: 600 V, standardin UL 508 mukainenTehopiiri: 690 V, standardin IEC 60947-4-1 mukainenMerkinantopiiri: 690 V, standardin IEC 60947-4-1 mukainenMerkinantopiiri: 690 V, standardin IEC 60947-5-1 mukainenMerkinantopiiri: 600 V, standardin UL 508 mukainenTehopiiri: 600 V, standardin CSA C22.2 No 14 mukainenMerkinantopiiri: 600 V, standardin CSA C22.2 No 14 mukainen |
| [Uimp] nimellisimpulssijännitekestävyys: | 8 kV |
| Ylijänniteluokka: | III |
| Kiinnitystuki: | KiskoLevy |
| Palonesto: | V1, standardin UL 94 mukainenVaatimus 2, standardin NF F 16-101 mukainenVaatimus 2, standardin NF F 16-102 mukainen |
| Kiristysmomentti: | 1.3 N.m - ruuviliittimiin - Philips No 2 -ruuvitaltalla1.3 N.m - ruuviliittimiin - litteällä ruuvitaltalla Ø 6 mm |
| [Ue] nimellinen käyttöjännite: | Tehopiiri: 690 V AC 50/60 HzMerkinantopiiri: 690 V AC 50/60 Hz |
| [Ith] tavanomainen vapaan ilman lämpövirta: | 20 A (lämpötilassa 50 °C) tehopiirille10 A (lämpötilassa 50 °C) merkinantopiirille |
| Irms nimellinen kytkentäkapasiteetti: | 110 A AC merkinantopiirille, standardin IEC 60947 mukainen144 A AC tehopiirille, standardin NF C 63-110 mukainen144 A AC tehopiirille, standardin IEC 60947 mukainen |
| Nimellinen katkaisukyky: | 110 A 440 V:ssa, standardin IEC 60947 mukainen80 A 500 V:ssa, standardin IEC 60947 mukainen70 A 660...690 V:ssa, standardin IEC 60947 mukainen |
| Liittyvä sulakekoko: | 25 A gG 25 A aM tehopiirille10 A gG merkinantopiirille, standardin IEC 60947 mukainen10 A gG merkinantopiirille, standardin VDE 0660 mukainen |
| Keskimääräinen impedanssi: | 3 mOhm - Ith 20 A 50 Hz tehopiirille |
| Käynnistysteho W: | 3 W (lämpötilassa 20 °C) |
| Pidon virrankulutus W: | 3 W 20 °C:ssa |
| Käyttöaika: | 30...40 ms kelan virran kytkeminen ja NO-sulkeutuminen10 ms kelan virran katkaisu ja NO-avautuminen |
| Turvallisuuden luotettavuustaso: | B10d = 1369863 jaksoa kontaktori nimelliskuormalla standardin EN/ISO 13849-1 mukaisestiB10d = 20000000 jaksoa kontaktori mekaanisella kuormalla standardin EN/ISO 13849-1 mukaisesti |
| Mekaaninen kestävyys: | 10 Mcycles |
| Suurin käyttötaajuus: | 3600 jaksoa/h |
| Pienin kytkentävirta: | 5 mA merkinantopiirille |
| Pienin kytkentäjännite: | 17 V merkinantopiirille |
| Eristysresistanssi: | > 10 MOhm merkinantopiirille |
| Korkeus: | 58 mm |
| Leveys: | 45 mm |
| Syvyys: | 57 mm |
| Tuotteen paino: | 0.225 kg |
| Yhteensopivuuskoodi: | LP1K |
| Tuotesertifikaatit: | CSAUL |
|---|---|
| Ympäröivän ilman lämpötila käytön aikana: | -25...50 °C |
| Ympäröivän ilman lämpötila varastoinnin aikana: | -50...80 °C |
| Sallittu ympäristön ilman lämpötila laitteen ympärillä: | -40...70 °C Uc:ssä |
| Käyttökorkeus: | 2000 m ilman tehonlaskua |
| Kestävän kehityksen tarjous: | Green Premium -tuoteREACh-asetus |
| Code EAN: | 3389110790887 |
|---|
